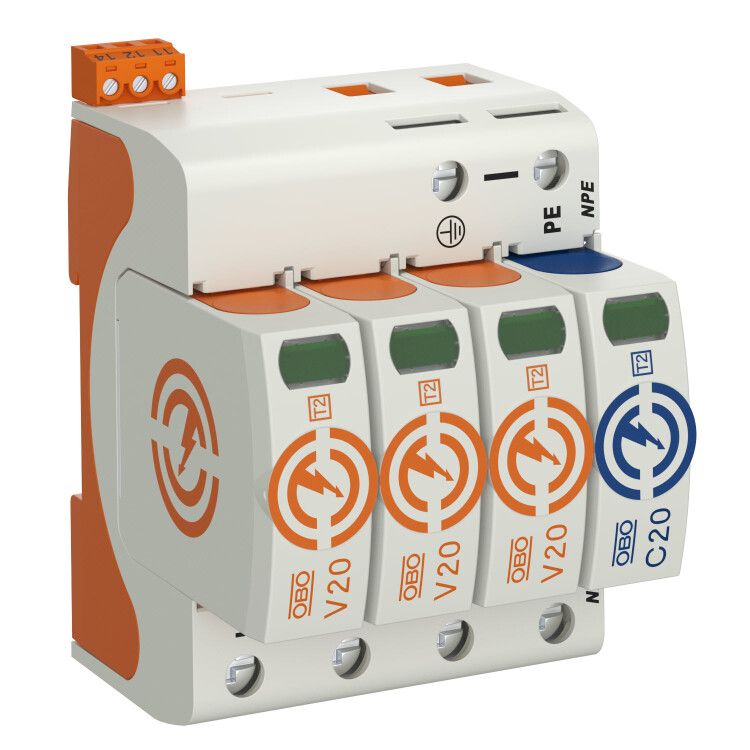

Устройство защиты от импульсных перенапр. УЗИП 280В SurgeController V20-3+NPE+FS-280 3 пол. OBO 5095333 Bettermann

Устройство защиты от импульсных перенапряжений УЗИП для силовых сетей 3+NPE (Класс II), 280 В от OBO BETTERMANN обеспечивает надёжную защиту электрооборудования от скачков напряжения в трёхфазных сетях с системой заземления TN-S, TN-C-S или TT. Артикул 5095333 / v20-3+npe+fs-280 предназначен для установки в распределительных щитах и соответствует требованиям МЭК 60364-4-44.

Назначение и область применения

Устройство защиты от импульсных перенапряжений УЗИП для силовых сетей 3+NPE (Класс II), 280 В защищает оборудование от кратковременных импульсных перенапряжений, возникающих при молнии, коммутационных процессах или авариях в сети. Подходит для установки в главных и вторичных распределительных щитах жилых, офисных и промышленных объектах. Особенно актуально для объектов с чувствительной электроникой - серверными, автоматизированными линиями, медицинским оборудованием и системами управления.

Технические характеристики

• Тип устройства: Ограничитель импульсных перенапряжений (тип 2)
• Количество полюсов: 3 фазы + NPE (нейтраль и защитный проводник объединены)
• Номинальное напряжение: 230 В
• Уровень защиты (U_p): 1,3 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Максимальный импульсный ток разряда (I_imp): 40 кА (форма импульса 8/20 мкс) - способность выдерживать удары молнии без выхода из строя
• Количество модулей: 4 (занимает 4 стандартных места на DIN-рейке)
• Максимальное сечение провода: 35 мм2 - позволяет подключить толстые медные жилы
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Сигнализация: оптическая (визуальный индикатор состояния - зелёный цвет = исправен, красный = требуется замена)
• Цвет корпуса: белый
• Материал корпуса: галоген-free пластик, класс горючести UL 94 V-0 - самозагасающий, безопасен при возгорании

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений УЗИП для силовых сетей 3+NPE (Класс II), 280 В монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - допускаются провода сечением до 35 мм2. Клеммы рассчитаны на одножильные и многожильные провода. Для правильного подключения важно соблюдать полярность: L1, L2, L3, NPE должны быть подключены точно в соответствии с маркировкой на корпусе. Нейтраль и защитный проводник объединены внутри устройства - это соответствует системам TN-C-S и TN-S. Не применяйте в системах IT без дополнительных мер.

Безопасность и стандарты

• Соответствует IEC 61643-11 и VDE 0100-443
• Подтверждает требования к уровню защиты типа 2 (класс II)
• Обеспечивает уравнивание потенциалов между фазами и нейтралью
• Конструкция имеет динамическое устройство разъединения - при отказе внутренних элементов устройство автоматически отключается от сети, предотвращая риск перегрева или возгорания

Преимущества

• Высокая токоотводящая способность - 40 кА гарантирует работу даже при прямом попадании молнии в ЛЭП
• Оптический индикатор позволяет быстро проверить состояние без тестера
• Галоген-free материал корпуса снижает опасность выделения ядовитых газов при пожаре
• Защита от вибраций - устойчив к механическим нагрузкам в промышленных условиях
• Кодирование напряжения - исключает случайную установку в цепи с неверным напряжением

Ограничения применения

• Не предназначено для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не используется в системах TN-C - здесь нельзя объединять PEN-проводник с защитным заземлением
• Не заменяет основную защиту от сверхтоков - обязательно нужен автоматический выключатель перед УЗИП
• Не работает как стабилизатор напряжения - реагирует только на импульсы, а не на длительные просадки или перегрузки

Примеры использования

• Главный распределительный щит многоэтажного дома с системой TN-C-S
• Щит питания производственного участка с ЧПУ станками
• Центральное распределение энергии в больнице или лаборатории
• Щит освещения и управления в торговом центре

Практические советы

• Перед установкой убедитесь, что система заземления выполнена правильно - эффективность УЗИП зависит от качества заземления
• Выбирайте место рядом с входом силового кабеля - чем ближе к точке ввода, тем лучше защита
• Проверяйте индикатор каждые 6–12 месяцев - при изменении цвета на красный устройство необходимо заменить
• При использовании нескольких УЗИП в одной цепи - устанавливайте их последовательно с координацией по току (первый - на вводе, второй - перед чувствительным оборудованием)
• Не забывайте про минимальное расстояние между УЗИП и автоматическими выключателями - рекомендовано минимум 10 см для теплоотвода
