Устройство защиты от импульсных перенапряжений для систем постоянного тока РИФ-Э-II 220DC/20 - 220=/20 Стример 122010

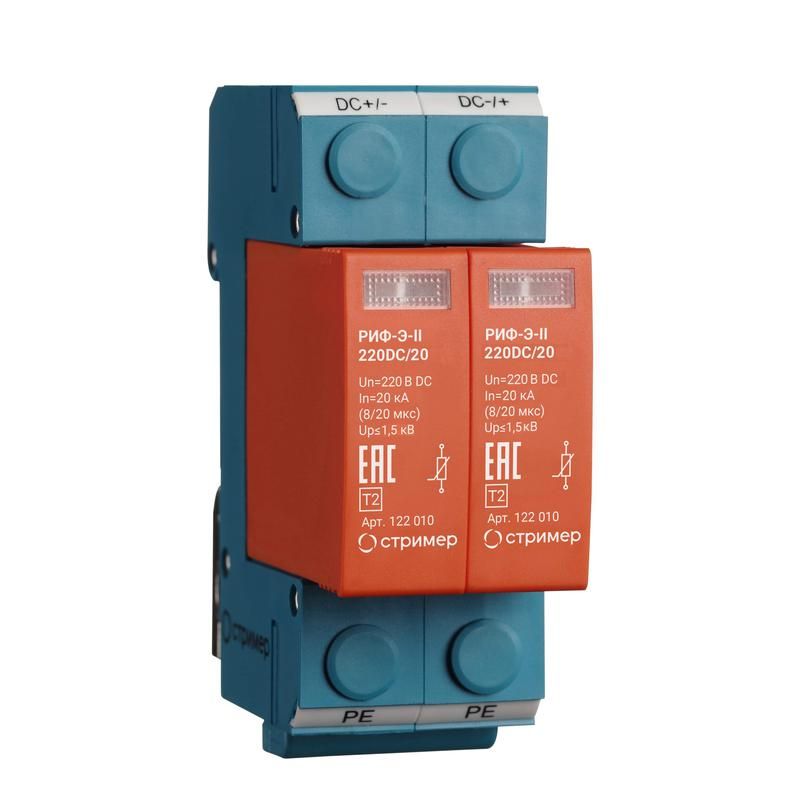

Устройство защиты от импульсных перенапряжений РИФ-Э-II 220DC/20 1.5кВ 20кА с визуальным сигналом Стример предназначено для защиты оборудования в системах постоянного тока от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные перенапряжения. Этот двухполюсный УЗИП класса II установлен на DIN-рейку и подходит для использования в энергообъектах, солнечных электростанциях и промышленных DC-сетях.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 220DC/20 1.5кВ 20кА с визуальным сигналом Стример защищает двухпроводные цепи постоянного тока от высоковольтных импульсов. Применяется в системах с напряжением до 220 В постоянного тока, где есть риск возникновения перенапряжений - например, в фотовoltaических установках, зарядных станциях для электромобилей, промышленных контроллерах и распределительных щитах постоянного тока.

Соответствует требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122. Рекомендовано устанавливать в первой или второй зоне молниезащиты - между внешним контуром молниеотвода и внутренней электроустановкой.

Технические характеристики

• Номинальное напряжение постоянного тока: 220 В
• Максимальное длительное напряжение: 320 В - допустимо кратковременное превышение рабочего напряжения без выхода из строя
• Защитное напряжение: 1500 В - максимальное напряжение, которое пройдёт через устройство при срабатывании
• Номинальный импульсный ток (8/20): 20 кА - способность выдерживать типичные импульсы молнии
• Максимальный разрядный ток (8/20): 40 кА - предельная нагрузка при экстремальных условиях
• Количество силовых полюсов: 2 - защита по плюсу и минусу одновременно
• Способ монтажа: DIN-рейка 35 мм - совместим со стандартными шинами
• Количество модулей DIN: 2 - занимает два стандартных модуля
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Максимальное сечение провода: 35 мм2 - позволяет использовать толстые кабели
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых климатических условиях
• Сигнализация: оптический индикатор - цветной флажок показывает состояние работоспособности
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 220DC/20 1.5кВ 20кА с визуальным сигналом Стример монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется к двум проводам: положительному и отрицательному. Для надёжного контакта используйте провода сечением до 35 мм2. Клеммы рассчитаны на затяжку усилием, соответствующим нормам для медных жил.

Устройство состоит из двух сменных варисторных модулей и базового корпуса. При выходе одного из модулей из строя - индикатор меняет цвет, и его можно заменить без демонтажа всего устройства. База остаётся на рейке, что экономит время при обслуживании.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122. Относится к классу II - предназначен для защиты внутри объекта после первичного уровня защиты. Наличие оптического сигнала позволяет оперативно диагностировать отказ без тестирования мультиметром. Устройство не содержит опасных веществ и соответствует RoHS.

Преимущества

• Двухполюсная защита - обеспечивает балансировку по всей цепи постоянного тока
• Сменные модули - позволяют быстро восстановить работу без замены всего устройства
• Ярко выраженный визуальный индикатор - легко определить исправность даже при слабом освещении
• Высокий уровень защиты (40 кА макс.) - подходит для регионов с частыми грозами
• Широкий температурный диапазон - надёжно работает в холодных и жарких помещениях

Ограничения применения

Не применяется в сетях переменного тока - только для постоянного тока до 220 В. Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование во влажных, пыльных или открытых средах. Не заменяет основной предохранитель; требуется обязательная установка встраиваемого автоматического выключателя номиналом 63–125 А gL/gG перед УЗИП.

Примеры использования

• Солнечные электростанции - защита инверторов и контроллеров заряда от импульсов на входе постоянного тока
• Электрокарьеры и зарядные станции - защита преобразователей и батарейных массивов
• Железнодорожные системы управления - защита цепей питания сигнализации и связи
• Промышленные автоматы и PLC - снижение риска повреждения плат управления от помех

Практические советы

• Перед установкой проверьте соответствие напряжения вашей системы - не превышайте 220 В постоянного тока
• Обязательно установите защитный автомат 63–125 А gL/gG перед УЗИП - он предотвращает перегрев при долговременной перегрузке
• Проверяйте индикатор ежемесячно - изменение цвета требует немедленной замены модуля
• Не устанавливайте рядом с источниками тепла выше +80 C - это сокращает срок службы варистора
• При использовании в солнечных установках - располагайте УЗИП как можно ближе к точке ввода DC-кабеля
