Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 с (3+0) Стример 113101

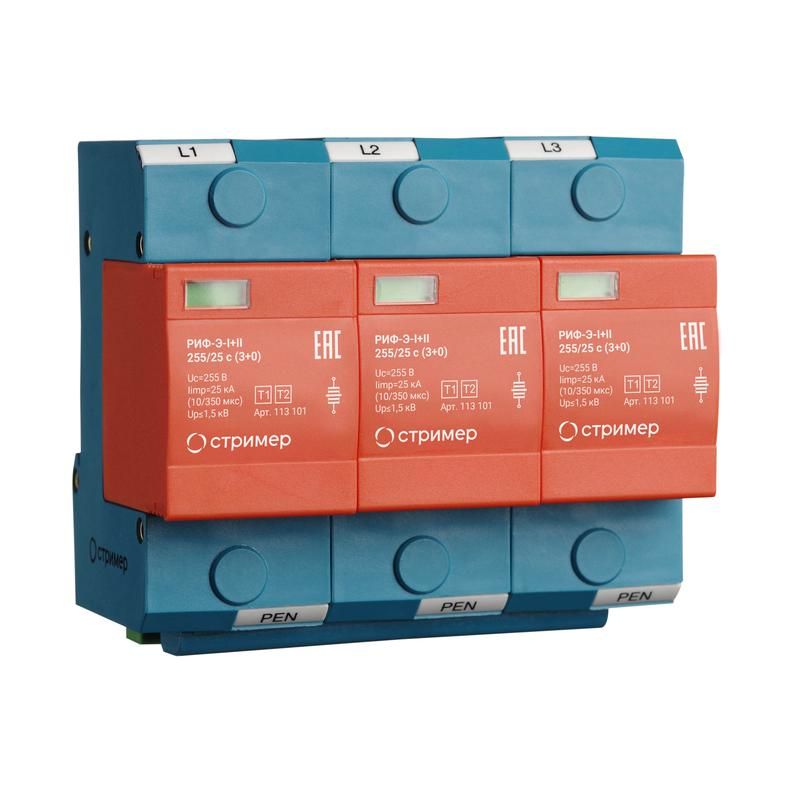

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 с (3+0) Стример 230AC 1.5кВ 50кА с визуальным сигналом — трёхполюсный комбинированный УЗИП класса I+II, предназначен для защиты силовых цепей переменного тока от молниенаправленных и переключательных импульсных перенапряжений. Установлено на DIN-рейку, оснащено оптической индикацией состояния и дистанционным контактом сигнализации. Артикул 113101, бренд Стример.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 с (3+0) Стример 230AC 1.5кВ 50кА с визуальным сигналом защищает электрооборудование от высоковольтных импульсов, возникающих при прямых или удалённых ударах молнии, а также при коммутационных процессах в сетях. Подходит для установки на входе энергоснабжения зданий, в распределительных щитах, где есть риск попадания грозового импульса через воздушную или кабельную линию. Работает в сетях с системой заземления TN-C, защищает фазные и PEN-проводники от пробоя между проводником и землёй.

Технические характеристики

• Номинальное напряжение: 255 В — рассчитано на работу в сетях 230/400 В, 50–60 Гц;
• Защитное напряжение: 1500 В — максимальное напряжение, которое пройдёт через устройство при срабатывании; безопасно для большинства бытовых и промышленных приборов;
• Максимальный разрядный ток (8/20 мкс): 75 кА — способно поглотить мощные импульсы, характерные для близких ударов молнии;
• Импульсный ток (10/350 мкс): 25 кА — обеспечивает соответствие классу I, то есть выдерживает прямые молниевые разряды;
• Исполнение: 3 полюса — защита всех фаз и PEN-провода одновременно;
• Способ монтажа: DIN-рейка — устанавливается в шкафы с типовой рейкой шириной 35 мм;
• Количество модулей DIN: 6 — занимает 6 стандартных модулей, требует достаточного места в щите;
• Степень защиты: IP20 — не защищена от воды и пыли, используется внутри помещений;
• Диапазон рабочих температур: от -40 °C до +80 °C — работает в холодных и жарких условиях;
• Максимальное сечение проводника: 35 мм² — позволяет подключать толстые медные или алюминиевые жилы;
• Сигнализация: оптическая индикаторная лампа и дистанционные контакты — показывает состояние рабочего элемента (зелёный = исправен, красный = заменить);
• Гарантия: 24 месяца.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 с (3+0) Стример 230AC 1.5кВ 50кА с визуальным сигналом монтируется на DIN-рейку в распределительном щите перед основными автоматическими выключателями. Подключение выполняется к фазному (L), PEN-проводнику и заземляющему контуру. Каждый полюс имеет отдельные клеммы. Минимальное сечение провода — 2,5 мм², максимальное — 35 мм². Обязательно соблюдайте длину подводящих проводов: не более 0,5 м до устройства и не более 0,5 м после него — чтобы минимизировать индуктивные потери. Рекомендованная защита от перегрузки — предохранитель gL/gG на 200 А.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Применяется в зонах молниезащиты 0A(B)–1, что подтверждает его способность работать в местах прямого воздействия молнии. Соответствует нормам для сетей с системой заземления TN-C. Наличие дистанционных контактов позволяет интегрировать устройство в системы контроля и автоматизации объекта.

Преимущества

• Комбинированный класс I+II — сочетает защиту от прямых ударов молнии и ограничение остаточных перенапряжений;
• Высокий токовый запас (75 кА / 25 кА) — надёжно работает даже при сильных грозах;
• Визуальная и дистанционная сигнализация — сразу видно, когда требуется замена, снижает время простоя;
• Широкий температурный диапазон — можно использовать в неотапливаемых помещениях, на производстве, в холодных регионах;
• Поддержка PEN-проводника — совместим с устаревшими системами TN-C, которые ещё встречаются в старых зданиях.

Ограничения применения

• Не применяется в сетях с системой заземления TT или IT — требует наличия PEN-проводника;
• IP20 — нельзя устанавливать на улице, в сырых или пыльных средах без дополнительной защиты;
• Не является заменой обычному УЗО или автомату — работает только против импульсных скачков, а не токов утечки или перегрузок;
• Не рекомендуется для защиты сложной электроники без вторичной защиты (например, UPS или фильтров) — остаточное напряжение 1500 В всё же достаточно высоко для чувствительных плат;
• Требует обязательной координации с предохранителем 200 А — при неверном выборе защитного аппарата возможен выход из строя УЗИП.

Примеры использования

• Главный ввод питания в административное здание с воздушной ЛЭП;
• Щитовая на производственной площадке с крупными двигателями и ЧРП;
• Объекты связи, серверные комнаты, где важна целостность сети;
• Жилые дома с устаревшей проводкой и системой TN-C;
• Автономные объекты: насосные станции, тепловые пункты, котельные.

Практические советы

• Перед установкой проверьте наличие PEN-проводника — без него устройство не будет работать корректно;
• При первом включении убедитесь, что индикатор горит зелёным — красный цвет означает отказ и необходимость замены;
• Для долговечности используйте УЗИП в паре с фильтром помех и/или стабилизатором напряжения — особенно если оборудование чувствительно к колебаниям;
• Проверяйте состояние каждые 6–12 месяцев — индикатор может не всегда сработать при микроскопическом износе;
• При замене используйте оригинальные модули — совместимость гарантируется только для серий РИФ-Э;
• Не забывайте про минимальные длины подводок — длинные провода снижают эффективность защиты на 30–50%.
