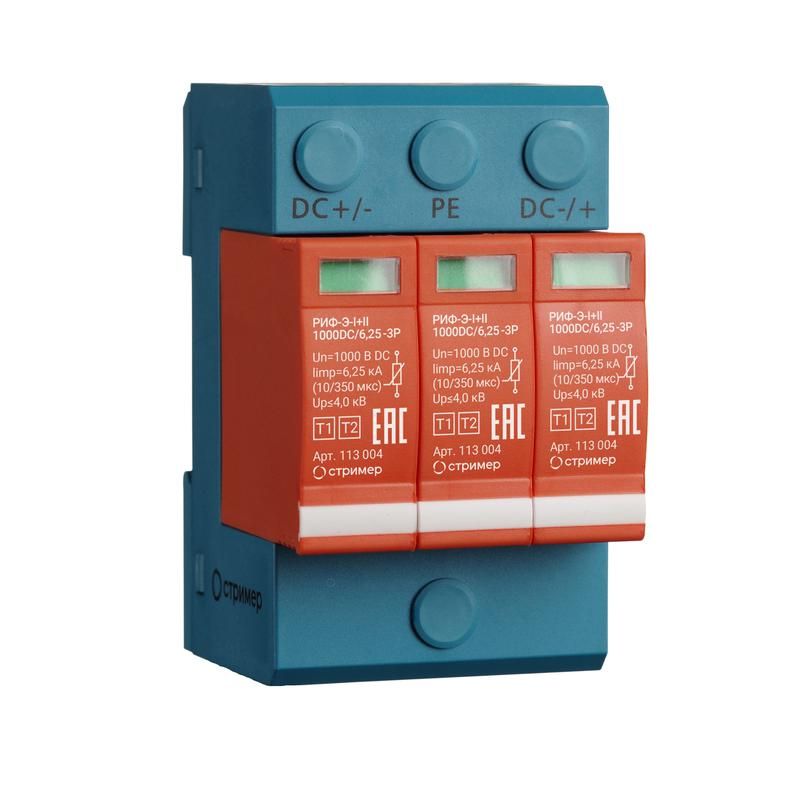

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 1000DC/6.25-3P Стример 113004

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 1000DC/6.25-3P Стример - трёхполюсный прибор класса I+II для защиты систем постоянного тока от импульсных скачков напряжения, вызванных молниями или коммутационными процессами. Применяется в энергообъектах с DC-сетями, где важна надёжная защита оборудования. Артикул 113004, бренд Стример.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 1000DC/6.25-3P Стример предназначено для защиты двухпроводных цепей постоянного тока от высоковольтных импульсов. Подходит для установки на объектах с внешней молниезащитой - например, на солнечных электростанциях, зарядных станциях для электромобилей, промышленных системах управления, транспортной инфраструктуре и объектах связи.

Работает в зонах 0A(B)–1 согласно ГОСТ Р МЭК 62305-1 и СО-153-34.21.122 - то есть там, где возможны прямые попадания молний или сильные наведённые помехи. Защищает оборудование от повреждений, вызванных скачками напряжения до 1000 В постоянного тока.

Технические характеристики

• Номинальное напряжение: 1000 В постоянного тока (DC)
• Количество полюсов: 3 (для двухпроводной системы + заземление)
• Класс защиты: I+II - совмещает функции первичной (ударной) и вторичной (ограничивающей) защиты
• Тип элемента: варисторный, сменные модули
• Максимальный ток импульса (I_imp): соответствует требованиям класса I (до 12,5 кА, 10/350 мкс)
• Уровень ограничения напряжения: соответствует классу II (защита чувствительной электроники)
• Рекомендуемый предохранитель: не менее 125 А, тип gL/gG

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 1000DC/6.25-3P Стример устанавливается на DIN-рейку в распределительном щите. Конструкция состоит из трёх сменных варисторных модулей и общей базы - каждый модуль защищает один провод (L+, L−, PE). Для замены не требуется демонтаж всей системы - достаточно отключить питание и заменить повреждённый модуль.

Подключение выполняется медным проводником сечением не менее 6 мм2. Клеммы рассчитаны на момент затяжки 0,8–1,0 Нм. Обязательно соблюдать минимальную длину соединительных проводов - не более 0,5 м между устройством и защищаемым оборудованием.

Безопасность и стандарты

• Соответствует ГОСТ Р МЭК 61643-11 (эквивалент IEC 61643-11)
• Соответствует требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122 по зонам молниезащиты
• Защита IP20 - для внутреннего монтажа в закрытых щитах
• Рабочий температурный диапазон: −40C…+70C

Преимущества

• Совмещение классов I и II в одном устройстве снижает количество компонентов в цепи и упрощает проектирование
• Сменные модули позволяют быстро восстановить работоспособность без замены всего устройства
• Высокая устойчивость к многократным импульсам благодаря качественным варисторам
• Чёткая визуальная индикация состояния (обычно через окно на корпусе - красный/зелёный цвет)

Ограничения применения

• Не предназначен для переменного тока - только для постоянного тока до 1000 В
• Не обеспечивает защиту от длительных перенапряжений или просадок напряжения - требует сочетания с другими устройствами (например, стабилизаторами)
• Не рекомендуется использовать вне закрытых помещений или в условиях повышенной запылённости без дополнительной защиты корпуса
• Обязательно использование предохранителя ≥125 А; при меньшем номинале возможен выход из строя УЗИП без срабатывания защиты

Примеры использования

• Солнечные электростанции: защита инверторов и контроллеров заряда от грозовых импульсов
• Зарядные станции EV: защита силовой части и БУ от перенапряжений в DC-цепях
• Железнодорожные системы сигнализации: защита электронных блоков управления
• Промышленные автоматические линии с DC-питанием: защита PLC, датчиков, сервоприводов

Практические советы

• Перед установкой проверьте соответствие напряжения вашей системы - 1000 В DC - максимальный порог, превышение недопустимо
• Выбирайте предохранитель gL/gG с номиналом не ниже 125 А - это гарантирует селективность и безопасность
• При монтаже минимизируйте длину проводов между УЗИП и защищаемым оборудованием - чем короче, тем эффективнее защита
• Регулярно осматривайте индикатор состояния: если он стал красным - замените модуль даже при отсутствии видимых повреждений
• Для систем с несколькими источниками питания используйте отдельное УЗИП на каждом входе - не параллельно подключайте несколько устройств
