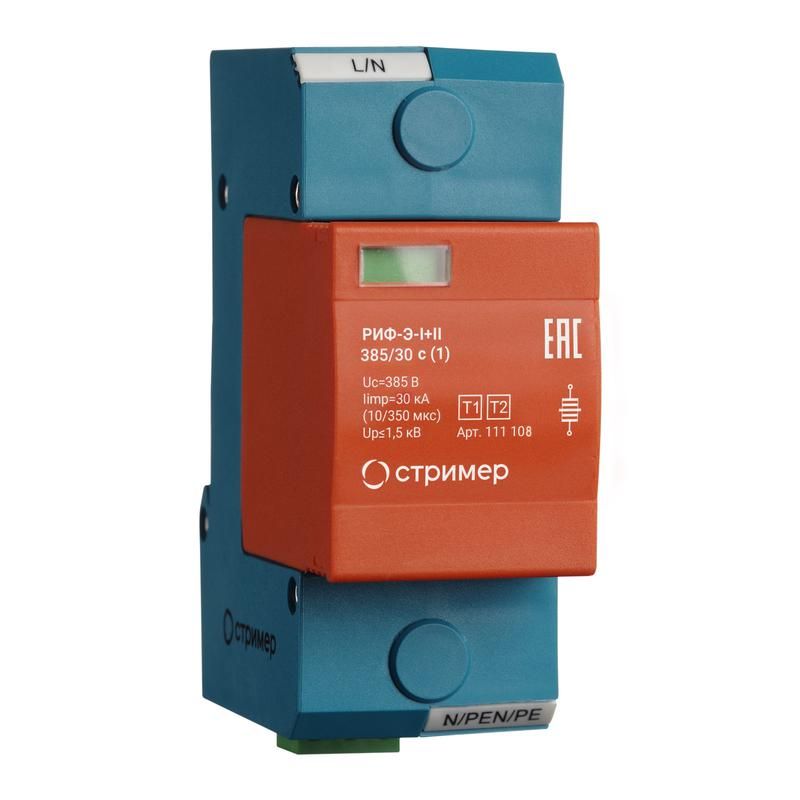

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 с (1) Стример 111108

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 с (1) Стример 230AC 50кА с визуальным сигналом - это надёжный комбинированный ограничитель импульсных перенапряжений класса I+II, предназначенный для защиты электрооборудования от скачков напряжения, вызванных молниями и коммутационными процессами. Бренд Стример и артикул 111108 указывают на серию РИФ-Э, известную устойчивостью к высоким энергетическим воздействиям.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 с (1) Стример 230AC 50кА с визуальным сигналом защищает электрические цепи от внешних и внутренних импульсных перенапряжений. Подходит для установки в распределительных щитах объектов с риском попадания молнии - промышленные предприятия, жилые дома, торговые центры, серверные, насосные станции. Особенно эффективно работает там, где требуется первичная защита на входе в здание - в зонах 0A(B)–1 согласно ГОСТ Р МЭК 62305-1.

Технические характеристики

• Номинальное напряжение: 230 В - совместимо с однофазными сетями переменного тока
• Тип: Ограничитель импульсных перенапряжений класса I+II - сочетает функции защиты от прямого удара молнии и ограничения остаточного напряжения
• Максимальный разрядный ток: 75 кА - выдерживает самые мощные импульсы, включая удары молний
• Уровень напряжения защиты: 1,5 кВ - обеспечивает безопасный уровень для чувствительного оборудования
• Количество полюсов: 1 - защищает один фазный проводник (L), либо PEN/PE при использовании в TN-C/S
• Системы заземления: TN-C, TN-C-S, TN-S, TT - универсальность для большинства типов электроснабжения
• Максимальное сечение провода: 35 мм2 - позволяет использовать толстые медные шины или многожильные кабели
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не предназначен для открытой установки вне корпуса
• Рекомендуемый номинал предохранителя: ≥125 A gL/gG - необходим для координации с устройством и предотвращения перегрузки

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 с (1) Стример 230AC 50кА с визуальным сигналом монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода до 35 мм2. Обязательно соблюдать минимальную длину подводящих проводов - не более 0,5 м, чтобы минимизировать индуктивные потери. Каждый модуль имеет съёмную основу: при выходе из строя заменяется только разрядник, а не весь блок. Подключение выполняется после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Компоненты проходят испытания на импульсные токи 10/350 мкс (класс I) и 8/20 мкс (класс II). Наличие визуального индикатора и дистанционной сигнализации позволяет оперативно определить состояние устройства без вскрытия щита. Работает в температурном диапазоне от -40C до +70C, что делает его пригодным для установки в неотапливаемых помещениях.

Преимущества

• Визуальный индикатор состояния - цветовая метка показывает, работает ли устройство; красный = отказ, зелёный = норма
• Дистанционная сигнализация - возможность подключения к системе контроля через сухие контакты (например, в SCADA)
• Сменный модуль - экономия времени и средств при обслуживании: меняем только разрядник, не всю конструкцию
• Высокий токовый запас (75 кА) - выше заявленных 50 кА, что даёт запас прочности на долгую службу
• Поддержка всех систем заземления - не требует доработки сети перед установкой

Ограничения применения

• Не предназначен для работы в сетях постоянного тока
• Не защищает от длительных перенапряжений (например, при обрыве нуля); нужна дополнительная защита
• IP20 - нельзя устанавливать на улице или во влажных местах без герметичного бокса
• Требуется обязательная установка предохранителя min 125 A gL/gG - без него возможен перегрев и возгорание
• Не применяется в сетях с напряжением выше 230 В - для трёхфазных систем нужны другие модели

Примеры использования

• Главный ввод в жилой дом - защита от молнии и переходных процессов в ЛЭП
• Щит управления технологического оборудования на заводе - предотвращение повреждения ЧПУ, частотников
• Распределительный щит в торговом центре - защита освещения, лифтов, систем безопасности
• Объекты связи и телекоммуникаций - сохранение целостности серверов и радиооборудования

Практические советы

• Перед установкой проверьте соответствие системы заземления - особенно важно при наличии PEN-проводника
• Используйте только рекомендованные предохранители gL/gG 125 А и выше - другие типы могут не сработать при аварии
• При монтаже на DIN-рейку следите, чтобы контактные площадки были плотно прижаты - плохой контакт снижает эффективность
• Проверяйте индикатор каждые 6 месяцев - если он стал красным, замените модуль даже если оборудование работает
• Для удалённого мониторинга подключите дистанционные контакты к контроллеру - это позволит получать уведомления об отказе
• Не устанавливайте параллельно несколько таких устройств на одну фазу - это не увеличивает защиту, а создаёт риски
