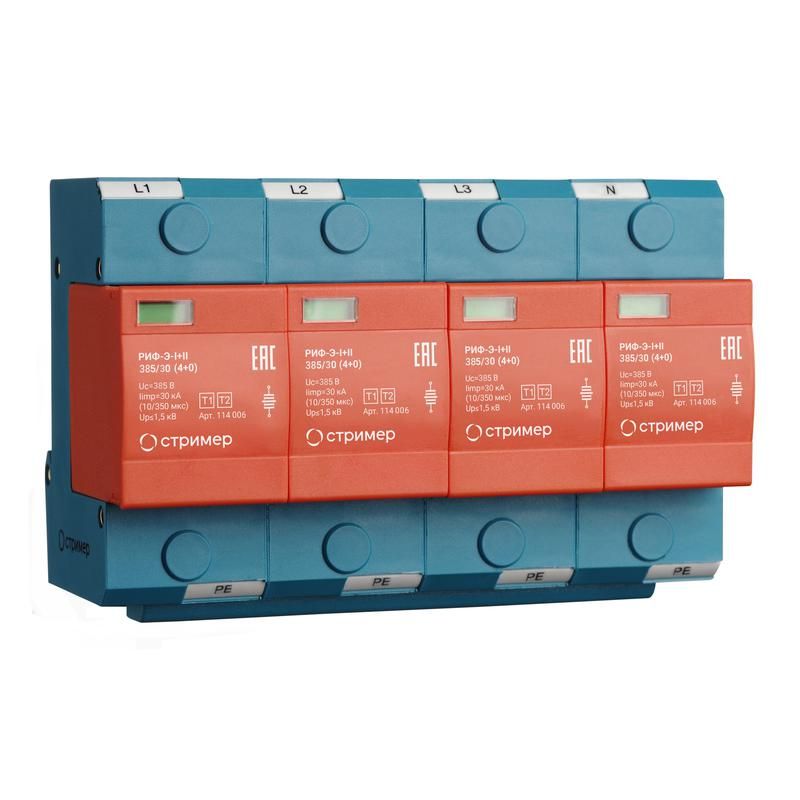

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (4+0) Стример 114006

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (4+0) Стример 230AC 50кА с визуальным сигналом 8 модулей на DIN-рейку предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при молниях или аварийных режимах в сети. Бренд Стример реализовал эту модель как надёжное решение для промышленных объектов с системами заземления TN-S, TT, IT.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (4+0) Стример 230AC 50кА с визуальным сигналом 8 модулей на DIN-рейку защищает оборудование от скачков напряжения, вызванных прямыми или ближними ударами молнии, а также коммутационными процессами в энергосистеме. Это устройство сочетает функции двух классов защиты - I и II, что позволяет устанавливать его на входе в здание или в распределительном щите первой зоны молниезащиты. Подходит для промышленных объектов, жилых комплексов, торговых центров, где есть чувствительная автоматика, насосы, системы управления, станки и конвейеры.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Тип: Ограничитель импульсных перенапряжений класса I+II коммутирующего типа
• Уровень напряжения защиты: до 1,5 кВ
• Максимальный разрядный ток: 75 кА (по тестовым условиям)
• Рабочий ток: 50 кА (указан в названии - реальная способность выше)
• Количество полюсов: 4 (три фазы + ноль)
• Схема подключения: (4+0) - защита между каждой фазой и PE, ноль не защищён отдельно
• Способ монтажа: на DIN-рейку шириной 35 мм
• Занимаемое место: 8 модулей (144 мм)
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 - против доступа пальцев и крупных предметов, не защищена от воды
• Системы заземления: совместимо с TN-S, TT, IT
• Сигнализация: оптический индикатор состояния (зелёный = исправен, красный = заменить)

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (4+0) Стример 230AC 50кА с визуальным сигналом 8 модулей на DIN-рейку устанавливается в распределительном щите после главного автомата и перед групповыми защитами. Для подключения используются медные провода сечением до 35 мм2. Клеммы рассчитаны на моментальное затягивание - рекомендуется использовать крестовую отвертку. Обязательно соблюдать минимальную длину подводящих проводов - не более 0,5 метра, чтобы минимизировать индуктивные потери. Нельзя подключать параллельно другое УЗИП без согласования с проектом. Модуль можно заменить без демонтажа всего устройства - он съёмный.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Произведено в соответствии с нормами для оборудования, работающего в условиях повышенной электромагнитной помехи. Индикатор состояния обеспечивает визуальный контроль работоспособности без необходимости использования тестера. Все внутренние компоненты - мультиэлектродные газонаполненные разрядники - проходят сертификацию на долговременную устойчивость к многократным импульсам.

Преимущества

• Комбинированный класс I+II снижает необходимость установки нескольких уровней защиты
• Высокая мощность разряда (75 кА) обеспечивает надёжность даже при сильных молниевых разрядах
• Оптический индикатор позволяет оперативно выявить отказ без вскрытия шкафа
• Четыре полюса обеспечивают защиту всех фаз и PE одновременно
• Сменяемые рабочие модули позволяют заменить только повреждённую часть, а не всё устройство
• Поддержка трёх типов систем заземления делает его универсальным для различных объектов

Ограничения применения

• Не предназначен для работы в помещениях с высокой влажностью или на улице - степень защиты IP20 исключает контакт с водой
• Не защищает от перенапряжений «фаза–фаза» - только «фаза–PE» и «ноль–PE»
• Требуется обязательная установка внешнего предохранителя gL/gG не ниже 125 А; без него возможен риск возгорания при длительном пробое
• Не работает в сетях постоянного тока - только переменный ток 50 Гц
• Не следует применять в качестве основной защиты в системах IT без дополнительного контроля изоляции

Примеры использования

• Защита вводного щита многоэтажного жилого дома с системой TN-S
• Установка на входе в производственный цех с ЧПУ-станками и частотниками
• Обеспечение безопасности серверной комнаты в офисном здании
• Щитовая на элеваторе, в тепличном комплексе или на заправке - там, где есть риск попадания молнии

Практические советы

• Перед установкой проверьте состояние заземляющей шины - её сопротивление должно быть ≤ 10 Ом
• При использовании в системе IT обязательно подключите контроллер изоляции
• Если индикатор стал красным - немедленно замените модуль, даже если другие устройства работают
• Не используйте этот УЗИП в качестве единственной защиты - всегда применяйте в связке с классом III (например, розеточные фильтры)
• При монтаже в старых щитах убедитесь, что DIN-рейка прочная и не деформирована - 8 модулей имеют значительную массу
• Срок службы - до 10 лет при условии отсутствия частых срабатываний; при каждом срабатывании индикатор меняет цвет
