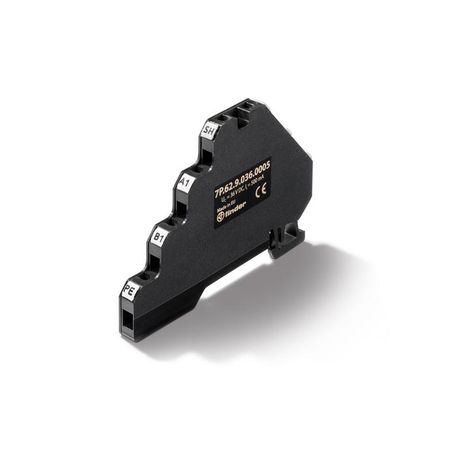

Устройство защиты от импульсных перенапряжений УЗИП С3 для 2-проводных телекомуникационных и сигнальных линий, степень IP20 - 7P.62.9.009.0485 FINDER 7P6290090485

Устройство защиты от импульсных перенапряжений УЗИП С3 для защиты 2-проводных телекоммуникационных и сигнальных линий, степень защиты IP20 от бренда Finder (артикулы 7p.62.9.009.0485 и 7p6290090485) предназначено для защиты слаботочных цепей от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные помехи.

Назначение и область применения

УЗИП С3 защищает двухпроводные линии передачи сигналов и управления - например, телефонные линии, интерфейсы RS-485, датчики, контроллеры, системы автоматизации. Подходит для установки в шкафах управления на объектах с высокой вероятностью электромагнитных воздействий: промышленные предприятия, телекоммуникационные узлы, системы видеонаблюдения, энергообъекты.

Технические характеристики

• Тип устройства: ограничитель импульсных перенапряжений
• Номинальное напряжение переменного тока: 6 В - работает в сетях до этого значения
• Максимальное постоянное напряжение (PV): 8 В - допустимый уровень постоянного тока
• Защитное напряжение: 30 В - максимальное напряжение, которое попадёт на защищаемую линию после срабатывания
• Максимальный разрядный ток (8/20 мкс): 10 кА - способен рассеивать мощные импульсы, такие как удары молнии
• Количество полюсов: 1 - защищает одну пару проводов (два провода)
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 17,5 мм
• Максимальное сечение проводника: 4 мм2 - позволяет подключить медные провода до этого размера
• Материал корпуса: пластик - легкий, изоляционный, не проводящий ток
• Степень защиты: IP20 - защита от предметов больше 12,5 мм, но не от воды и пыли; предназначен для внутренней установки в закрытых шкафах
• Система заземления: IT - требует наличия изолированной нейтрали (не подходит для TN-S/TN-C)
• Сигнализация: да - есть визуальный индикатор состояния работы (при отказе светится красным)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - затягивайте провода усилием, соответствующим сечению 4 мм2. Не используйте многожильные провода без наконечников. Убедитесь, что система заземления соответствует типу IT - в других системах (TN-S, TN-C) устройство может не работать должным образом. Индикатор состояния расположен на лицевой стороне - легко проверить работу без вскрытия шкафа.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-21 для защиты слаботочных цепей. Применяет технологии, обеспечивающие безопасную отработку импульсов без возгорания. Наличие индикатора предупреждает о необходимости замены при выходе из строя.

Преимущества

• Высокая защитная способность - выдерживает импульсы до 10 кА
• Компактный формат - занимает всего один модуль DIN
• Визуальная индикация состояния - позволяет оперативно определить отказ
• Подходит для чувствительных цифровых систем - минимальное проходное напряжение (30 В)
• Легко заменяемое - не требует демонтажа всей рейки

Ограничения применения

• Не применяется в системах с заземлением TN-S или TN-C - требуется именно IT
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать вне шкафов
• Рассчитан только на 2-проводные линии - не подходит для 4-проводных или коаксиальных кабелей
• Максимальное рабочее напряжение 6 В AC / 8 В DC - не используется в сетях выше этих значений
• Не является основным средством защиты - рекомендуется применять совместно с УЗИП более высоких классов на входе в объект

Примеры использования

• Защита линий связи между PLC и датчиками на конвейере
• Обеспечение надёжности работы Ethernet-портов в промышленном контроллере
• Фильтрация импульсов в системах сбора данных с термопар
• Защита входов в систему видеонаблюдения от грозовых перенапряжений через UTP-кабель
• Установка в распределительных щитах АСУ ТП на заводе

Практические советы

• Перед установкой проверьте тип заземления вашей сети - только IT подходит для этого УЗИП
• Используйте наконечники для многожильных проводов - это исключит плохой контакт и нагрев
• Проверяйте индикатор ежемесячно - если он покраснел, устройство необходимо заменить
• Не устанавливайте рядом с источниками тепла - температурный режим работы ограничен материалом корпуса
• При использовании в условиях повышенной вибрации дополнительно фиксируйте устройство хомутами
• Этот УЗИП С3 - вторичная защита. Первичную лучше выполнять на входе в здание с помощью УЗИП класса B/C
