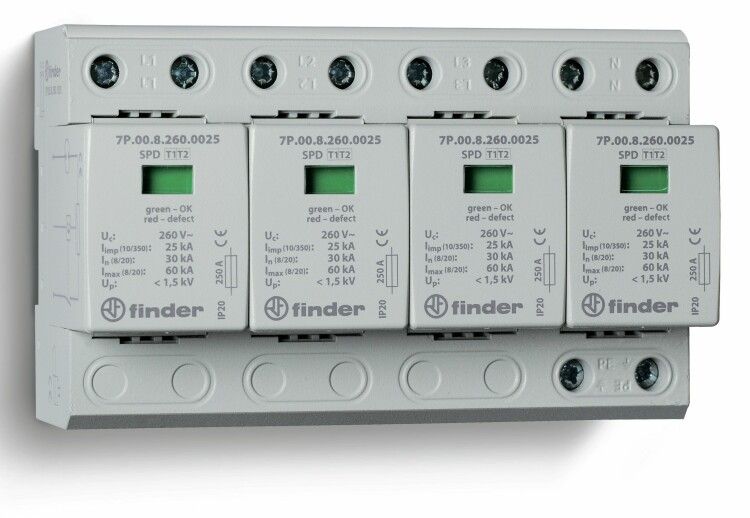

Устройство защиты от импульсных перенапряжений УЗИП тип 1+2 (4 варистор/искровый разрядник); модульный, ширина 144мм; степень IP20 FINDER 7P0582601025

Устройство защиты от импульсных перенапряжений УЗИП тип 1+2 (4 варистор/искровой разрядник) модульный, ширина 144 мм, степень защиты IP20 от бренда Finder, артикул 7p0582601025, предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при грозовых разрядах или коммутационных процессах в сетях TN-S. Модульная конструкция позволяет легко интегрировать его в распределительные щиты.

Назначение и область применения

УЗИП типа 1+2 защищает объекты от внешних и внутренних импульсных перенапряжений. Он устанавливается на входе в здание, сразу после счетчика, чтобы поглотить энергию молнии или скачков напряжения из сети. Подходит для жилых домов, офисов, производственных помещений, где есть чувствительная электроника - серверы, системы автоматизации, освещение, оборудование на базе микроконтроллеров. Особенно актуален там, где используется система заземления TN-S.

Технические характеристики

• Количество полюсов: 4 - защита всех фаз и нулевого провода (L1, L2, L3, N);
• Номинальное напряжение: 230 В переменного тока - совместим с однофазными и трехфазными сетями 230/400 В;
• Номинальный импульсный ток: 30 кА - способен выдерживать однократный удар тока силой до 30 тысяч ампер;
• Уровень защиты между N и PE: 1,5 кВ - обеспечивает безопасную разницу потенциалов между нулем и заземлением;
• Способ монтажа: на DIN-рейку 35 мм - стандартный крепёж для распределительных щитов;
• Ширина: 144 мм - занимает 7 модулей DIN (по 17,5 мм каждый);
• Максимальное сечение проводника: 1,5 мм2 - допускает подключение медных проводов не толще этого значения;
• Степень защиты: IP20 - предохраняет от контакта с частями под напряжением, но не защищена от пыли и влаги; подходит только для установки внутри закрытых щитов;
• Наличие дистанционной сигнализации: да - контакт замыкается при выходе устройства из строя, что позволяет удалённо отслеживать его состояние через систему контроля;
• Материал корпуса: пластик - не горючий, устойчив к механическим воздействиям.

Совместимость и монтаж

УЗИП Finder 7p0582601025 совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа требуется свободное место шириной 144 мм в щите. Кабели подключаются к верхним и нижним клеммам - максимальное сечение 1,5 мм2 требует точного соблюдения рекомендаций: более толстые провода не войдут, а слишком тонкие могут плохо фиксироваться. Перед подключением обязательно отключите питание. Сигнальные контакты (для дистанционной индикации) подключаются к контролирующей цепи - обычно к реле или PLC. После установки проверьте надёжность затяжки клемм - слабый контакт снижает эффективность защиты.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2014 для устройств класса Type 1+2. Применяется в системах заземления TN-S, где нейтраль и защитный проводник разделены. Наличие дистанционной сигнализации повышает безопасность обслуживания - можно своевременно заменить вышедший из строя модуль, не вскрывая щита. Корпус выполнен из самозатухающего пластика, не поддерживающего горение.

Преимущества

• Комбинированная технология: сочетание варисторов и искрового разрядника обеспечивает быстрое реагирование и долгий срок службы;
• Четыре полюса - полная защита трёхфазной сети с учётом нулевого провода;
• Дистанционная сигнализация - экономит время на профилактике и диагностику;
• Модульная форма - удобно заменять без демонтажа всего щита;
• Высокая импульсная стойкость (30 кА) - подходит для районов с частыми грозами и нестабильной сетью.

Ограничения применения

• Не предназначен для открытых установок - IP20 не защищает от пыли и воды, поэтому нельзя использовать вне закрытых щитов;
• Максимальное сечение провода 1,5 мм2 - не подходит для мощных вводов, где используются провода 2,5–16 мм2; потребуется переходник или другой тип УЗИП;
• Не заменяет основную защиту от перегрузок и коротких замыканий - должен использоваться вместе с автоматическими выключателями;
• Не рассчитан на постоянные перенапряжения - работает только против кратковременных импульсов, а не длительного завышения напряжения.

Примеры использования

• Электрощит в многоэтажном жилом доме - защита всей квартиры от грозового импульса;
• Производственный участок с ЧПУ-станками - предотвращение выхода из строя дорогостоящей электроники;
• Офис с серверной - обеспечение бесперебойной работы IT-инфраструктуры;
• Объекты с автономным энергообеспечением - защита инверторов и зарядных устройств от скачков.

Практические советы

• Выбирая УЗИП, всегда сверяйте ширину (144 мм) с доступным местом в щите - недостаточно места = невозможность установки;
• Подключайте провода строго 1,5 мм2 - используйте наконечники, если провод тоньше, но не превышайте сечение;
• Проверяйте цвет индикатора (обычно зелёный - исправен, красный - заменить) хотя бы раз в год;
• Если в вашем щите уже установлен УЗИП типа 2, этот прибор (тип 1+2) можно установить перед ним - он будет работать как первый уровень защиты;
• Не забывайте: даже при наличии УЗИП, все металлические части оборудования должны быть правильно заземлены - иначе защита окажется неэффективной.
