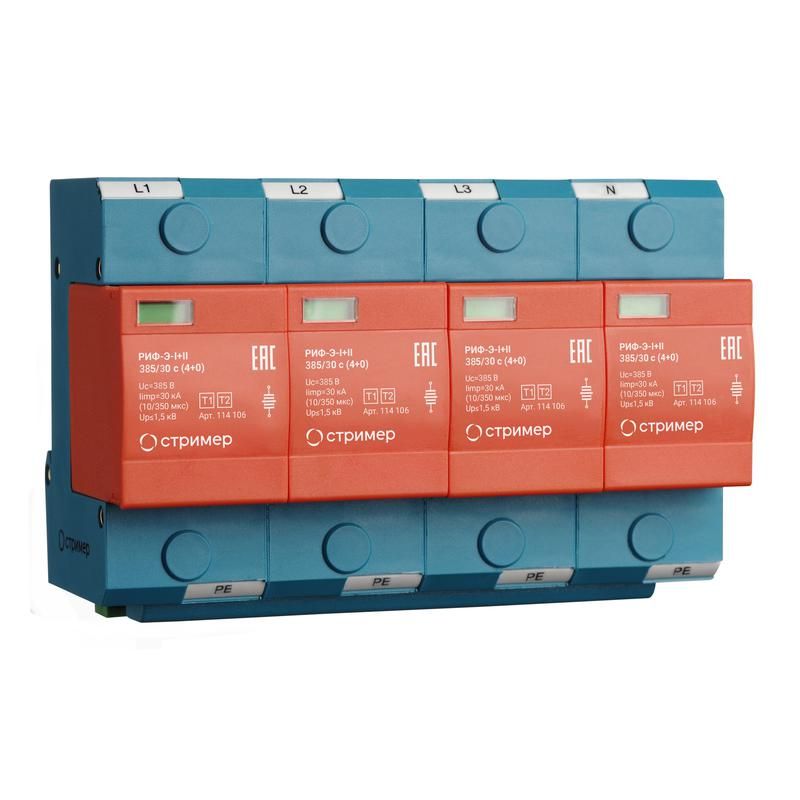

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 с (4+0) Стример 114106

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (4+0) Стример 230AC 50кА с визуальным сигналом предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при молниях или аварийных режимах в сети. Бренд Стример реализовал эту модель в серии РИФ-Э как надёжное решение для промышленных объектов с системами заземления TN-S, TT, IT.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (4+0) Стример 230AC 50кА с визуальным сигналом защищает оборудование от скачков напряжения, вызванных прямыми или ближними ударами молнии, а также коммутационными процессами в энергосистеме. Это устройство сочетает функции двух классов защиты - I и II, что позволяет устанавливать его на входе в здание, сразу после вводного автомата, в зоне 0A–1B согласно ГОСТ Р МЭК 62305-1.

Подходит для промышленных объектов: заводов, складских комплексов, насосных станций, трансформаторных подстанций, где есть чувствительная автоматика, частотники, PLC, системы управления. Также применяется в жилых домах с централизованной системой молниезащиты.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Класс защиты: I+II (комбинированный тип)
• Максимальный разрядный ток (I_max): 75 кА
• Уровень напряжения защиты (U_p): 1,5 кВ - уровень, до которого снижаются импульсы перед попаданием в оборудование
• Количество полюсов: 4 (три фазы + ноль, защита «фаза-земля» и «ноль-земля»)
• Количество модулей DIN: 8
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для открытого монтажа вне щита
• Системы заземления: совместимо с TN-S, TT, IT
• Рекомендуемый номинал предохранителя: не менее 125 А, тип gL/gG

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (4+0) Стример 230AC 50кА с визуальным сигналом монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в распределительном щите - восемь модулей. Подключение выполняется медными проводниками сечением до 35 мм2. Кабели должны быть проложены коротко и прямо, чтобы минимизировать индуктивность.

Обязательно соблюдать порядок подключения: вход - от вводного автомата, выход - к групповым автоматам. Нулевой проводник (N) и защитный PE должны быть подключены к шинам с минимальным переходным сопротивлением. Отдельно проверьте качество заземления - эффективность устройства зависит от него.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Произведено в соответствии с международными нормами для устройств класса I+II. Компоненты выполнены на основе мультиэлектродных газонаполненных разрядников - они обеспечивают долгую жизнь даже при многократных импульсах. Установка в щитах с IP20 обеспечивает безопасность при обслуживании внутри закрытых корпусов.

Преимущества

• Визуальный индикатор состояния - цветной флажок показывает, работает ли устройство (зелёный - исправно, красный - требует замены)
• Дистанционная сигнализация - возможность подключения внешних цепей контроля через контакты реле, что удобно для автоматизированных систем
• Сменяемые рабочие модули - при выходе из строя можно заменить только повреждённый элемент, не меняя всю конструкцию
• Высокая помехоустойчивость - способна выдерживать токи до 75 кА, что выше заявленных 50 кА в названии

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 исключает использование вне щита
• Не защищает от перенапряжений «фаза-фаза» - только «фаза-земля» и «ноль-земля». Для защиты между фазами нужны дополнительные устройства
• Требует обязательного наличия предохранителя gL/gG не ниже 125 А; при использовании меньшего номинала возможен ложный срабатывание или недостаточная защита
• Не рекомендовано применение в сетях с постоянным током или напряжением выше 230 В

Примеры использования

• Защита вводного щита на заводе с мощностью более 100 кВт
• Установка в распределительном щите ЖКХ с центральной молниезащитой
• Защита частотных преобразователей на конвейерах, где возможны импульсы от торможения двигателей
• Щитовая в административном здании с серверной комнатой и слаботочными системами

Практические советы

• Перед установкой проверьте состояние заземляющей шины - её сопротивление должно быть меньше 4 Ом
• При монтаже используйте одножильные провода, так как многожильные могут деформироваться при затяжке клемм
• Проверяйте индикатор ежеквартально - если он стал красным, замените модуль немедленно
• Для удалённого контроля подключите дистанционную сигнализацию к системе SCADA или пульту дежурного
• Не устанавливайте рядом с источниками тепла - температурный режим работы ограничен +40 C
• При проектировании учтите, что этот УЗИП занимает 8 модулей - планируйте место заранее
