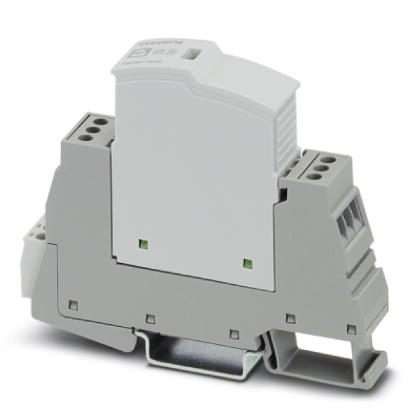

Устройство защиты от перенапряжений, тип 3 PLT-SEC-T3-230-FM-UT | 2907919 Phoenix Contact

Устройство защиты от перенапряжений тип 3 PLT-SEC-T3-230-FM-UT от Phoenix Contact предназначено для защиты чувствительного оборудования от импульсных перенапряжений в бытовых и коммерческих сетях 230 В. Это последняя ступень фильтрации напряжения, устанавливаемая непосредственно перед нагрузкой.

Назначение и область применения

PLT-SEC-T3-230-FM-UT защищает электронную аппаратуру от кратковременных скачков напряжения, возникающих из-за молний, включения/выключения мощных устройств или сбоев в сети. Устройство применяется там, где уже установлены устройства защиты типа 1 и 2 - например, после главного распределительного щита. Подходит для установки в групповые щитки жилых домов, офисов, магазинов, на производстве рядом с ПЛК, серверами, медицинским оборудованием и другими чувствительными приборами.

Технические характеристики

• Рабочее напряжение: 230 В переменного тока (AC)
• Тип защиты: Type 3 (по IEC 61643-11)
• Максимальный ток импульса (I_imp): не указано - не предназначен для прямого попадания молнии
• Номинальный ток импульса (I_n): не указано - используется для слаботочных помех
• Форм-фактор: модуль шириной 17,5 мм, монтируется на DIN-рейку
• Подключение: клеммы для проводов до 2,5 мм2
• Индикация состояния: визуальный индикатор работоспособности

Совместимость и монтаж

PLT-SEC-T3-230-FM-UT совместим со всеми стандартными щитками с DIN-рейкой. Монтаж выполняется в конце цепи защиты - после основного УЗИП (тип 2). Подключается параллельно нагрузке: фаза и ноль через клеммы. Кабели должны иметь сечение не более 2,5 мм2. Для надёжной работы требуется заземление. Не устанавливайте устройство без предварительной защиты типа 1 или 2 - оно не рассчитано на высокую энергию удара.

Безопасность и стандарты

PLT-SEC-T3-230-FM-UT соответствует международному стандарту IEC 61643-11 для устройств защиты от импульсных перенапряжений типа 3. Соответствие гарантирует безопасность при работе в сетях 230 В и соответствие требованиям к электроустановкам в Европе и странах, принимающим эти нормы.

Преимущества

• Компактная форма занимает мало места в щите
• Чёткая визуальная индикация - легко определить, работает ли устройство
• Высокая надёжность благодаря технологии Phoenix Contact
• Не требует обслуживания - замена при выходе из строя

Ограничения применения

• Не предназначен для установки на входе в здание - не выдерживает энергии прямого удара молнии
• Не защищает от длительных перенапряжений или проседаний напряжения
• Не работает без заземления - обязательное условие функционирования
• Не подходит для систем постоянного тока (DC)

Примеры использования

• Щиток на этаже многоквартирного дома - защита телевизоров, компьютеров, зарядных устройств
• Производственный участок - защита контроллеров, датчиков, частотных преобразователей
• Аптека, лаборатория - сохранение точности измерительных приборов
• Кофейня, бistro - защита POS-терминалов и холодильного оборудования

Практические советы

• Перед установкой проверьте наличие заземления - без него PLT-SEC-T3-230-FM-UT не будет работать
• Убедитесь, что он стоит после УЗИП типа 2; если нет - сначала установите защиту выше по цепи
• При срабатывании индикатор меняет цвет - замените устройство сразу, даже если оборудование продолжает работать
• При проектировании системы защиты учитывайте, что PLT-SEC-T3-230-FM-UT - завершающий элемент, а не основной
• Артикул 2907919 - это конкретная модель от Phoenix Contact; аналоги других брендов могут отличаться по параметрам и сроку службы
