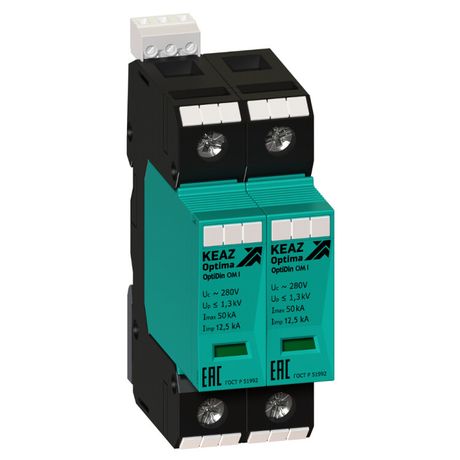

Ограничитель импульсных перенапряжений (УЗИП) 2П 12,5кА (класс I + II III) OptiDin OM-I-2-280/12,5/S - 114272 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-2-280/12,5/S - устройство для защиты электронного оборудования от высоковольтных скачков напряжения, вызванных грозой или коммутационными процессами. Установлен на DIN-рейку, совместим с системами TN-S и TT, применяется в распределительных щитах жилых, промышленных и общественных объектов. Бренд Кэаз, артикул 114272.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-2-280/12,5/S защищает электрические сети и подключённую аппаратуру от кратковременных импульсных перенапряжений, возникающих при ударах молнии, аварийных отключениях или запуске мощных нагрузок. Подходит для установки в главном вводном щите здания, где требуется многоступенчатая защита - класс I+II+III обеспечивает фильтрацию энергии на всех уровнях: от внешней сети до внутренних цепей.

Технические характеристики

• Номинальное напряжение переменного тока: 230 В - рассчитан на стандартную бытовую и промышленную сеть 220–240 В.
• Максимальный разрядный ток (8/20): 50 кА - выдерживает самые сильные грозовые импульсы, даже выше требований класса I.
• Уровень напряжения защиты: 1,3 кВ - предельная величина, которая попадёт на защищаемые устройства после срабатывания.
• Отключающая способность при коротком замыкании: 25 кА - безопасно отключается при аварийных токах, не допуская взрыва корпуса.
• Количество полюсов: 2 - защищает L+N, подходящий вариант для однофазных сетей.
• Максимальное сечение подключаемого кабеля: 25 мм2 - позволяет использовать медные провода до 25 кв.мм без переходников.
• Степень защиты IP20 - не предназначено для улицы; работает внутри закрытых щитов.
• Система заземления: TN-S, TT - совместим со всеми распространёнными схемами заземления в России.
• Способ монтажа: DIN-рейка - занимает 2 модуля (36 мм шириной).
• Диапазон рабочих температур: от –40 до +70 C - надёжна в холодных регионах и нагреваемых помещениях.
• Нормативный документ: ГОСТ Р 51992-2011 - соответствует требованиям российских норм безопасности.

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-2-280/12,5/S монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения используйте провода сечением до 25 мм2 - более толстый кабель не войдёт в зажимы. Обязательно соблюдайте минимальную длину подводящих проводов: чем короче - тем эффективнее защита. Присоединяйте к входному автомату перед основным УЗО. Наличие двухполюсного исполнения исключает необходимость параллельного подключения двух однополюсных устройств.

Безопасность и стандарты

Устройство выполнено в соответствии с ГОСТ Р 51992-2011 и имеет сертификат соответствия. Отключение при сверхтоке происходит через встроенный тепловой разъединитель - при выходе из строя контакт размыкается механически, что видно по цветному индикатору. Корпус выполнен из самозагасающего материала, не поддерживающего горение. IP20 гарантирует защиту от доступа пальцев и крупных предметов, но не от воды и пыли - поэтому нельзя устанавливать вне щита.

Преимущества

• Класс I+II+III в одном устройстве - экономит место в щите и устраняет потребность в трёх отдельных УЗИП.
• Высокая разрядная способность (50 кА) - лучше большинства аналогичных решений, особенно для районов с частыми грозами.
• Широкий температурный диапазон - работает в условиях сурового климата, в том числе в необогреваемых щитовых.
• Подтверждённая совместимость с системами TN-S и TT - универсальное решение для новых и реконструируемых объектов.
• Цветной индикатор состояния - сразу видно, нуждается ли устройство в замене.

Ограничения применения

• Не предназначен для работы в открытых местностях, на улице или во влажных средах - степень защиты IP20 недостаточна.
• Не защищает от постоянного тока - номинальное напряжение DC = 0 В, применение в цепях постоянного тока невозможно.
• Не является заменой автоматическому выключателю - необходимо последовательное подключение с АВ или предохранителем на 25–32 А.
• Не подходит для многожильных проводов с оконцовкой менее 25 мм2 - возможен плохой контакт и перегрев.

Примеры использования

• Главный ввод в квартире или доме - первый уровень защиты перед групповыми УЗО.
• Щит управления технологического оборудования на заводе - защита ЧПУ, PLC, датчиков от помех.
• Общественные здания: школы, больницы, торговые центры - там, где важна бесперебойная работа электроники.
• Частные дома с антенными системами, спутниковым оборудованием, видеонаблюдением - снижают риск повреждения чувствительной техники.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - максимальное 25 мм2. Меньшие значения тоже работают, но не стоит брать слишком тонкий - увеличивается сопротивление.
• При проектировании учтите, что этот УЗИП занимает два модуля DIN - планируйте свободное место рядом с другими устройствами.
• Не забудьте подключить заземляющий провод PE к шине заземления. Без него защита будет неэффективна, даже при идеальной работе самого устройства.
• Проверяйте состояние индикатора каждые 6–12 месяцев. При изменении цвета на красный - устройство вышло из строя и требует немедленной замены.
• Если ваш объект уже оснащён УЗИП класса II, то установка этого устройства (I+II+III) поверх него не даст эффекта усиления - лучше выбрать один полноценный вариант.
