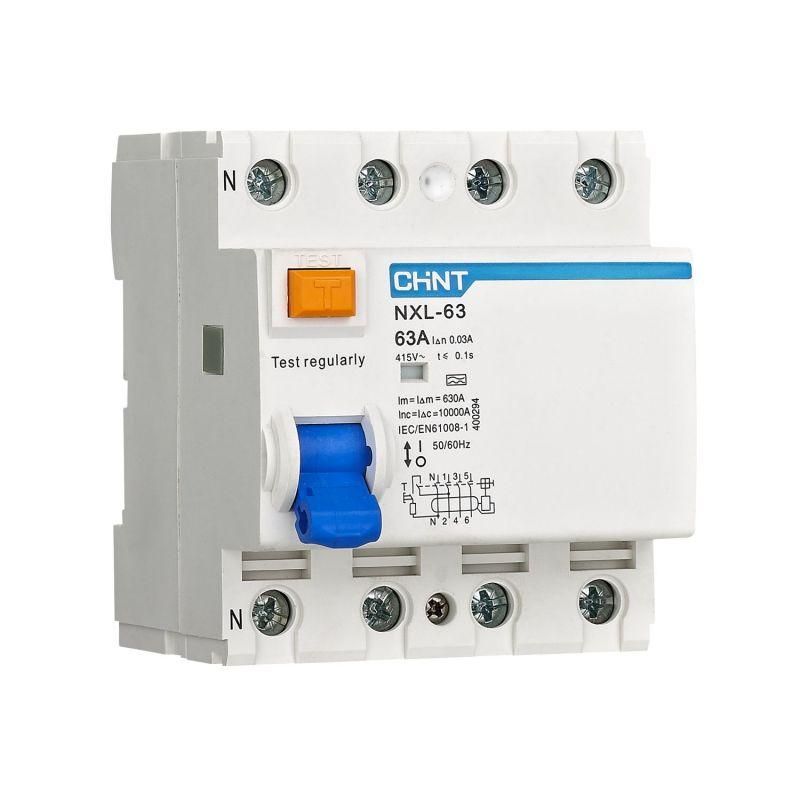

Выключатель дифференциального тока (УЗО) 4п 40А 30мА тип A AX NXL-63 6кА (R) CHINT 400243

Устройство защитного отключения (УЗО) NXL-63 6кА 3P+N 40А 30мА тип A АХ (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в трёхфазных сетях 400 В. Это надёжное электромеханическое устройство подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО NXL-63 6кА 3P+N 40А 30мА тип A АХ (R) защищает от поражения электрическим током при косвенном прикосновении - например, когда человек случайно касается повреждённой изоляции провода или корпуса оборудования. Также оно предотвращает возгорания, вызванные утечками тока в сети. Подходит для использования в трёхфазных сетях с нулевым проводником (3P+N): в квартирах, офисах, производственных цехах, на станциях, насосных пунктах и других объектах с мощными потребителями.

Технические характеристики

• Номинальный ток: 40 А - максимальная постоянная нагрузка, которую устройство может безопасно пропускать;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, при которой УЗО автоматически отключится (стандартная защита для человеческой безопасности);
• Количество полюсов: 4 - три фазы + ноль, все одновременно отключаются при срабатывании;
• Отключающая способность при КЗ: 6 кА - способность выдерживать и отключить ток короткого замыкания до 6000 А;
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, компьютеров);
• Номинальное напряжение: 400 В - рабочее напряжение трёхфазной сети 230/400 В;
• Напряжение изоляции: 500 В - гарантия электрической прочности изоляции;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным скачкам (молнии, перегрузки);
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями;
• Рабочий диапазон температур: от -25C до +40C - можно использовать в неотапливаемых помещениях;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли;
• Конструкция: электромеханическая - работает без внешнего питания, надёжнее электронных аналогов;
• Индикация: окно показывает положение контактов - зелёный цвет = включено, красный = отключено;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для шкафов управления.

Совместимость и монтаж

УЗО NXL-63 6кА 3P+N 40А 30мА тип A АХ (R) устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется четыре провода: L1, L2, L3 и N. Ноль обязательно проходит через устройство - он не может быть подключен параллельно. Монтаж выполняется после отключения питания. После установки необходимо проверить работу кнопкой «Тест». Устройство совместимо с автоматическими выключателями серии NXL-63 и другими компонентами, соответствующими нормам IEC 61009.

Безопасность и стандарты

УЗО NXL-63 соответствует требованиям международного стандарта IEC 61009-1 для устройств защитного отключения. Электромеханическая конструкция обеспечивает срабатывание даже при отсутствии напряжения на входе, что делает его более безопасным, чем электронные модели. Применение типа A позволяет эффективно защищать оборудование с импульсными источниками питания - такие, как ЧРП, ИБП, LED-драйверы.

Преимущества

• Электромеханическая схема - не зависит от наличия напряжения, работает при любых условиях;
• Тип A - универсальная защита против утечек от современной бытовой и промышленной техники;
• Чёткая индикация состояния - легко определить, почему произошло отключение;
• Высокая отключающая способность (6 кА) - подходит для мест с высокой вероятностью КЗ;
• Подтверждённая долговечность: 2000 электрических и 20 000 механических циклов включения-выключения.

Ограничения применения

• Не предназначен для защиты от прямого прикосновения - требует дополнительных мер (изолирующие покрытия, заземление);
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты (корпуса IP54+);
• Не защищает от перегрузок и коротких замыканий - должен использоваться в сочетании с автоматическим выключателем;
• Не рекомендуется применять в сетях с большим количеством постоянного тока утечки (> 10–20 мА) - возможны ложные срабатывания;
• Работает только при наличии нулевого проводника - не подходит для систем IT или TN-C.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток и освещения;
• Производственный участок с ЧРП - защита станков, насосов, конвейеров с частотными преобразователями;
• Общественные учреждения - медицинские кабинеты, детские сады, школы - где важна повышенная безопасность;
• Автомобильные сервисы - зарядные станции, сварочные аппараты, компрессоры;
• Лаборатории и серверные комнаты - защита чувствительной электроники от утечек через экраны и кабели.

Практические советы

• Перед первым запуском всегда нажимайте кнопку «Тест» - она проверяет исправность механизма;
• Проверяйте работоспособность УЗО NXL-63 хотя бы один раз в месяц - это требование нормативов;
• При установке соблюдайте полярность: ноль (N) подключается строго к выводу, обозначенному буквой N;
• Не используйте УЗО вместо автомата - они решают разные задачи: УЗО защищает от утечек, автомат - от перегрузок;
• Если УЗО часто срабатывает - проверьте изоляцию кабелей, наличие старой техники с большими утечками, или подключите его к меньшей группе нагрузок;
• Для помещений с высокой влажностью (бани, кухни, подвалы) выбирайте УЗО в защищённом корпусе - сам по себе IP20 недостаточен.
