Выключатель дифференциального тока УЗО-100, 4P, 50A, Idn-100mA, тип AC | 7000564 Legrand

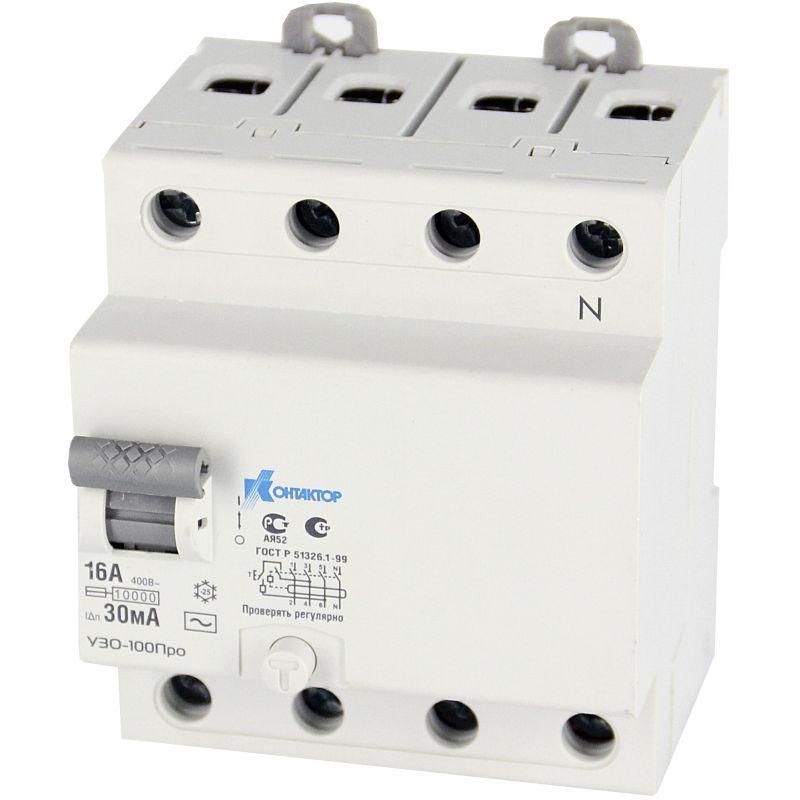

Устройство защитного отключения (УЗО) 4P 50A Idn 100mA тип AC от бренда Контактор Ульяновск - это надёжный аппарат для защиты людей и оборудования от поражения электрическим током при утечках на землю. Артикул 7000564 предназначен для установки в распределительных щитах с DIN-рейкой и работает в сетях переменного тока 400 В. Этот УЗО особенно актуален там, где требуется высокий уровень безопасности: на производствах, в крупных жилых комплексах и объектах коммерческой недвижимости.

Назначение и область применения

УЗО 4P 50A Idn 100mA тип AC защищает от поражения током при утечках более 100 миллиампер. Он отключает цепь, когда возникает разница между током в фазах и нулевом проводе - признак утечки через человека или изоляцию. Применяется в четырёхпроводных системах TN-S и TT, где есть три фазы и ноль. Подходит для защиты групповых линий питания: станков, насосов, конвейеров, освещения, HVAC-систем. Не заменяет автоматический выключатель - используется совместно с ним для обеспечения полной защиты.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может пропускать без перегрева.
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; сработает при утечке ≥100 мА.
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно.
• Род тока: переменный (AC) - реагирует только на синусоидальные утечки, не на импульсные или постоянные.
• Номинальное напряжение: 400 В - рассчитано на трёхфазную сеть 230/400 В.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при коротком замыкании до 10 тысяч ампер.
• Монтаж: на DIN-рейку шириной 4 модуля (72 мм).
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита.
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от -25C до +40C и влажности до 80%.

Совместимость и монтаж

УЗО 4P 50A Idn 100mA тип AC монтируется на стандартную DIN-рейку типа C35. Ширина 4 модуля позволяет легко разместить его рядом с автоматическими выключателями. Для правильной работы необходимо подключение всех четырёх проводов: L1, L2, L3, N. Ноль обязательно проходит через УЗО - его нельзя подключать минуя устройство. Монтаж выполняется при отключенном питании. После установки рекомендуется проверить работоспособность кнопкой «Тест». Совместим со всеми автоматами серии RCCB и другими устройствами, соответствующими IEC 61009-1.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1–2018 и IEC 61009-1. Соответствие этим нормам гарантирует точность срабатывания, долговечность и отказоустойчивость. Устройство имеет сертификаты на применение в электроустановках до 1000 В. Не используйте в средах с повышенным содержанием химически активных паров - материал корпуса не рассчитан на агрессивную среду.

Преимущества

• Чёткая и быстрая реакция на утечки - время отключения менее 0,3 секунды при номинальном дифтоке.
• Надёжная механическая блокировка контактов - предотвращает самопроизвольное включение после срабатывания.
• Встроенный тест-кнопка - позволяет ежемесячно проверять работоспособность без специнструментов.
• Совместимость с продукцией LEGRAND - можно использовать в составе унифицированных щитов.

Ограничения применения

• Не применяется в цепях с постоянным током или импульсными утечками - только для синусоидальных переменных токов (тип AC).
• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата перед УЗО.
• Не предназначено для открытой установки - IP20 требует герметичного шкафа.
• Не рекомендуется для защиты отдельных розеток в помещениях с высокой влажностью (ванная, баня); для этого нужны УЗО с дифтоком 30 мА.
• Не подходит для систем IT (с изолированной нейтралью) - требует наличия заземленного нуля.

Примеры использования

• Защита группы мощных станков на заводе - один УЗО 4P на всю линию 380 В.
• Щит этажа в многоквартирном доме - отключение всей квартиры при утечке, чтобы не затрагивать соседние.
• Электроснабжение торгового центра - защита освещения, лифтов, систем вентиляции.
• Объекты с генераторами - при переходе на автономное питание сохраняется защита от утечек.

Практические советы

• Выбирая УЗО 4P, всегда сверьте нагрузку на каждую фазу - суммарный ток не должен превышать 50 А.
• Подключайте ноль строго через УЗО - даже одна фаза без нуля сделает защиту бесполезной.
• Проверяйте работу устройства кнопкой «Тест» хотя бы раз в месяц - особенно в условиях вибраций или частых скачков напряжения.
• Если в щите много УЗО, используйте координацию по времени - выбирайте селективные модели (если доступны) для исключения массового отключения.
• Артикул 7000564 совместим с клеммниками и шинами от КОНТАКТОРА(группа Legrand) - удобно при сборке щитов одной серии.
