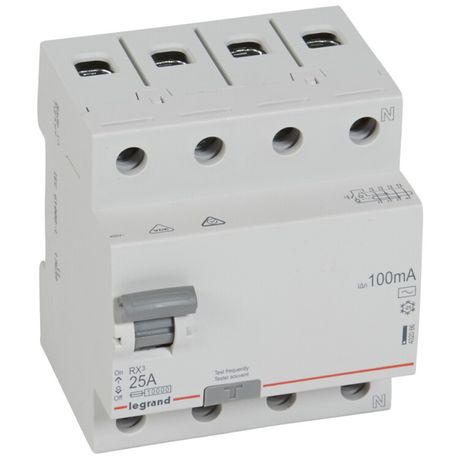

Выключатель дифференциальный (УЗО) RX3 4п 25А 100мА тип AC | 402066 Legrand

Выключатель дифференциального тока (УЗО) 4-полюсный 25А 100мА тип AC RX3 обеспечивает защиту от поражения электрическим током и возгорания при утечках тока в сетях до 400 В. Продукт серии RX3 от Legrand и IEK предназначен для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4-полюсный 25А 100мА тип AC RX3 защищает людей от поражения электрическим током и предотвращает возгорание проводки при утечках тока на землю. Подходит для использования в трёхфазных сетях с нулевым проводником - например, в щитах жилых домов, производственных цехов, офисных зданий и объектах коммерческой недвижимости. Устанавливается в качестве основной или групповой защиты.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380/220 В
• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без перегрева
• Дифференциальный ток: 100 мА - срабатывает при утечке тока свыше 0,1 А
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту и промышленности)
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при коротком замыкании до 10 тысяч ампер
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа
• Поперечное сечение провода: 0,75–50 мм2 - позволяет подключать медные провода от тонких до мощных
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; применяется только во внутренних щитах
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от –25C до +60C, в помещениях с нормальной влажностью
• Степень загрязнения: 2 - допустимо наличие небольшой пыли и конденсата в помещении
• С устройством блокировки: да - после срабатывания автоматически остаётся в положении “выкл”, предотвращая случайное включение

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4-полюсный 25А 100мА тип AC RX3 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется доступ к четырём фазным проводникам и нулевому проводу. Все контакты расположены сверху и снизу - удобны для подвода проводов с обоих сторон. Блокировка исключает возможность включения устройства без ручного сброса после аварийного отключения. Установка возможна в любые щиты с достаточным свободным местом (минимальная глубина - 44 мм).

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4-полюсный 25А 100мА тип AC RX3 соответствует требованиям международных стандартов IEC 60898-1 (для бытовых применений) и IEC 60947 (для промышленных систем). Это подтверждает соответствие безопасности, надёжности и долговечности. Устройство прошло сертификацию на соответствие требованиям ГОСТ Р 50669 и ГОСТ Р 51326.1.

Преимущества

• Автоматическая блокировка после срабатывания повышает безопасность - нельзя просто так включить устройство, пока не будет устранена причина утечки
• Широкий диапазон сечения проводов (0,75–50 мм2) позволяет использовать одинаковое УЗО для слаботочных и силовых цепей
• Устойчивость к импульсным перенапряжениям (4 кВ) снижает риск ложных срабатываний при грозах или включениях крупной техники
• Компактный размер (4 модуля) экономит место в щите
• Подходит как для бытовых, так и для промышленных задач - универсальное решение

Ограничения применения

• Не подходит для сетей постоянного тока - работает только с переменным током типа AC
• IP20 не обеспечивает защиту от влаги - запрещено устанавливать на улице, в сырых помещениях или без корпуса
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем
• Требуется точное соблюдение полярности при подключении нуля - неверное подсоединение может привести к отказу работы
• Не рекомендуется для цепей с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в производственном цехе с трёхфазными станками
• Основное УЗО в этажном щите многоквартирного дома
• Щит управления насосной станцией с трёхфазным двигателем
• Распределительный щит торгового центра с освещением и розетками

Практические советы

• Выбирая УЗО, проверьте, что суммарная нагрузка всех подключённых приборов не превышает 25 А
• При монтаже используйте провода с сечением не менее 2,5 мм2 для ответвлений - это минимизирует нагрев
• Обязательно подпишите каждую цепь после подключения - особенно важно при использовании 4-полюсного УЗО
• Проверяйте работоспособность кнопкой “Т” ежемесячно - даже если устройство кажется “работающим”
• Для систем с частотными преобразователями или светодиодными светильниками с драйверами лучше выбрать УЗО типа B - этот экземпляр (тип AC) может давать ложные срабатывания
• Убедитесь, что в щите достаточно места: 4 модуля + 10–15 мм на каждый боковой зазор для удобства обслуживания
