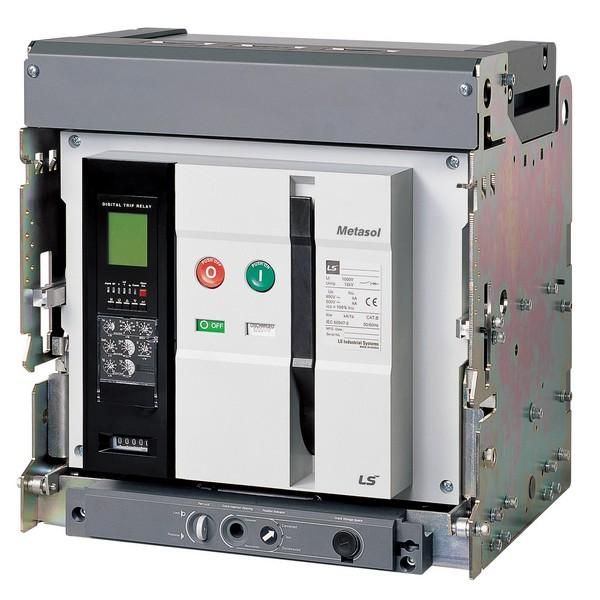

Автоматический воздушный выключатель LS Electric AS-25E3-25P M2D2D2BX AC6 U0 - это трёхполюсный стационарный аппарат на 2500 А с отключающей способностью 85 кА, предназначенный для защиты мощных распределительных систем от перегрузок и КЗ, а также для редких оперативных коммутаций.

Назначение и область применения

AS-25E3-25P M2D2D2BX AC6 U0 используется в качестве главного распределительного автомата в высокомощных электроустановках. Применяется в промышленных щитах, подстанциях, на входе в цеховые распределительные пункты. Подходит для защиты сетей с напряжением до 690 В переменного тока частотой 50–60 Гц. Обеспечивает надёжную защиту от сверхтоков, включая короткие замыкания, и позволяет вручную или дистанционно включать/отключать питание.

Технические характеристики

• Номинальный ток: 2500 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Номинальное напряжение: 690 В - работает в сетях до этого значения, включая системы с повышенным напряжением;
• Отключающая способность: 85 кА - способен безопасно отключить самую большую возможную токовую аварию в защищаемой сети;
• Количество полюсов: 3 - все три фазы отключаются одновременно;
• Род тока: переменный (AC) и постоянный (DC) - совместим с обоими типами тока, хотя основное применение - в AC-сетях;
• Частота: 50/60 Гц - адаптирован для работы в любых стандартах энергосистем;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды; требует установки в закрытые шкафы;
• Диапазон температур: от –40 C до +60 C - допускает работу в суровых условиях, включая холодные склады и жаркие цеха;
• Тип расцепителя: электронный AC6 - точная настройка порогов перегрузки и КЗ, возможность программирования задержек;
• Независимый расцепитель: AC/DC 220 В - позволяет удалённо отключать выключатель по сигналу от внешней системы управления;
• Привод: моторный - обеспечивает дистанционное включение/отключение без ручного воздействия;
• Количество вспомогательных контактов: 5 - используются для сигнализации состояния (заблокирован, включен, отключен);
• Указатель расцепления: есть - наглядно показывает причину отключения (перегрузка, КЗ, внешний сигнал);
• Способ монтажа: монтажная плата - устанавливается на жёсткую раму или платформу через болтовые соединения, не является встраиваемым модулем;
• Исполнение: стационарное - не извлекается из корпуса после монтажа, предназначен для долговременной эксплуатации.

Совместимость и монтаж

AS-25E3-25P M2D2D2BX AC6 U0 рассчитан на переднее подключение - кабели подводятся спереди, что удобно при сборке щитов с ограниченным пространством сзади. Монтаж осуществляется на металлическую монтажную плиту с соблюдением рекомендованного момента затяжки болтов. Для подключения требуется свободное место вокруг аппарата: минимум 100 мм сбоку и 200 мм сверху для теплоотвода. Устройство не предусматривает возможность замены расцепителя или привода - ремонт выполняется только сервисными центрами LS Electric. Совместим с другими устройствами серии Metasol ACB одинакового типоразмера, что позволяет использовать унифицированные крепления и шины.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных объектах. Электронный расцепитель обеспечивает селективность по времени и току, снижает риск ложных срабатываний. Наличие указателя расцепления повышает безопасность обслуживания - персонал сразу видит причину отключения. IP20 не защищает от попадания влаги - запрещено использование вне герметичных шкафов.

Преимущества

• Высокая отключающая способность (85 кА) делает его подходящим для крупных промышленных объектов с высоким уровнем КЗ;
• Электронный расцепитель AC6 даёт гибкую настройку защитных характеристик - можно точно подстроить под специфику нагрузки;
• Моторный привод и независимый расцепитель обеспечивают интеграцию в системы АСУ ТП и дистанционного управления;
• Пять вспомогательных контактов позволяют легко реализовать логику контроля и сигнализации;
• Фиксированное исполнение исключает случайное извлечение, что важно для безопасности в зонах с высоким током;
• Широкий температурный диапазон (-40…+60 C) позволяет применять в регионах с экстремальным климатом.

Ограничения применения

• Не предназначен для частых операций включения/отключения - не рассчитан на интенсивную коммутацию (например, как контактор);
• IP20 требует обязательной установки внутри закрытого шкафа - нельзя использовать в открытых помещениях или на улице;
• Отсутствует возможность быстрого ремонта или замены внутренних модулей - при отказе требуется отправка в авторизованный центр;
• Требуется значительное пространство для монтажа и обслуживания - не подходит для компактных щитов малой мощности;
• Поддерживает только стационарную установку - невозможно перемещение или демонтаж без отключения питания и разборки шкафа.

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 1,5 МВт;
• Защита преобразователей частоты на конвейерах и насосных станциях;
• Распределительный пункт на заводе с несколькими трансформаторами;
• Щиты управления в горнодобывающих и химических производствах с высоким уровнем помех и вибраций;
• Объекты с требованиями к дистанционному управлению - например, в системах SCADA.

Практические советы

• При проектировании учтите посадочные размеры - AS-25E3-25P M2D2D2BX AC6 U0 имеет фиксированный форм-фактор, совместимый с другими устройствами серии Metasol ACB до 6300 А;
• Для подключения кабелей используйте медные жилы сечением не менее 120 мм2 - проверьте соответствие по таблице производителя;
• Настройка электронного расцепителя должна выполняться опытным инженером - неверные параметры могут привести к ложным отключениям или недостаточной защите;
• Проверяйте состояние вспомогательных контактов регулярно - они часто выходят из строя при частых циклах управления;
• При использовании в холодных условиях (ниже –20 C) убедитесь, что моторный привод и механизмы не имеют намёрзшей влаги - перед первым включением проведите тестовый цикл.
