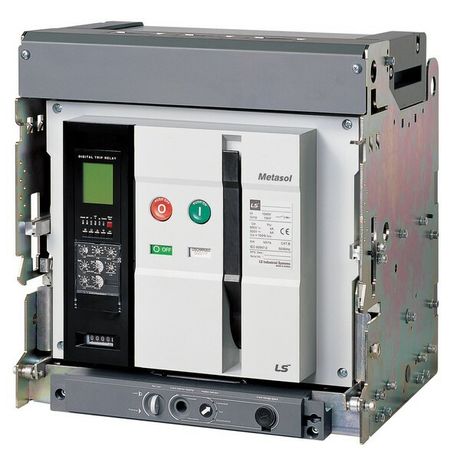

Автоматический воздушный выключатель фиксированного типа Metasol AS-32E3-32P M2D2D2BX AC6 U0 | 286904698B Lsis

Автоматический воздушный выключатель LS Electric 286904698b — трёхполюсный стационарный аппарат с номинальным током 32 А и отключающей способностью 85 кА, предназначен для защиты силовых цепей переменного тока от перегрузок и КЗ, а также для редких оперативных коммутаций. Устройство выполнено в переднем подключении с моторным приводом и независимым расцепителем, совместимо с системами управления на базе Metasol.

Назначение и область применения

Выключатель автоматический воздушный LS Electric 286904698b используется для защиты электрических сетей напряжением до 690 В переменного тока частотой 50/60 Гц. Применяется в распределительных щитах промышленных объектов, где требуется надёжная защита от сверхтоков и возможность удалённого управления. Подходит для установки в энергообъектах, на производствах с высокими требованиями к отказоустойчивости — например, на участках с крупными двигателями, конвейерами, насосными станциями.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 32 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА
• Род тока: переменный (AC) / постоянный (DC) — расцепитель работает на обоих
• Частота: 50/60 Гц
• Тип расцепителя: независимый, с питанием AC/DC 220 В
• Исполнение: стационарное (фиксированное)
• Привод: моторный — позволяет выполнять дистанционное включение/отключение
• Способ монтажа: на монтажную плату (переднее подключение)
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и воды
• Диапазон рабочих температур: от -40 °C до +60 °C

Совместимость и монтаж

Выключатель автоматический воздушный LS Electric 286904698b относится к серии Metasol ACB и совместим с другими устройствами этого семейства, имеющими одинаковый форм-фактор. Монтаж осуществляется на специализированную монтажную плату через передние контакты — требует предварительно подготовленной сборки. Для работы необходим источник питания 220 В (AC или DC) для независимого расцепителя и моторного привода. Не допускается установка в открытых помещениях без корпуса — степень защиты IP20 исключает воздействие внешней среды.

Безопасность и стандарты

Устройство соответствует международным нормам для воздушных выключателей, применяемых в промышленных электроустановках. Произведено в соответствии с требованиями IEC 60947-2. Отключающая способность 85 кА обеспечивает безопасное отключение даже при максимальных токах КЗ в распределительных сетях среднего класса мощности. Электронный расцепитель AC6 гарантирует точную селективную защиту.

Преимущества

• Фиксированное исполнение снижает риск случайного отключения и упрощает интеграцию в шкафы
• Моторный привод позволяет управлять выключателем дистанционно — удобно для автоматизированных систем
• Независимый расцепитель с питанием 220 В даёт гибкость в организации аварийного отключения
• Широкий температурный диапазон (-40…+60 °C) позволяет использовать в суровых условиях
• Единый форм-фактор серии Metasol упрощает замену и модульное проектирование

Ограничения применения

• Не предназначен для частых операций включения/отключения — рассчитан на редкие коммутации
• IP20 не обеспечивает защиту от пыли и влаги — требует установки внутри закрытого щита
• Номинальный ток 32 А ограничен — не подходит для нагрузок выше 32 А; для больших токов используются другие типоразмеры серии Metasol
• Требуется внешний источник питания 220 В для функционирования расцепителя и привода
• Не применяется в цепях постоянного тока выше 690 В — хотя расцепитель работает на DC, сам выключатель рассчитан на переменный ток

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 20 кВт
• Компонент системы управления в распределительном щите на заводе с автоматическим отключением при аварии
• Подключение к системе SCADA через сигнал от независимого расцепителя
• Замена старого аппарата в существующем шкафе с сохранением монтажной платы

Практические советы

• Проверьте соответствие посадочных размеров монтажной платы — серия Metasol имеет стандартизированные крепления
• Обеспечьте стабильное питание 220 В для расцепителя — скачки напряжения могут вызвать ложное срабатывание
• Не устанавливайте рядом с источниками тепла — температура выше +60 °C снижает срок службы
• При использовании в холодных условиях (ниже -20 °C) проверьте работоспособность привода после длительного пребывания на морозе
• Для обслуживания отключите все цепи и убедитесь, что моторный привод находится в состоянии покоя — он может активироваться дистанционно
