Выключатель автоматический 1000А ВА53-41-344750 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 266119

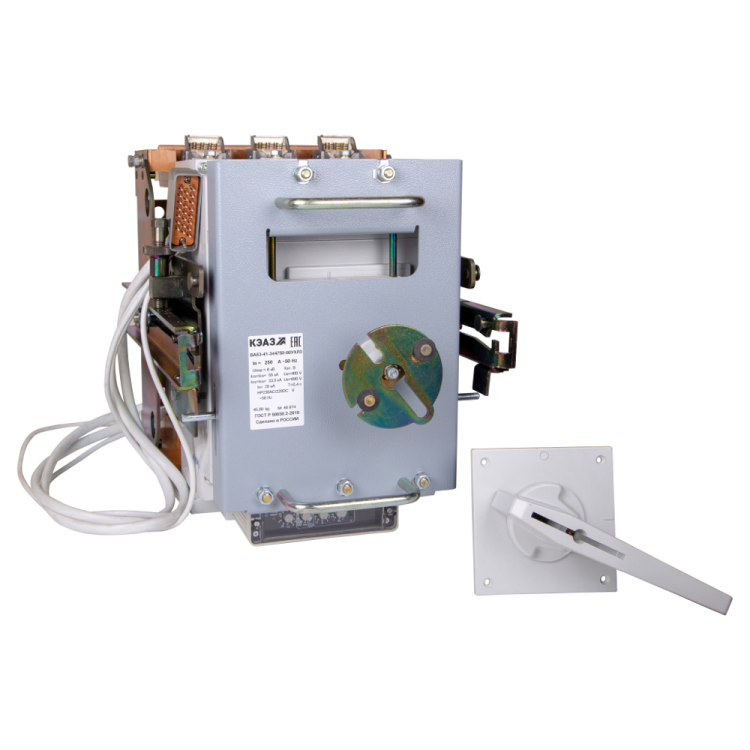

Автоматический выключатель ВА53-41-344750 от КЭАЗ - трёхполюсный силовой аппарат с номинальным током 1000 А и напряжением до 690 В переменного тока. Предназначен для надёжной защиты оборудования от перегрузок и коротких замыканий, а также для редких операций включения-отключения в промышленных сетях. Модель выполнена в выдвижном исполнении с электронным расцепителем и рассчитана на работу в суровых условиях - от -50 C до +55 C.

Назначение и область применения

Выключатель автоматический ВА53-41-344750 используется для защиты электрических цепей переменного тока частотой 50–60 Гц с напряжением до 690 В. Применяется там, где требуется высокая коммутационная способность и точная защита: в распределительных щитах крупных предприятий, на входах мощных установок, в системах питания технологического оборудования. Подходит для редких (не более 6 раз в час) включений и отключений, а также для прямого пуска асинхронных двигателей средней и большой мощности.

Технические характеристики

• Номинальный ток: 1000 А - позволяет работать с нагрузками высокой мощности без перегрева.
• Номинальное напряжение: 690 В AC - обеспечивает применение в высоковольтных промышленных сетях.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Отключающая способность: 135 кА - способен безопасно отключить даже самые серьёзные короткие замыкания.
• Тип расцепителя: электронный на основе микроконтроллера Almega 16L - обеспечивает гибкую настройку защиты и высокую точность срабатывания.
• Диапазон настройки защиты от перегрузки: 360–1000 А - можно точно адаптировать под конкретную нагрузку.
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли; требует установки в закрытые шкафы.
• Диапазон температур: от -50 C до +55 C - работает в холодных и жарких помещениях, включая открытые площадки и неотапливаемые зоны.
• Количество вспомогательных контактов: 7 - позволяют передавать сигналы состояния (включен/отключен) в системы управления и контроля.
• Тип дополнительного расцепителя: независимый - даёт возможность удалённого отключения через внешний сигнал (например, от системы аварийной остановки).
• Управление: рукоятка поворотная с удлинённой формой - удобна для работы в перчатках и в ограниченном пространстве.
• Подключение силовых проводов: винтовое - надёжное и проверенное соединение, совместимо с медными и алюминиевыми кабелями.
• Крепление: винтовое - фиксируется на монтажной плате или раме с помощью болтов.
• Способ монтажа: монтажная плата - устанавливается на специальной металлической пластине внутри шкафа, не является DIN-рейкой.
• Код в реестре РЭП: РЭ-2513/20 - соответствует требованиям государственного учёта радиоэлектронной продукции.

Совместимость и монтаж

Выключатель автоматический ВА53-41-344750 имеет выдвижную конструкцию - позволяет легко выводить устройство из шкафа для обслуживания без демонтажа проводов. Для монтажа необходима прочная монтажная плита с отверстиями под крепёж. Размеры и расположение отверстий должны соответствовать чертежам КЭАЗ. Подключение силовых кабелей выполняется через винтовые зажимы - момент затяжки следует контролировать согласно руководству. Вспомогательные контакты подключаются отдельно - используются для сигнализации и автоматизации. Не предназначен для установки на стандартную DIN-рейку.

Безопасность и стандарты

Выключатель автоматический ВА53-41-344750 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту, снижая риск ложных срабатываний. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующему литому корпусу. Сертифицирован для применения в промышленных объектах РФ и стран СНГ. Код РЭ-2513/20 подтверждает соответствие нормам госрегулирования.

Преимущества

• Высокая отключающая способность (135 кА) - идеально для мест с большими токами КЗ, таких как подстанции и крупные цеха.
• Электронный расцепитель с широким диапазоном настройки - позволяет точно задать пороги защиты под любую нагрузку, включая двигатели с высоким пусковым током.
• Выдвижная конструкция - значительно ускоряет техобслуживание и замену без отключения всей сети.
• Широкий температурный диапазон (-50…+55 C) - делает возможным использование в регионах с экстремальным климатом.
• 7 вспомогательных контактов - обеспечивают полноценную интеграцию в системы АСУ ТП и SCADA.
• Наличие независимого расцепителя - позволяет реализовать дистанционное отключение по команде от других систем безопасности.

Ограничения применения

• Не предназначен для частых операций включения/отключения - допускается максимум 6 раз в час. Частые коммутации снизят срок службы механизма.
• Степень защиты IP20 - нельзя использовать в открытом виде, на улице или во влажных помещениях без дополнительной герметизации шкафа.
• Требуется монтажная плата - не совместим с обычными DIN-рейками, что усложняет замену в старых шкафах.
• Не имеет встроенной защиты от скачков напряжения - для этого нужны дополнительные устройства (например, ограничители перенапряжения).
• Настройка электронного расцепителя требует знаний и программатора - не рекомендуется для пользователей без опыта.

Примеры использования

• Главный ввод в распределительный щит цеха с несколькими мощными станками.
• Защита питающей линии конвейерной системы на пищевом заводе.
• Отключение основного контура насосной станции в водоканале.
• Щит управления тепломагистралью в условиях Сибири - благодаря работе при -50 C.
• Интеграция в систему аварийной остановки на нефтеперерабатывающем комплексе через независимый расцепитель.

Практические советы

• Перед установкой проверьте посадочные отверстия на монтажной плате - они должны точно совпадать с габаритами ВА53-41-344750.
• При подключении силовых кабелей используйте наконечники и соблюдайте усилие затяжки - переусиливать нельзя, чтобы не повредить контактные поверхности.
• Для настройки расцепителя потребуется программирующий модуль и ПО от КЭАЗ - заранее подготовьте оборудование.
• При использовании в холодных условиях убедитесь, что шкаф не продувается ветром - резкие перепады температуры могут вызывать конденсат.
• Регулярно осматривайте вспомогательные контакты - окисление может нарушить связь с системой управления.
• При замене - всегда отключайте питание и применяйте блокировку LOTO. Выдвижная конструкция не гарантирует полной изоляции без отключения.
