Выключатель автоматический ВА57-35-344610-100А-1000-690AC-УХЛ3 (Втычной, без панели) (техпредписание)| 270449 | КЭАЗ

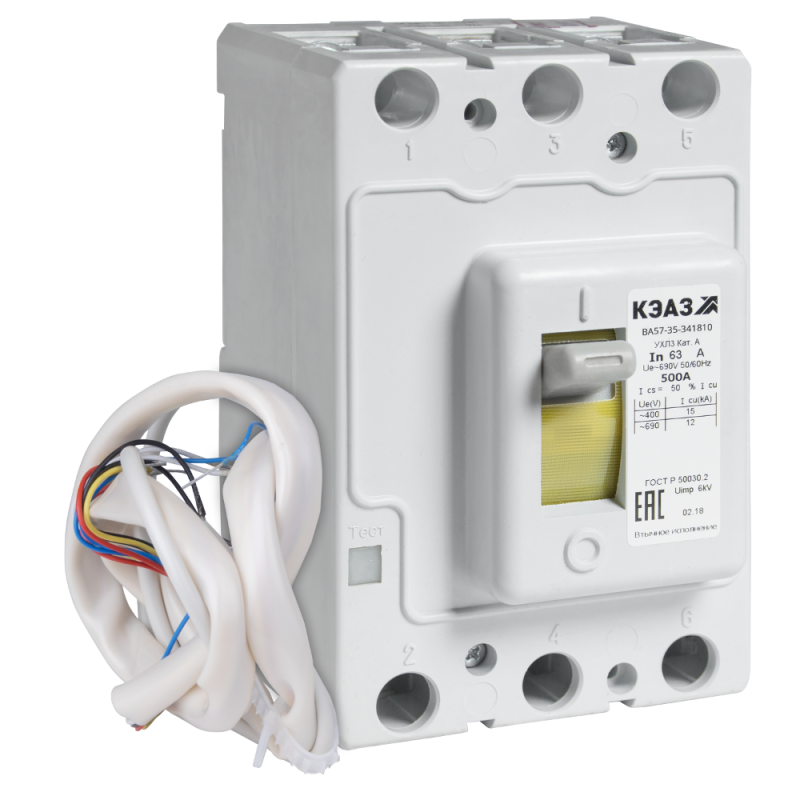

Автоматический выключатель ВА57-35-344610-100А-1000-690AC-УХЛ3 от КЭАЗ - трёхполюсный прибор в литом корпусе для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на монтажную плату, используется в промышленном оборудовании, особенно там, где важна надёжность при экстремальных температурах.

Назначение и область применения

Выключатель ВА57-35-344610-100А-1000-690AC-УХЛ3 предназначен для коммутации и защиты электрических цепей переменного тока частотой 50–60 Гц. Он защищает оборудование от повреждений из-за длительных перегрузок и внезапных коротких замыканий. Применяется в силовых щитах, пультах управления, станках, конвейерах и других системах, где требуется надёжная защита при высоких токах. Особенно актуален в условиях холодного климата благодаря исполнению УХЛ3.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 30 кА
• Защита от перегрузки: тепловой расцепитель с уставкой 100 А (не регулируется)
• Защита от короткого замыкания: электромагнитный расцепитель с уставкой 1000 А
• Максимальное сечение подключаемого кабеля: 35 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плиту (без панели)
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +40 C
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Частота: 50 / 60 Гц
• Привод: ручной рычажковый
• Дугогасительная камера: есть (3 секции)

Совместимость и монтаж

Выключатель ВА57-35-344610-100А-1000-690AC-УХЛ3 имеет втычную конструкцию - он фиксируется в специальной гнездовой части монтажной платы. Для установки требуется подготовить отверстие под посадочные контакты и закрепить плату в шкафу. Подключение проводов выполняется через винтовые зажимы - допускается использование медных жил сечением до 35 мм2. Нельзя использовать этот автомат как самостоятельный аппарат - он требует наличия совместимой базы или DIN-рейки с соответствующими контактными площадками. Отсутствие внешней панели делает его подходящим только для сборочных решений с предварительно установленным корпусом.

Безопасность и стандарты

Автоматический выключатель ВА57-35-344610-100А-1000-690AC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Внесён в Реестр средств измерений под кодом РЭ-2509/20. Конструкция обеспечивает безопасную работу даже при максимальной отключающей способности 30 кА. Электромагнитный и тепловой расцепители работают независимо, что снижает риск ложных срабатываний.

Преимущества

• Высокая отключающая способность (30 кА) - подходит для мощных промышленных сетей
• Широкий диапазон рабочих температур - надёжно работает в холодных регионах и неотапливаемых помещениях
• Жёсткая конструкция литого корпуса - устойчив к механическим воздействиям и вибрациям
• Фиксированная уставка защиты - исключает случайную настройку, повышает безопасность
• Производство КЭАЗ - гарантия совместимости с другими устройствами серии ВА57 и сервисной поддержки в России

Ограничения применения

• Не предназначена для установки на DIN-рейку без переходной платформы - требуется специальная монтажная плита
• IP20 не обеспечивает защиту от пыли и брызг - нельзя применять во влажных или запылённых средах без дополнительной оболочки
• Отсутствует возможность регулировки порогов защиты - уставка по перегрузке и КЗ фиксирована
• Не рекомендован для бытового использования - слишком мощный и дорогостоящий для квартирных нужд
• Требует точного соблюдения посадочных размеров - несовместим с другими типами автоматов без адаптеров

Примеры использования

• Щиты питания промышленных станков с двигателями мощностью до 75 кВт
• Контрольные пульты на конвейерных линиях в пищевой и химической промышленности
• Системы автономного энергообеспечения в северных районах РФ
• Подстанции и распределительные пункты с напряжением до 690 В
• Оборудование в нефтегазовой отрасли, где необходима работа при низких температурах

Практические советы

• При монтаже проверьте соответствие посадочных отверстий на плате - они должны точно совпадать с формой втычных контактов ВА57-35-344610-100А-1000-690AC-УХЛ3
• Используйте только медные кабели сечением до 35 мм2; алюминиевые жилы не рекомендуются из-за риска ослабления контакта
• Не используйте автомат вне диапазона –60…+40 C - даже при кратковременных перегревах возможна деформация корпуса
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - при вибрациях возможно ослабление
• Если требуется защита от пыли или влаги - устанавливайте ВА57 внутри герметичного корпуса с классом защиты IP54+
• Для замены - всегда используйте оригинальные комплектующие КЭАЗ, чтобы сохранить сертифицированные характеристики
