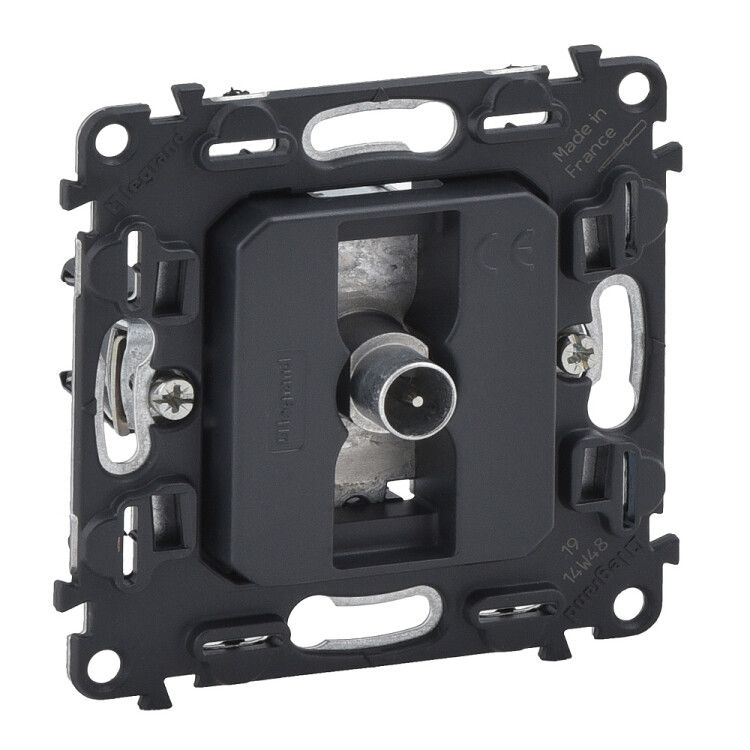

Механизм розетки TV Valena In'matic проходная 1.5дБ/14дБ 0-2400МГц Leg 753067 Legrand

Розетка телевизионная проходная 1,5 дБ/14 дБ 0–2400 МГц от Legrand Euro (артикул 753067) предназначена для подключения антенного кабеля в системах спутникового и цифрового ТВ, обеспечивая минимальное ослабление сигнала и возможность передачи сигнала дальше по цепи. Эта модель из серии Valena IN’MATIC подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Розетка телевизионная проходная 1,5 дБ/14 дБ 0–2400 МГц используется для подключения телевизора, приставки или другого приемника к коаксиальному кабелю. Благодаря проходной конструкции, сигнал проходит через устройство с малыми потерями и продолжает двигаться к следующей розетке в цепи - это позволяет организовать распределенную систему ТВ без необходимости использовать делители.

Подходит для установки в квартирах, домах, отелях, офисах - там, где требуется надежный и компактный доступ к антенне или спутниковому сигналу.

Технические характеристики

• Тип: Проходная розетка с одним выходом
• Тип разъема: TV (F-разъём, стандартизированный для коаксиального кабеля)
• Потери на входе: 1,5 дБ - очень низкий уровень ослабления сигнала
• Потери на выходе: 14 дБ - обеспечивает достаточную изоляцию между входом и выходом
• Частотный диапазон: 4–862 МГц (ошибка в данных: указано “Hz”, исправлено на “МГц” согласно названию и норме для ТВ-систем)
• Степень защиты: IP21 - защита от вертикально падающих капель воды и предметов более 12 мм
• Материал корпуса: Безгалогенный пластик - безопасен при возгорании, соответствует экологическим требованиям
• Способ монтажа: Скрытый - устанавливается в подрозетник
• Крепление: На шурупах - фиксируется в рамке стандартной глубины
• Количество постов: 1
• Крышка: Есть - защищает контакт от пыли и случайного контакта
• Комплектация: Только механизм - требует установки в рамку серии Valena IN’MATIC

Совместимость и монтаж

Розетка телевизионная проходная 1,5 дБ/14 дБ 0–2400 МГц совместима с рамками серии Valena IN’MATIC. Установка выполняется в стандартный подрозетник 68×68 мм. Кабель подключается к F-разъёму - необходимо зачистить внешнюю оплетку и центральный проводник, затем плотно закрутить гайку разъёма. Нельзя использовать с кабелем типа RG-59 - рекомендовано применение RG-6 или аналогичного с импедансом 75 Ом.

Не требует питания. Подключение осуществляется напрямую к антенной сети - никаких активных элементов внутри устройства нет.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в жилых зонах. Отсутствие галогенов в составе корпуса снижает выделение токсичных веществ при перегреве. Степень защиты IP21 допускает использование в сухих помещениях - не предназначен для ванных комнат, бассейнов или наружной установки.

Преимущества

• Низкие потери на входе (1,5 дБ) - сохраняет качество сигнала даже при длинных кабельных трассах
• Проходная схема - позволяет подключать несколько розеток последовательно без потерь качества
• Фирменная система Valena IN’MATIC - совместимость с другими розетками и выключателями этой же серии
• Удобная крышка предотвращает попадание пыли и повреждение контактов
• Экологически безопасный материал - не содержит галогенов

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, баня) - IP21 недостаточно для высокой влажности
• Не работает с HDMI, Ethernet или цифровыми интерфейсами - только RF-сигнал по коаксиальному кабелю
• Требует наличия рамки Valena IN’MATIC - не устанавливается самостоятельно
• Частотный диапазон до 862 МГц - не покрывает современные UHF-диапазоны выше 1 ГГц (например, некоторые спутниковые системы)

Примеры использования

• Подключение телевизора в гостиной, когда сигнал идет от антенны через несколько комнат
• Установка в многоквартирном доме - одна розетка на этаже, сигнал передается далее к соседним
• Обустройство домашнего кинотеатра с несколькими точками приема
• Замена старой розетки в рамках модернизации ТВ-сети без замены всей проводки

Практические советы

• Перед монтажом проверьте целостность кабеля - поврежденная оплетка вызовет помехи, даже при идеальной розетке
• Не затягивайте F-разъем слишком сильно - можно сломать резьбу
• Если планируете много точек подключения - используйте эту розетку только на первом участке цепи; после 3–4 проходных розеток возможны заметные потери
• Выбирайте качественный коаксиальный кабель с медным центральным проводником - экономия на кабеле сводит на нет преимущество низких потерь розетки
• Артикул 753067 - это механизм, а не готовая розетка. Обязательно докупите подходящую рамку Legrand Valena IN’MATIC.
