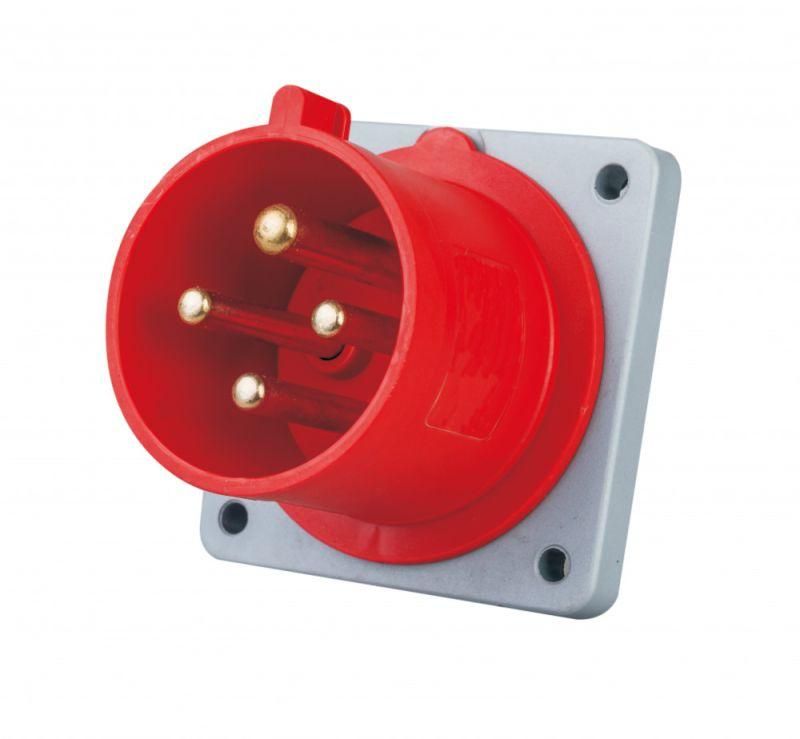

Вилка для скрытой проводки 3Р+РЕ 16А 380В IP44 ВЩ-103 | 26231DEK DEKraft APC

Вилка для скрытой проводки 3 полюса + защитный контакт 16А 380В IP44 ВЩ-103 от DEKraft предназначена для надёжного подключения оборудования с заземлением в условиях повышенной запылённости и влажности. Артикул 26231dek соответствует серии ВЩ-103 и используется там, где требуется безопасное временное питание - на стройплощадках, в мобильных станциях и специализированном транспорте.

Назначение и область применения

Вилка ВЩ-103 применяется для соединения переносного электрооборудования с распределительными щитами через скрытую проводку. Подходит для временных сетей на стройках, в автопарках, на производстве и в сервисных центрах. Конструкция обеспечивает безопасное подключение трёхфазных потребителей с заземлением - например, сварочных аппаратов, насосов, компрессоров и станков.

Технические характеристики

• Номинальный ток: 16 А
• Рабочее напряжение: до 400 В переменного тока (соответствует диапазону 380–415 В AC)
• Количество полюсов: 4 (3 фазы + защитный заземляющий контакт)
• Степень защиты: IP44 - защищает от брызг воды и частиц пыли размером более 1 мм
• Положение заземляющего контакта: 6 часов (стандарт CEE 614)
• Тип подключения: винтовые клеммы - позволяют закрепить жилы сечением до 4 мм2
• Материал корпуса: огнестойкий полиамид (высококачественный пластик)
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Вилка ВЩ-103 совместима с розетками того же типа - CEE 614, 3P+PE, 16А. Для монтажа необходимо:

• Завести кабель через уплотнительную гайку - предварительно снять изоляцию с жил на 10–12 мм
• Подключить фазы L1, L2, L3 и PE-проводник к соответствующим клеммам
• Затянуть винты усилием, достаточным для плотного контакта, но без перегрузки
• Установить вилку в штробу или распределительную коробку - она рассчитана на скрытую проводку

Не используйте с кабелями меньшего сечения - риск перегрева. Убедитесь, что диаметр кабеля соответствует размеру уплотнительной гайки - иначе нарушится защита IP44.

Безопасность и стандарты

Вилка ВЩ-103 соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Корпус изготовлен из самозатухающего полиамида, устойчивого к возгоранию. Герметизация и расположение контактов исключают случайное прикосновение к токоведущим частям при подключенном оборудовании.

Преимущества

• Высокая механическая прочность корпуса - выдерживает удары и нагрузки на стройплощадках
• Устойчивость к УФ-излучению - не теряет цвет и прочность при длительном воздействии солнца
• Защелкивающийся механизм - позволяет легко и надёжно фиксировать соединение с розеткой
• Долгий срок службы контактов - до 50 тысяч циклов подключения
• Чёткая маркировка полюсов - снижает вероятность ошибки при монтаже

Ограничения применения

• Не предназначен для постоянной встроенной проводки - только для временного или полуфиксированного подключения
• IP44 недостаточно для работы под дождём или в полностью затопляемых помещениях
• Не совместим с бытовыми разъёмами (например, Schuko или евровилками)
• Не рекомендуется использовать при температуре ниже –25C - материал становится хрупким

Примеры использования

• Подключение сварочного аппарата к распределительному щиту на стройке
• Электропитание компрессора в ремонтной мастерской
• Временные сети питания для освещения и инструментов на объектах с открытой проводкой
• Электрооборудование в спецтехнике - автокранах, бетономешалках, передвижных генераторах

Практические советы

• Перед первым использованием проверьте затяжку винтов - после нескольких циклов подключения они могут ослабнуть
• При замене кабеля используйте тот же тип и сечение - иначе нарушается класс защиты IP44
• Не допускайте попадания влаги внутрь корпуса во время монтажа - даже при IP44 вода может вызвать коррозию контактов
• Для долговечности регулярно очищайте контакты от пыли и оксидов - особенно в пыльных средах
• Выбирайте парную розетку той же серии - ВЩ-103 от DEKRAFT гарантирует точное соответствие по форме и глубине посадки
