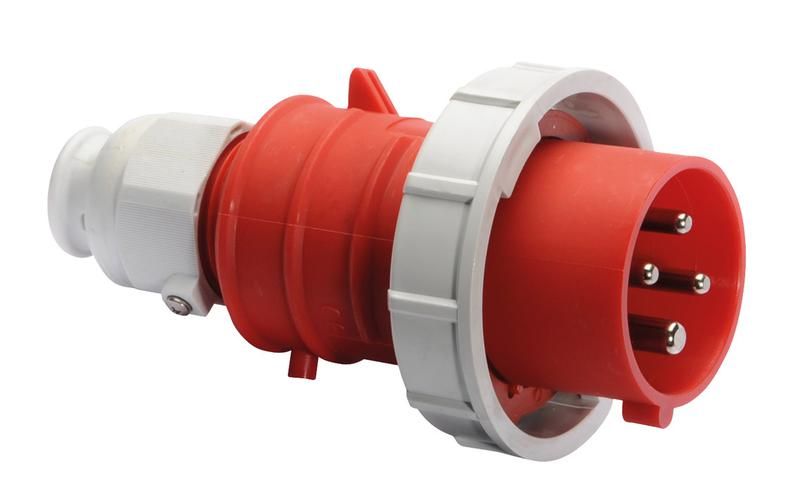

Вилка кабельная 16A 4р(3P+PE) 6h 400В IP67 Quick-Connect I 21349-Bals Bals

Вилка кабельная Bals 21349 предназначена для надёжного подключения мобильного оборудования к трёхфазной сети 400 В с защитой от пыли и воды. Подходит для условий с высокой запылённостью, влажностью или частой мойкой - например, на производствах, в логистике или на стройплощадках.

Назначение и область применения

Эта вилка используется для временного или постоянного подключения мощного оборудования к трёхфазным сетям. Четыре полюса обеспечивают передачу трёх фаз и защитного заземления (3P+PE). Применяется там, где требуется быстрый и безопасный монтаж: станки, насосы, компрессоры, конвейеры, сварочные аппараты, оборудование с частым перестроением расположения.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузки до 10 кВт при 400 В
• Напряжение: 400 В - рассчитана на трёхфазную сеть с заземлением
• Количество полюсов: 4 (3 фазы + PE)
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип подключения: безвинтовая клемма - провода зажимаются механически, без инструментов
• Материал корпуса: прочный термостойкий пластик
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля
• Оrientация подключения: прямолинейная - кабель входит прямо, без изгиба
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что снижает риск случайного замыкания при установке
• Цвет: красный - стандартизированная цветовая маркировка для трёхфазных соединений

Совместимость и монтаж

Вилка совместима с кабелями с внешним диаметром 8–15 мм, соответствующими требованиям к жилам до 4×4 мм2. Установка занимает менее одной минуты: зачистите концы проводов, вставьте их в клеммы и закройте крышку - зажим произойдёт автоматически. Уплотнительная гайка затягивается руками, не требует ключа. Для правильного монтажа проверьте соответствие диаметра кабеля указанному диапазону - слишком толстый кабель не войдёт, слишком тонкий - не будет плотно удерживаться.

Безопасность и стандарты

Изделие соответствует международным нормам для промышленных соединителей IEC 60309. Красный цвет указывает на рабочее напряжение 400 В, что исключает путаницу с другими системами. Конструкция предотвращает случайное отключение при нагрузке благодаря механической фиксации штекера. Наличие заземляющего контакта в нижнем положении снижает риск поражения током при подключении/отключении под напряжением.

Преимущества

• Быстрая сборка и демонтаж - нет необходимости использовать отвертки или ключи
• Высокая степень защиты IP67 позволяет применять в сложных условиях: цехах с брызгами, на открытых площадках, при мойке оборудования
• Фиксированный порядок контактов (6 ч) гарантирует правильное подключение заземления
• Красный корпус легко отличить от других типов вилок - повышает безопасность персонала
• Пластиковый корпус устойчив к химическим воздействиям и перепадам температур

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь кратковременное погружение
• Работает только при температуре от -25C до +60C - не используйте в экстремально холодных или нагреваемых средах вне этого диапазона
• Не совместим с кабелями меньшего сечения (<1.5 мм2) или большего диаметра (>15 мм)
• Не рекомендуется для подключения устройств с импульсными нагрузками выше 16 А - возможен перегрев клемм

Примеры использования

• Подключение переносного станка с ЧПУ на металлообрабатывающем участке
• Временное питание насосной группы на стройке
• Соединение воздушного компрессора с распределительной щитовой
• Передвижной сварочный аппарат на объекте с частой сменой местоположения
• Оборудование в пищевой промышленности, где регулярно проводится мойка

Практические советы

• Перед первым использованием проверьте, чтобы все жилы были правильно вставлены - особенно заземление (PE) должно попасть именно в контакт “6 ч”
• При многократном подключении/отключении следите за состоянием уплотнительной гайки - при появлении трещин замените её
• Не используйте силовые кабели с медными жилами меньше 2.5 мм2 - это увеличивает риск перегрева
• При работе в условиях повышенной влажности после каждого отключения протирайте контакты сухой тканью
• Заказывайте пару вилка-розетка одного артикула (например, Bals 21349 и аналогичная розетка) - это гарантирует точное соответствие и долгую службу
