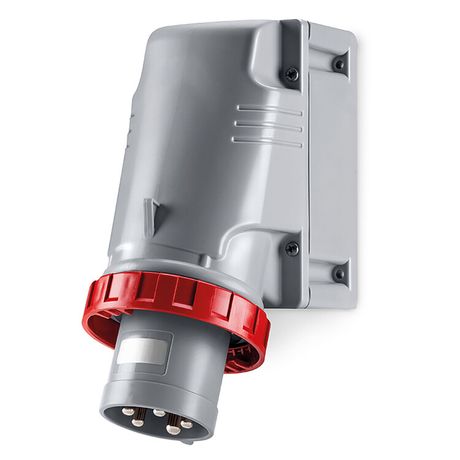

Вилка настенная Quadro IP67 63А 3P+E+N 400В DKC (ДКС) DIS245M6398

Вилка настенная 63А 3P+E+N 400В IP67 от бренда DKC (ДКС), артикул dis245m6398, предназначена для стационарного подключения мощного оборудования через настенную точку. Отличается повышенной защитой IP67, прочным пластиковым корпусом и надежным винтовым зажимом, что делает её подходящей для промышленных условий.

Назначение и область применения

Этот тип вилки предназначен для постоянного подключения промышленного оборудования к сети 400 В переменного тока частотой 50 Гц. Устанавливается на стену или другую твердую поверхность, обеспечивая безопасную и устойчивую точку подключения. Подходит для питания станков, насосов, компрессоров, конвейеров и других устройств мощностью до 25 кВт. Часто применяется в цехах, на складах, в пищевой и химической промышленности, где требуется защита от пыли и воды.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Количество фаз: 3 (L1, L2, L3)
• Количество полюсов: 5 (3 фазы + N + PE)
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Род тока: Переменный (AC), 50 Гц
• Сечение кабеля: 4–6 мм2
• Тип подключения: Винтовые клеммы
• Материал корпуса: Пластик, термостойкий (GWFI +960C)
• Цвет: Красный (стандарт для промышленных разъёмов)
• Габариты: 118×267×179 мм
• Расстояние между крепёжными отверстиями: 96×204 мм
• Оrientация подключения: Наклонная (угол установки оптимизирован для удобства подключения кабеля)
• Положение заземления: 6 часов (заземляющий контакт расположен внизу)
• Кабельный ввод: Уплотнительная гайка (герметичное крепление кабеля)

Совместимость и монтаж

Вилка совместима с розетками стандарта CEE 400V/63A, в том числе серий Quadro от DKC. Для монтажа используйте два крепёжных отверстия с шагом 96×204 мм. Установите вилку на вертикальную поверхность, предварительно просверлив отверстия под шурупы. Подключайте кабели сечением 4–6 мм2 - большие сечения не войдут в клеммы. Убедитесь, что провода зачищены на 10–12 мм и плотно затянуты винтами. Уплотнительная гайка должна быть закручена до герметизации кабеля - это исключит попадание влаги внутрь.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных разъёмов. Материал корпуса выдерживает температуру до 960 C (класс GWFI), что снижает риск распространения пламени при перегреве. Защита IP67 позволяет использовать вилку во влажных, запылённых и моющихся средах. Цвет красный соответствует нормам безопасности для сетей 400 В.

Преимущества

• Высокая степень защиты IP67 - работает даже при прямом воздействии воды и пыли
• Надёжные винтовые клеммы - минимизируют риск ослабления контакта при вибрациях
• Термостойкий пластик - не деформируется при перегрузках
• Наклонная ориентация - упрощает подключение кабеля под углом, снижает нагрузку на место входа
• Ярко-красный цвет - легко распознаётся как источник высокого напряжения
• Совместимость с серией Quadro - можно собирать систему из однотипных элементов

Ограничения применения

• Не предназначена для частых вставлений/выниманий - рассчитана на стационарное использование
• Не подходит для кабелей сечением менее 4 мм2 или более 6 мм2 - возможен перегрев или плохой контакт
• Не следует применять в условиях постоянного погружения в воду - IP67 допускает лишь временное погружение
• Не рекомендуется для использования вне помещений без дополнительной защиты от прямого солнечного света - пластик может стареть быстрее
• Не совместима с розетками других стандартов (например, Schuko, UK, US)

Примеры использования

• Подключение сварочных аппаратов на заводе
• Фиксированный доступ к питанию конвейерной линии в пищевом цехе
• Точка подключения насосной группы на очистных сооружениях
• Электропитание крупного компрессора в логистическом складе
• Оборудование с требованием мойки (CIP/SIP) - благодаря IP67 можно мыть всю площадь без демонтажа

Практические советы

• Выбирайте кабель с медными жилами - алюминий плохо сочетается с винтовыми клеммами этого класса
• Проверяйте момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает жилу
• При монтаже в сыром месте используйте дополнительный силиконовый уплотнитель вокруг кабельного ввода
• Не заменяйте уплотнительную гайку на аналоги - она подобрана под конкретный диаметр кабеля
• При использовании в составе системы Quadro - все элементы должны быть одного производителя и серии для гарантии совместимости
• Проверяйте соответствие фаз перед первым включением - неверное подключение может повредить оборудование
