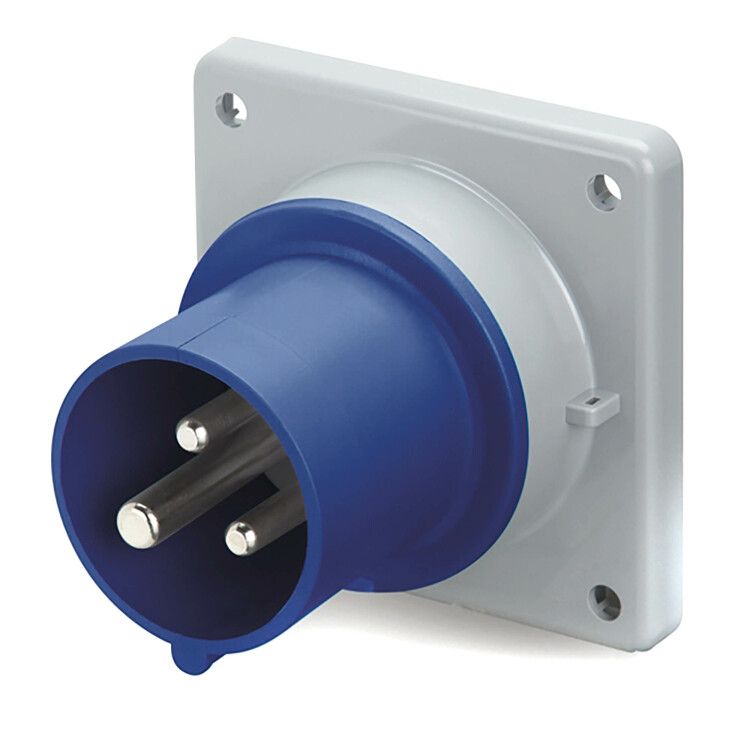

Вилка скрытой установки IP44 16A 2P+E 230В | DIS2431693 DKC ДКС

Вилка скрытой установки IP44 16A 2P+E 230В от бренда DKC (ДКС), артикул dis2431693, предназначена для надёжного подключения стационарного оборудования через панельную установку. Эта модель из серии Quadro обеспечивает безопасное питание устройств до 16 А при напряжении 230 В, защищённых от брызг и пыли.

Назначение и область применения

Вилка скрытой установки IP44 16A 2P+E 230В используется для фиксированного подключения электрооборудования к сети через стеновые или панельные монтажные коробки. Подходит для промышленных и коммерческих объектов, где требуется надёжное и долговечное соединение. Часто применяется на станках, насосах, конвейерах, системах вентиляции и других устройствах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Частота: 50/60 Гц
• Количество полюсов: 3 (2 фазы + заземление)
• Степень защиты: IP44 - защита от брызг воды и частиц размером более 1 мм
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов сечением 1–2,5 мм2
• Конструкция: вилка для поверхностного монтажа, но рассчитана на скрытую установку в нишу
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Цвет: синий - соответствует стандартному цветовому кодированию для промышленных разъёмов
• Положение заземляющего контакта: 6 часов (нижнее положение при вертикальном монтаже)
• Ориентация: прямоугольная форма - совместима с большинством стандартных панелей
• Испытан на ударную прочность: уровень 5 (соответствует IEC 60309)
• Температурная стойкость контактов: до +960 °С (GWFI)

Совместимость и монтаж

Вилка скрытой установки IP44 16A 2P+E 230В совместима с розетками серии Quadro того же класса - CEE 16 A 2P+E. Для монтажа требуется подготовить отверстие в стеновой панели или распределительной коробке с габаритами, соответствующими форме вилки. Кабель подводится сзади, жилы затягиваются винтовыми клеммами. Обязательно соблюдайте полярность: L1, L2 - фазы, PE - заземление. Максимальное сечение провода - 2,5 мм2. Не используйте провода меньше 1 мм2 - они плохо фиксируются в клемме.

Безопасность и стандарты

Вилка соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Сертифицирована на работу в условиях повышенной влажности и наличия пыли благодаря степени защиты IP44. Конструкция исключает случайное выдергивание штекера при работе. Материал корпуса не поддерживает горение и устойчив к воздействию ультрафиолета - подходит для помещений с естественным освещением или наружных установок в закрытых щитах.

Преимущества

• Высокая механическая прочность корпуса - выдерживает удары и вибрацию
• Надёжная фиксация проводов в винтовых клеммах - снижает риск нагрева и окисления контактов
• Устойчивость к УФ-излучению - сохраняет цвет и целостность даже при длительном воздействии света
• Синий цвет - легко отличается от бытовых разъёмов, предотвращает путаницу в сетях
• Совместимость с сериями Quadro - позволяет использовать единую систему комплектующих

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует защиту от струй или потока жидкости
• Не рекомендован для открытых уличных площадок без дополнительной защиты (например, кожуха)
• Работает только в сетях переменного тока 230 В - не подходит для постоянного тока или 400 В трёхфазных систем
• Не допускается использование с проводами сечением менее 1 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не является взрывозащищённым - не применять в опасных зонах с воспламеняющимися газами или пылью

Примеры использования

• Подключение сварочных аппаратов к стационарной панели на производстве
• Электроснабжение насосов в канализационных станциях
• Разъём питания для конвейерных линий в пищевой промышленности
• Точки подключения вентиляторов и компрессоров в HVAC-системах
• Передвижные станки с фиксированной точкой подключения внутри цеха

Практические советы

• При монтаже вилки скрытой установки IP44 16A 2P+E 230В обязательно проверьте глубину ниши - она должна полностью вместить корпус без выпирания
• Перед затяжкой клемм удалите изоляцию с проводов точно на 8–10 мм - слишком длинный конец может замкнуть на корпус
• Проверяйте плотность затяжки винтов - недостаточно затянутый контакт вызывает нагрев, перетянутый - повредит медную жилу
• Для обслуживания отключайте питание и используйте индикатор напряжения - даже при отключенном оборудовании в клеммах может остаться заряд
• При использовании в сыром помещении регулярно осматривайте контакты на наличие окисления - особенно после сезонных перепадов температуры
