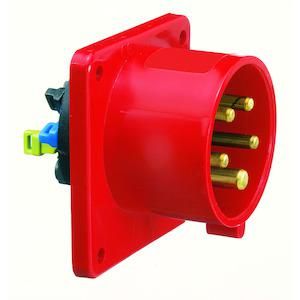

Вилка встраиваемая 16А 5п 3P+N+PE 6ч 400В IP44 Quick Connect Bals 282001 282001-Bals

Вилка встраиваемая/силовая 16А 5P 400В IP44 от Bals (артикулы 282001 и 282001-bals) предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной запылённости или влажности. Конструкция рассчитана на постоянную работу в промышленных системах, где важна безопасность и быстрый монтаж.

Назначение и область применения

Эта вилка используется для подключения мощного трёхфазного оборудования, требующего заземления — например, станков, насосов, компрессоров, конвейеров. Устройство устанавливается встроенно в стену, панель или корпус машины, обеспечивая прочное и защищённое соединение. Подходит для помещений с высокой влажностью или пылью, где требуется защита от случайного доступа к контактам.

Технические характеристики

• Максимальный ток: 16 А — выдерживает нагрузку до 16 ампер, что соответствует мощности около 11 кВт при 400 В.
• Напряжение: 400 В — рассчитана на трёхфазную сеть с нулём и заземлением (TN-S, TN-C-S).
• Количество полюсов: 5 — три фазы (L1, L2, L3), один ноль (N), один заземление (PE).
• Степень защиты: IP44 — защищает от твердых частиц больше 1 мм и брызг воды со всех сторон.
• Тип подключения: Безвинтовая клемма — провода фиксируются путём вставки и замыкания рычага; не требуют отвертки после установки.
• Ориентация подключения: Прямолинейная — кабель вводится прямо, без изгиба, удобно для прокладки в каналах и трубах.
• Материал корпуса: Пластик — термостойкий, самозатухающий, устойчив к механическим воздействиям.
• Положение заземляющего контакта: 6 часов — заземляющий контакт расположен внизу, что снижает риск случайного касания при подключении.
• Цвет: Красный — стандартизированная цветовая маркировка для силовых цепей 400 В.

Совместимость и монтаж

Вилка совместима с розетками того же типа — 5P, 16A, IP44, с аналогичным расположением контактов. Для монтажа необходима подготовленная ниша глубиной не менее 50 мм. Диаметр посадочного отверстия — 60 мм, проверьте соответствие перед установкой. Безвинтовые клеммы позволяют подключить провода сечением от 0,75 до 4 мм². После вставки провода зажимаются одним движением рычага — контроль затяжки осуществляется визуально по положению жилы в окне клеммы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60309-2 и EN 60309-2 для штепсельных соединителей промышленного назначения. Цвет красный указывает на рабочее напряжение 400 В, что соответствует международной практике предупредительной маркировки. Защита IP44 исключает попадание крупной пыли и брызг воды, повышая безопасность при обслуживании.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам — экономия времени при сборке и ремонте.
• Удобная ориентация контактов — заземление внизу снижает риск ошибок при подключении.
• Высокая степень защиты IP44 — позволяет использовать в цехах, на открытых площадках, в помещениях с частой мойкой.
• Красный цвет корпуса — визуальное отличие от бытовых устройств, предотвращает случайное использование в других целях.

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду — IP44 не обеспечивает герметичность при длительном контакте с жидкостью.
• Не рекомендуется для использования в средах с агрессивными химическими веществами — пластиковый корпус не устойчив к растворителям и маслам.
• Запрещено применять с током выше 16 А — перегрузка вызовет нагрев и выход из строя клемм.
• Не совместима с розетками других типов (например, 3P+PE или 2P+T) — необходимо точное соответствие по количеству и расположению контактов.

Примеры использования

• Подключение трехфазного станка ЧПУ в металлообработке.
• Разъём для питания воздушного компрессора на заводе.
• Фиксированный вход для питательного устройства в пищевой промышленности.
• Силовой разъём на конвейере с двигателями 3–5 кВт.

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером.
• При использовании многожильных проводов используйте наконечники — они обеспечивают лучший контакт в безвинтовых клеммах.
• Проверяйте плотность посадки вилки в нишу — люфт может привести к деформации корпуса при эксплуатации.
• Для долговечности не допускайте перегибов кабеля у входа в вилку — используйте кабельные вводы или гофру.
• При замене старой вилки сверьте номер артикула — модели 282001 и 282001-bals идентичны по функционалу, различаются лишь партиями производства.
