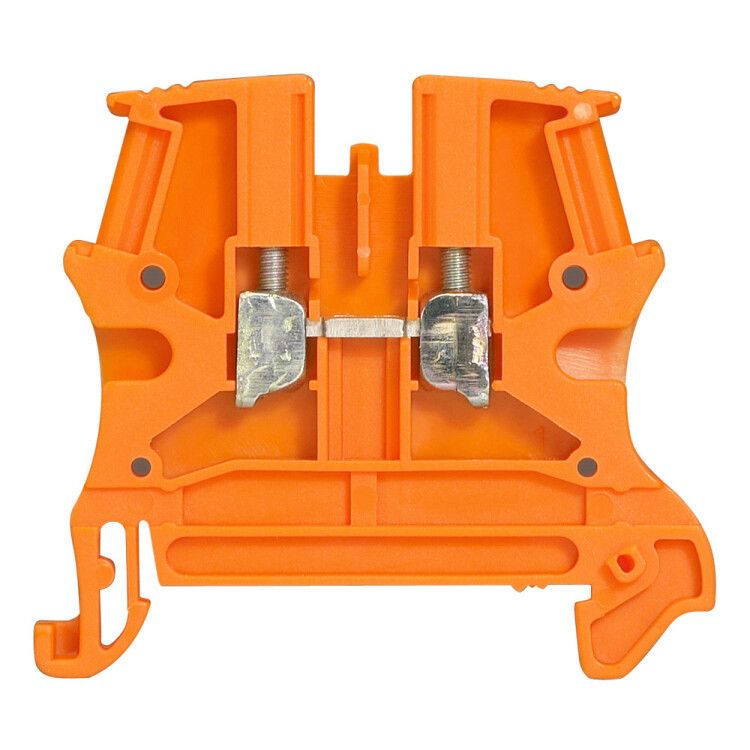

Винтовая клемма Viking 3 - однополюсная 1 вход/1 выход шаг 5 мм оранжевый | 037120 Legrand

Клемма винтовая 2,5х5, неотключаемая цепь, оранжевая, однополюсная, 1 вход/1 выход, шаг 5 мм от Legrand Euro - надёжное решение для постоянного соединения проводов в распределительных щитах на DIN-рейке. Артикул 037120 подходит для задач, где требуется исключить случайное отключение цепи, например, в системах управления, автоматики и промышленном оборудовании.

Назначение и область применения

Эта клемма предназначена для создания прочного и долговечного электрического соединения между двумя проводниками. Отличается от обычных клемм тем, что цепь нельзя отключить без физического демонтажа - она не имеет переключателя или рычага. Подходит для стационарной установки там, где важно сохранить целостность соединения: системы освещения, терморегуляторы, контроллеры, приводы, преобразователи частоты, а также в условиях повышенной вибрации.

Технические характеристики

• Номинальный ток: 24 А - выдерживает нагрузки до этого значения при нормальных условиях
• Номинальное напряжение: 800 В - безопасно используется в сетях до 800 В переменного или постоянного тока
• Диапазон сечений провода: 0,25–2,5 мм2 - подходит для медных жил от тонких сигналов до силовых кабелей
• Шаг подключения: 5 мм - стандартный интервал для компактного расположения на DIN-рейке
• Высота: 46,5 мм - учитывайте этот размер при планировании плотности сборки шкафа
• Рабочая температура: от –5 до +40 C - не рекомендуется применять в холодильных камерах или на открытых площадках без защиты
• Материал корпуса: термопласт - устойчив к механическим повреждениям и химическим воздействиям
• Класс воспламеняемости: V2 - самозатухающий материал, снижает риск распространения огня
• Взрывозащищённость: да - соответствует требованиям для зон с потенциально взрывоопасной средой (например, газовые насосные, химические производства)

Совместимость и монтаж

Клемма 037120 монтируется на стандартную DIN-рейку типа TS35. Крепится защёлкой - просто вставьте её в рейку до характерного щелчка. Соединение проводов осуществляется через винты с боковой стороны. Для работы необходима замыкающая пластина - без неё цепь будет разорвана. Установите её перед первым подключением. Обязательно используйте только подходящий по сечению провод: слишком толстые жилы повредят контакт, слишком тонкие - плохо зажмутся и будут греться.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в промышленной среде. Наличие класса воспламеняемости V2 и взрывозащиты делает его допустимым для использования в помещениях категории Ex. Применение в соответствии с ГОСТ Р МЭК 60947-7-1 обеспечивает соответствие европейским и российским нормам.

Преимущества

• Уникальная функция “неотключаемая цепь” предотвращает случайное отсоединение при вибрации или внешнем воздействии
• Замыкающая пластина позволяет легко формировать последовательные цепочки нескольких клемм
• Оранжевый цвет корпуса - удобная визуальная маркировка для быстрого определения цепей в шкафу
• Стандартный шаг 5 мм совместим с большинством модульных решений Legrand Viking и аналогичными сериями

Ограничения применения

• Не предназначен для частого отключения - для таких задач выбирайте клеммы с рычажным механизмом
• Работает только в закрытых щитах: температурный диапазон (-5…+40 C) не позволяет использовать вне помещений без тепловой защиты
• Требуется обязательная установка замыкающей пластины; без неё устройство не работает
• Не подходит для многожильных проводов без наконечников - возможен перелом жил при затяжке

Примеры использования

• Подключение датчиков температуры к ПЛК в цехе
• Фиксация питания двигателей на конвейере
• Объединение цепей управления в распределительном щите на нефтебазе
• Сборка группового освещения в производственных помещениях с высокими требованиями к надёжности

Практические советы

• Перед затяжкой винта удалите изоляцию точно на 8–10 мм - недостаточно зачищенный провод не войдёт, слишком длинный - риск замыкания
• Используйте отвертку с правильным наконечником (PZ1/PZ2); переусердствовать с моментом затяжки опасно - можно сломать пластик или деформировать контакт
• Проверяйте плотность соединения после монтажа: легкий дерганый тест провода покажет, хорошо ли он зажат
• При сборке нескольких клемм в ряд - всегда устанавливайте замыкающую пластину между каждой парой, чтобы избежать обрыва цепи
• Артикул 037120 совместим с другими изделиями серии Viking 3 - можно комбинировать с клеммами других типов в одном шкафе
