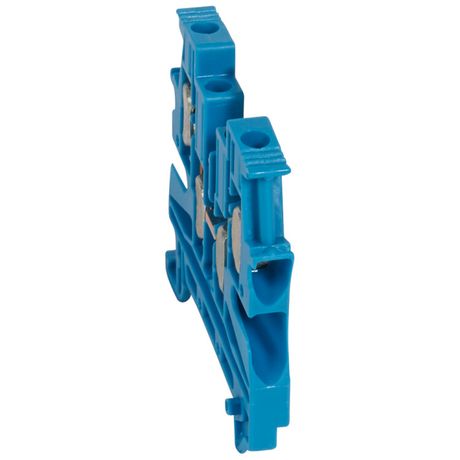

Винтовая клемма Viking 3 - однополюсная 2 входа/2 выхода шаг 6 мм синий | 037109 Legrand

Клемма 4х6 мм, 1 вход/2 выхода, нейтраль, винтовая от Legrand Euro (артикул 037109) предназначена для надёжного распределения нулевого провода в распределительных щитах. Простая, компактная и совместимая с DIN-рейкой, она обеспечивает безопасное соединение до трёх жил сечением до 6 мм2.

Назначение и область применения

Эта клемма используется для создания ответвлений нулевого проводника (нейтрали) в электрических щитах. Подходит для распределения одного входящего провода на два выходящих - идеально для группового подключения нулей в бытовых и промышленных системах. Часто применяется в щитах жилых домов, офисов, производственных линиях и объектах с высокой плотностью коммуникаций.

Технические характеристики

• Количество контактов: 3 (1 вход, 2 выхода)
• Сечение жил: 0,25–6 мм2 - поддерживает медные и многожильные провода
• Номинальное напряжение: 500 В - рассчитана на работу в сетях до 400 В переменного тока
• Номинальный ток: 32 А - выдерживает нагрузки типичных групп освещения и розеток
• Способ монтажа: фиксация на DIN-рейку 35 мм с защёлкой
• Ширина: 6 мм - компактный формат, позволяет устанавливать несколько клемм рядом
• Количество клемм на уровне: 4 - каждая клемма имеет 4 точки зажима, что даёт гибкость при подключении
• Рабочая температура: от –5 до +40 C - оптимальна для внутренних помещений
• Высота: 51,5 мм - учтите при планировании места в щите
• Позиция соединения: сбоку - удобно для прокладки проводов параллельно рейке
• Материал корпуса: термопласт - устойчив к механическим повреждениям и перегреву
• Класс воспламеняемости: V2 - самозатухающий материал, снижает риск распространения огня
• Цвет: синий - стандартизирован для обозначения нулевых проводников

Совместимость и монтаж

Клемма 4х6 мм, 1 вход/2 выхода, нейтраль, винтовая легко монтируется на стандартную DIN-рейку 35 мм. Защёлка обеспечивает прочное и быстрое крепление - достаточно вставить и нажать до характерного щелчка. Для демонтажа потяните за рычаг фиксатора. Каждый контакт затягивается винтом - используйте отвертку с плоским лезвием. Убедитесь, что зачищенная часть жилы не превышает 8–10 мм, чтобы избежать плохого контакта или повреждения изоляции. Возможна установка перемычек между соседними клеммами - это позволяет последовательно соединить несколько точек без дополнительных проводов.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок. Материал корпуса класса V2 предотвращает распространение горения. Продукт сертифицирован для работы во взрывоопасной среде - допущен к применению в помещениях с повышенным риском возгорания. Номинальные значения напряжения и тока обеспечивают запас по нагрузке даже при длительной работе.

Преимущества

• Удобство сборки: одна клемма заменяет три отдельных соединения
• Стандартный цвет (синий) - сразу видно, что это ноль, снижает вероятность ошибки при обслуживании
• Поддержка широкого диапазона сечений - от тонких контрольных проводов до мощных фазных жил
• Возможность установки перемычек - экономит место и количество проводов внутри щита
• Известный бренд Legrand - гарантия качества и долговечности

Ограничения применения

Не предназначен для использования вне закрытых щитов - не имеет защиты IP. Не рекомендуется для постоянного подключения проводов сечением более 6 мм2 - возможен перегрев и деформация контактов. Температурный диапазон (-5…+40 C) исключает применение в неотапливаемых помещениях зимой или в условиях высоких внешних температур (например, на чердачных щитах без вентиляции). Не использовать в цепях постоянного тока выше 500 В - клемма рассчитана только на переменный ток.

Примеры использования

• Распределение нуля от главного шины на группы розеток в квартире
• Объединение нейтральных проводов нескольких светильников в одном контуре
• Подключение нуля к автоматическим выключателям в промышленном щите
• Замена старых “скруток” на надёжные клеммы в модернизированных щитах

Практические советы

• Перед монтажом проверьте, что все жилы имеют одинаковое сечение - смешивание слишком толстых и тонких проводов в одной клемме может вызвать неравномерное давление и нагрев
• При использовании перемычек выбирайте те же модели от Legrand - они точно подходят по форме и контакту
• После монтажа проверьте затяжку винтов - слабый контакт - основная причина перегрева
• Учитывайте высоту 51,5 мм при проектировании щита - не забудьте о свободном месте сверху для других элементов
• Артикул 037109 - это часть серии Viking 3; если нужна аналогичная клемма для фазы, ищите красные варианты той же серии
