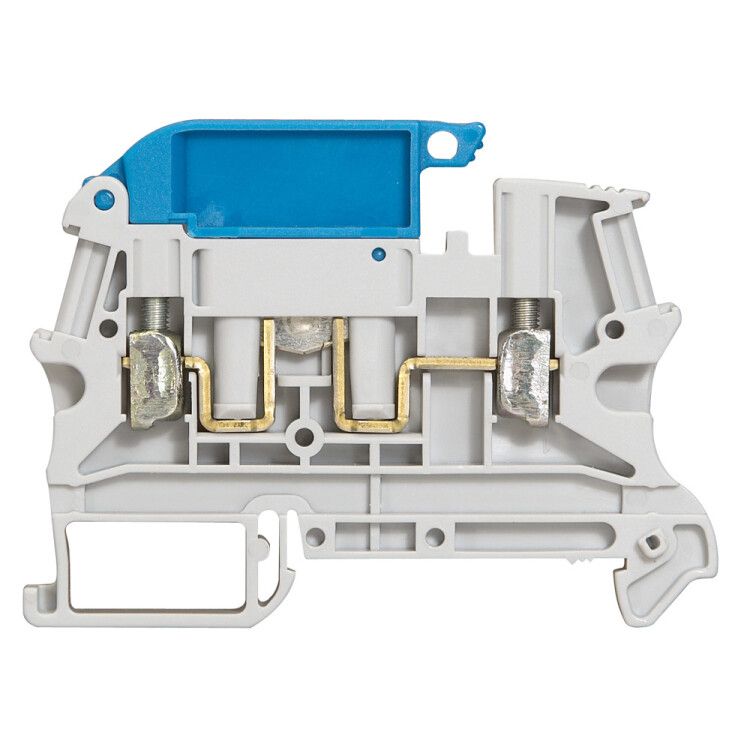

Винтовые клеммы Viking 3 с разъеденителем общ. назн шаг 6 мм | 037183 Legrand

Клемма 2.5х6 с разъединителем шаг 6 мм от Legrand Euro - надёжное решение для быстрого и безопасного соединения проводов сечением до 2,5 мм2 в распределительных щитах на DIN-рейке. Артикул 037183 и серия Viking 3 обеспечивают совместимость с промышленными системами управления и автоматикой.

Назначение и область применения

Эта клемма предназначена для коммутации силовых и управляющих цепей постоянного и переменного тока. Подходит для монтажа в электрощитах промышленного оборудования, систем автоматизации, конвейеров, насосов и других устройств, где требуется частая проверка, обслуживание или переключение цепей. Разъединитель позволяет отключить участок цепи без демонтажа проводов - это особенно удобно при диагностике и ремонте.

Технические характеристики

• Диапазон сечений провода: 0,25–2,5 мм2 - подходит для медных жил стандартной толщины, используемых в управлении и слаботочных цепях;
• Номинальный ток: 15 А - выдерживает нагрузки типичных промышленных контроллеров и исполнительных механизмов;
• Номинальное напряжение: 500 В - обеспечивает безопасную работу в сетях до 400 В переменного тока;
• Шаг подключения: 6 мм - стандартизированная ширина между контактами, совместима с большинством модульных решений;
• Способ монтажа: фиксация на DIN-рейку 35 мм - легко устанавливается и снимается без инструментов;
• Тип соединения: винтовое - надёжный контакт, не требует специальных инструментов для затяжки;
• Количество контактов: 2 - один вход, один выход, формирует последовательное соединение;
• Рабочая температура: от –5 до +40 C - оптимальна для внутренних помещений с нормальным микроклиматом;
• Высота: 52,5 мм - компактный размер, экономит место в щите;
• Позиция соединения: сбоку - провода заходят горизонтально, что упрощает маршрутизацию;
• Материал корпуса: термопласт - устойчив к механическим повреждениям и химическим воздействиям;
• Класс воспламеняемости: V2 - самозатухающий материал, снижает риск распространения пламени;
• Наличие тестового гнезда: да - можно проверить наличие напряжения пробником без вскрытия клеммы;
• Цвет: серый - соответствует цветовой гамме серии Viking 3 и легко сочетается с другими элементами щита;
• Возможность установки замыкающей пластины: да - позволяет соединить несколько клемм в одну цепь без дополнительных перемычек.

Совместимость и монтаж

Клемма 2.5х6 с разъединителем шаг 6 мм совместима с любыми DIN-рейками 35 мм, в том числе от Legrand, Schneider, Siemens и других производителей. Установка происходит путём защёлкивания - достаточно приложить к рейке и нажать до характерного щелчка. Для снятия - потянуть за рычаг фиксатора. Каждая клемма имеет два зажима: верхний - для входящего провода, нижний - для исходящего. Затяжка винтов осуществляется обычной отверткой. Наличие тестового гнезда позволяет использовать стандартные щупы мультиметра без отсоединения проводов.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 60947-7-1 для аппаратов коммутационных. Материал корпуса класса V2 обеспечивает ограниченную устойчивость к возгоранию. Применение в условиях выше +40 C или ниже –5 C не рекомендуется - возможна потеря эластичности материала и снижение надёжности контакта. Не предназначен для работы во взрывоопасных средах или на открытом воздухе без защиты.

Преимущества

• Удобство диагностики благодаря тестовому гнезду - не нужно откручивать винты для проверки напряжения;
• Функция разъединителя позволяет временно отключить цепь без потери проводов - снижает время простоя при обслуживании;
• Поддержка установки замыкающих пластин - ускоряет сборку параллельных цепей и уменьшает количество проводов внутри щита;
• Стандартный шаг 6 мм - позволяет плотно укладывать несколько клемм рядом без перегрева и помех;
• Надёжная фиксация на DIN-рейке через защёлку - исключает случайное выпадение даже при вибрациях.

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм2 - попытки вставить больший провод могут повредить зажим;
• Запрещено использование вне диапазона температур –5…+40 C - высокая влажность, холод или нагрев свыше 40 C снижают срок службы;
• Не рассчитана на многожильные провода без наконечника - при использовании мягких многожильных проводов рекомендуется применять наконечники типа “пальцы”;
• Не предназначена для подключения алюминиевых проводов - только медные;
• Не следует использовать в помещениях с повышенным уровнем пыли или химических паров - отсутствует герметизация.

Примеры использования

• Подключение датчиков и реле в панелях управления станков;
• Разводка сигналов от PLC к исполнительным устройствам (электромагниты, клапаны);
• Объединение нескольких цепей освещения в одном ряду с помощью замыкающих пластин;
• Создание контрольных точек для сервисного обслуживания - например, для подключения портативного анализатора.

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вставлен до упора - недостаточно глубокий ввод вызывает перегрев;
• Для многожильных проводов используйте наконечники - они предотвращают заплетание жил и увеличивают площадь контакта;
• При групповом монтаже нескольких клемм 2.5х6 с разъединителем шаг 6 мм от Legrand Euro, учитывайте высоту 52,5 мм - планируйте свободное пространство для открывания крышек и доступа к винтам;
• Замыкающие пластины лучше устанавливать сразу после монтажа - так проще избежать перепутывания цепей;
• Артикул 037183 и 37183 - это один и тот же продукт; различие в номерах связано с системами учёта партнёрских компаний - выбирайте любой подходящий вам.
