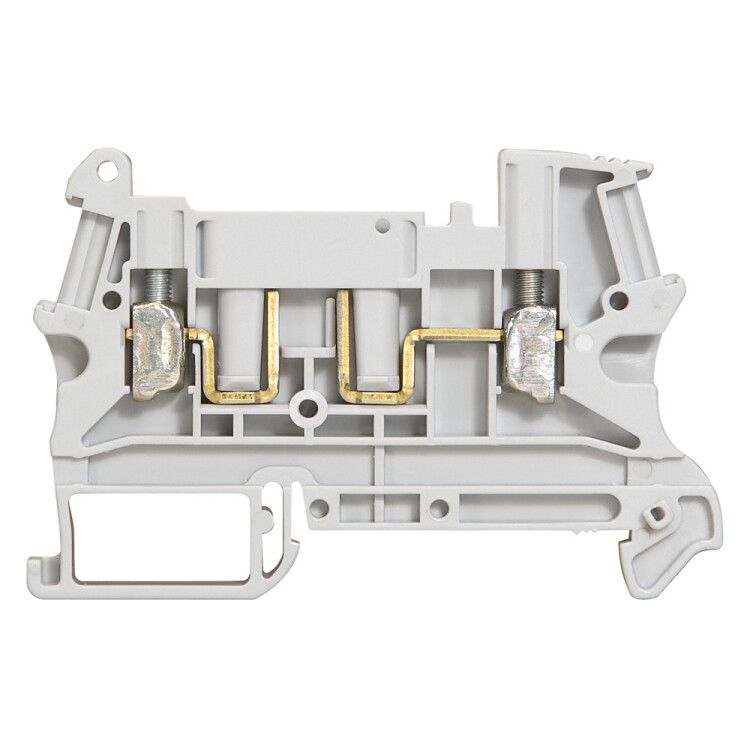

Винтовая клемма Viking 3 - с разъединителем однополюсная разрывом цепи шаг 6 мм | 037180 Legrand

Клемма винтовая 2,5 мм² шаг 6 мм открытая с разъединителем однополюсная с разрывом цепи от Legrand (артикул 037180) предназначена для надёжного и безопасного соединения проводов в распределительных щитах на DIN-рейке. Эта модель обеспечивает быстрый доступ к контактам и возможность физического разрыва цепи без демонтажа.

Назначение и область применения

Эта клемма используется для коммутации слаботочных и силовых цепей до 15 А и 500 В. Подходит для сборки автоматических выключателей, УЗО, реле, счетчиков и других устройств в щитках жилых, офисных и промышленных объектов. Благодаря наличию разъединителя позволяет отключить участок цепи для обслуживания без отключения всего щита.

Технические характеристики

• Сечение провода: 0,25–2,5 мм² — подходит для медных жил от тонких контрольных до основных силовых проводов
• Номинальный ток: 15 А — рассчитана на постоянную нагрузку до этого значения
• Номинальное напряжение: 500 В — допустимо использование в сетях до 400 В переменного тока
• Шаг подключения: 6 мм — совместима с другими компонентами серии Viking 3 и аналогичными модульными системами
• Высота: 46,5 мм — занимает один модуль на DIN-рейке
• Температурный режим: от –5 °C до +40 °C — не рекомендуется для установки вне помещений или в перегреваемых зонах
• Изоляция: термопласт класса V2 — самозатухающий материал, устойчив к возгоранию
• Количество контактов: 2 — вход и выход, образуют последовательную цепь
• Цвет: серый — соответствует цветовой гамме серии Viking

Совместимость и монтаж

Клемма крепится защелкой на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Монтаж выполняется вручную — достаточно вставить клемму в рейку до характерного щелчка. Соединение проводов осуществляется винтом через боковые окна. Для работы требуется отвертка с плоским лезвием. Обязательно используйте замыкающую пластину — она обеспечивает электрическую связь между соседними клеммами при групповом подключении. Без неё каждая клемма будет работать автономно.

Безопасность и стандарты

Клемма соответствует требованиям IEC 60947-7-1 и имеет класс воспламеняемости V2 — материал не распространяет горение после удаления источника огня. Конструкция исключает случайное прикосновение к токоведущим частям при установленной крышке. Напряжение 500 В позволяет применять её в бытовой и промышленной сети 230/400 В.

Преимущества

• Разъединитель с механическим разрывом цепи — удобство диагностики и ремонта без отключения питания всей группы
• Открытая форма — легко проверить состояние проводов и затянуть винт даже при ограниченном пространстве
• Стандартный шаг 6 мм — совместимость с большинством модульных устройств Legrand Viking 3
• Фиксация защелкой — прочное крепление на рейке без дополнительных болтов
• Удобный винтовой зажим — надёжное соединение даже при многократных подключениях

Ограничения применения

• Не предназначен для алюминиевых проводов — возможен риск ослабления контакта
• Не работает при температурах ниже –5 °C — хрупкость термопласта увеличивается
• Не следует использовать в условиях повышенной влажности, пыли или агрессивных сред — отсутствует защита IP
• Максимальное сечение 2,5 мм² — нельзя подключать более толстые провода (например, 4 или 6 мм²)
• Требуется обязательная установка замыкающей пластины при параллельном соединении нескольких клемм — иначе цепь не замкнётся

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в квартирном щите
• Объединение нулевых шин в распределительных щитах
• Создание временных ответвлений для тестирования оборудования
• Сборка цепей управления на станках и конвейерах с использованием реле и датчиков

Практические советы

• Перед затяжкой винта убедитесь, что изоляция срезана точно до метки — оголённый провод должен полностью войти в зажим
• Не перетягивайте винт — это повредит жилу и снижает срок службы контакта
• При групповом монтаже всегда устанавливайте замыкающие пластины — они обеспечивают равномерный токовый поток
• Проверьте соответствие посадочного места на DIN-рейке перед установкой — клеммы серии Viking 3 имеют точный шаг 6 мм
• Для частого обслуживания выбирайте эту клемму вместо обычных — наличие разъединителя экономит время при диагностике
