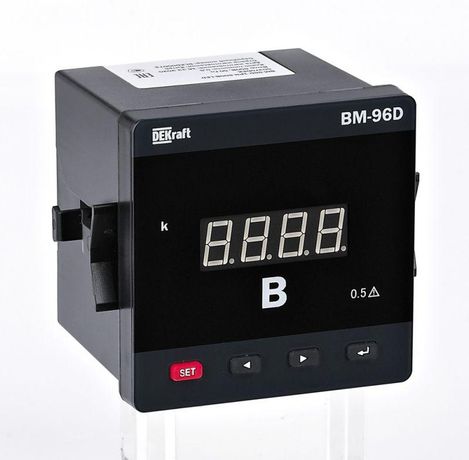

Вольтметр цифр. 96x96мм трехфазный, вход 100В, выход RS485, LED-дисплей ВМ-96D | 50384DEK DEKraft APC

Вольтметр цифровой трехфазный 96x96мм, вход 100В, выход RS485, LED-дисплей, серия ВМ-96D от DEKraft предназначен для точного измерения напряжения в трёхфазных сетях с трансформаторным включением. Устройство подходит для установки на щитах управления, автоматизированных системах и промышленном оборудовании.

Назначение и область применения

Вольтметр ВМ-96D измеряет переменное напряжение до 100 В в трёхфазных цепях. Он используется там, где требуется контроль за уровнем напряжения после понижения через трансформаторы напряжения (ТН). Подходит для энергообъектов, распределительных щитов, АСУ ТП, систем автоматизации производства, насосных станций и комплектных трансформаторных подстанций.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерения: 0–100 В
• Класс точности: 0.5 - обеспечивает погрешность не более +-0.5% от верхнего предела измерения
• Индикация: светодиодный (LED) дисплей - яркий, чёткий, виден даже при слабом освещении
• Выходной интерфейс: RS485 - позволяет передавать данные в системы сбора информации (SCADA, PLC)
• Трансформаторное включение: да - устройство рассчитано на работу с вторичными сигналами от ТН, а не на прямое подключение к высокому напряжению
• Габариты: 96×96 мм - стандартный формат для панельных приборов
• Модульная ширина: 6 модулей - совместимо с DIN-рейками и типовыми щитами
• Способ монтажа: на лицевую панель - устанавливается в отверстие 92×92 мм
• Сертификация: есть - соответствует требованиям РФ и международным нормам безопасности

Совместимость и монтаж

Вольтметр ВМ-96D устанавливается в панели с отверстием 92×92 мм. Для работы необходим источник сигнала 0–100 В - обычно это вторичная обмотка трансформатора напряжения. К выводам устройства подключаются три фазы (L1, L2, L3) и ноль (N) по схеме, указанной в руководстве. Выход RS485 требует экранированного кабеля с терминалами A/B, заземление экрана - на одной стороне. Максимальная длина линии RS485 - до 1200 метров при скорости 9600 бод.

Безопасность и стандарты

Прибор имеет сертификат соответствия, что гарантирует безопасность при работе в условиях повышенной электромагнитной помехоустойчивости. Соответствует ГОСТ Р 50030.2 и IEC 61010-1. Защита корпуса IP50 - допускает использование внутри закрытых щитов, но не во влажных или запылённых средах без дополнительной защиты.

Преимущества

• Высокая точность класса 0.5 - идеально для учёта и контроля качества электроэнергии
• RS485-выход - возможность интеграции в цифровые системы без дополнительных преобразователей
• Яркий LED-дисплей - легко считывать показания с расстояния
• Поддержка трансформаторного включения - безопаснее и проще в применении, чем прямое подключение к ЛЭП
• Стандартный размер 96×96 мм - замена аналогов без переделки панели

Ограничения применения

• Не предназначены для прямого подключения к сети выше 100 В - обязательно использовать трансформаторы напряжения
• Работает только с переменным током - не подходит для постоянного напряжения
• Защита IP50 - нельзя устанавливать вне щита, в сырых помещениях или на улице
• Не измеряет ток, мощность или частоту - эти функции указаны в описании производителя, но в данной модели реализованы только для напряжения

Примеры использования

• Контроль напряжения на вторичной стороне силового трансформатора 10/0.4 кВ
• Автоматизация технологических линий с использованием SCADA-систем
• Мониторинг состояния питания в центрах обработки данных
• Установка в распределительных пунктах (РП) и подстанциях для оперативного наблюдения

Практические советы

• При подключении RS485 используйте кабель с медной жилой и экранированием - снижает влияние помех
• Обязательно проверьте соответствие коэффициента трансформации ТН и диапазона вольтметра - при 100/√3 В на входе, реальное напряжение в сети будет около 173 В
• Для многоканальных систем рекомендуется задавать уникальные адреса устройств RS485 (по умолчанию - 1)
• При замене старого аналогового вольтметра - убедитесь, что новое устройство ВМ-96D от DEKraft имеет те же размеры и тип подключения
• Не перегружайте вход - максимальное напряжение 100 В - превышение повредит внутреннюю схему
