Вольтметр цифровой щитовой однофазный 48х48мм LED | IDV31-5-1-0-LED-G GENERICA IEK

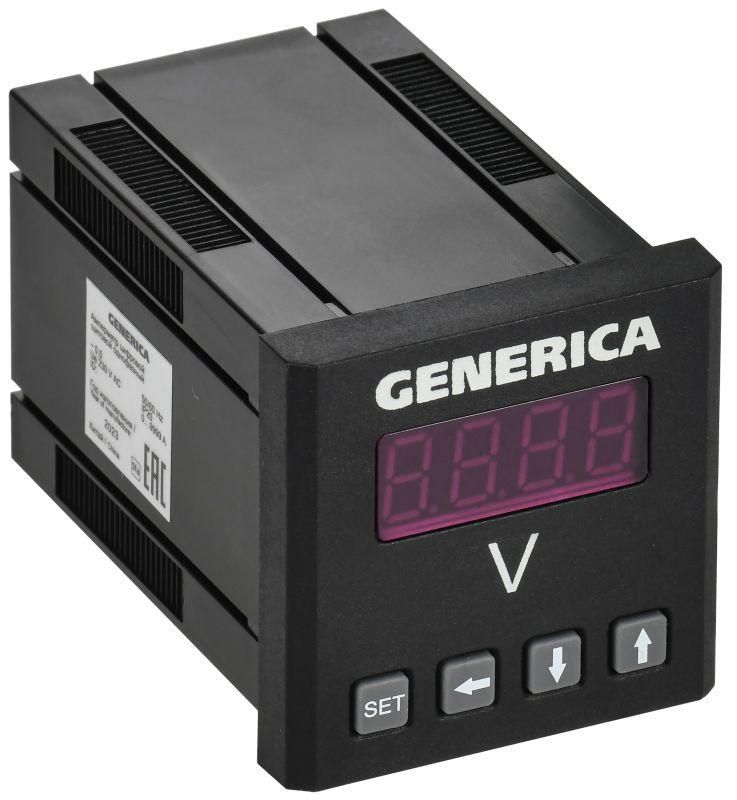

Вольтметр цифровой щитовой однофазный 48×48 мм LED от GENERICA (артикул idv31-5-1-0-led-g) предназначен для точного измерения напряжения в сетях переменного тока и устанавливается на щитовые панели. Устройство совместимо с трансформаторами тока ТТИ IEK и подходит для контроля напряжения в распределительных системах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Вольтметр цифровой щитовой однофазный 48×48 мм LED используется для постоянного наблюдения за уровнем напряжения в однофазных цепях переменного тока. Применяется в комплектных распределительных устройствах (ЩР, ЩО, ЯЯК) на объектах различного типа: в квартирах, офисах, производственных цехах, на насосных станциях и других местах, где требуется визуальный контроль параметров сети.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В - позволяет контролировать высокие значения напряжения, включая линейные и фазные показатели в сетях с повышением напряжения через трансформаторы
• Класс точности: 0.5 - обеспечивает погрешность не более +-0.5% от верхнего предела измерения, что соответствует требованиям промышленного уровня
• Индикация: светодиодная (LED), яркая, хорошо видна даже при слабом освещении
• Тип измерительной системы: цифровая - исключает механические погрешности, устойчив к вибрациям
• Подключение трансформатора тока: да - возможность работы с внешними ТТ для измерения напряжения в цепях с высокими токами
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не нагружает сеть
• Модульное исполнение: да - легко интегрируется в стандартные модульные шины щитов
• Тип монтажа: на переднюю панель - установка через круглое отверстие 45–47 мм
• Сертификация: есть - соответствие ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность оборудования)

Совместимость и монтаж

Вольтметр цифровой щитовой однофазный 48×48 мм LED имеет стандартный корпус 48×48 мм и монтируется в панель через вырез диаметром 45–47 мм. Крепится фиксирующим кольцом сзади. Поддерживает подключение к трансформаторам тока ТТИ IEK - для работы с такими устройствами необходимо использовать соответствующий вторичный выход (обычно 100 В или 120 В). Модульное исполнение позволяет заменить аналоговый прибор без изменения габаритов шита. Для подключения используются клеммы L/N и входы для ТТ (обозначены на задней панели).

Безопасность и стандарты

Устройство сертифицировано в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (EMC) и ТР ТС 020/2011 (низковольтное оборудование). Это гарантирует безопасную работу в условиях электромагнитных помех и соответствие нормам защиты от поражения током. Корпус выполнен из самозатухающего пластика, соответствующего классу горючести UL94 V-0.

Преимущества

• Высокая точность (класс 0.5) - надежный контроль напряжения для диагностики перегрузок и просадок
• Светодиодный экран - четкий вывод значений даже при ярком свете
• Минимальное потребление (1 Вт) - не требует усиления питания
• Готовый интерфейс для ТТИ IEK - снижает время монтажа и риск ошибок при подключении
• Стандартный форм-фактор 48×48 мм - совместим со всеми типовыми щитами и панелями

Ограничения применения

• Не предназначена для измерения постоянного тока - работает только с переменным напряжением
• Максимальный диапазон 9999 В - не подходит для измерения высоких напряжений выше 10 кВ (например, в подстанциях 35 кВ)
• Требуется внешний трансформатор тока для работы в цепях с током >5 А - прямое подключение к силовым проводам невозможно
• Не имеет функций регистрации данных или сигнализации - только визуальное отображение текущего значения

Примеры использования

• Контроль напряжения на вводе в квартирном щите
• Мониторинг напряжения на панели управления станком с частотным преобразователем
• Установка в распределительном щите торгового центра для выявления перекосов фаз
• Интеграция в автоматические системы учета электроэнергии с использованием ТТИ IEK

Практические советы

• При монтаже проверьте диаметр отверстия - он должен быть 45–47 мм, чтобы плотно зафиксировался корпус
• Если используете трансформатор тока, убедитесь, что его коэффициент трансформации соответствует входному диапазону вольтметра (обычно 100 В или 120 В)
• Не подключайте прибор напрямую к линиям выше 1000 В - всегда применяйте потенциальные трансформаторы
• При установке в щит с большим количеством приборов соблюдайте зазор между устройствами - минимум 10 мм для теплоотвода
• Проверьте полярность подключения L и N - неверное подключение может привести к некорректным показаниям
