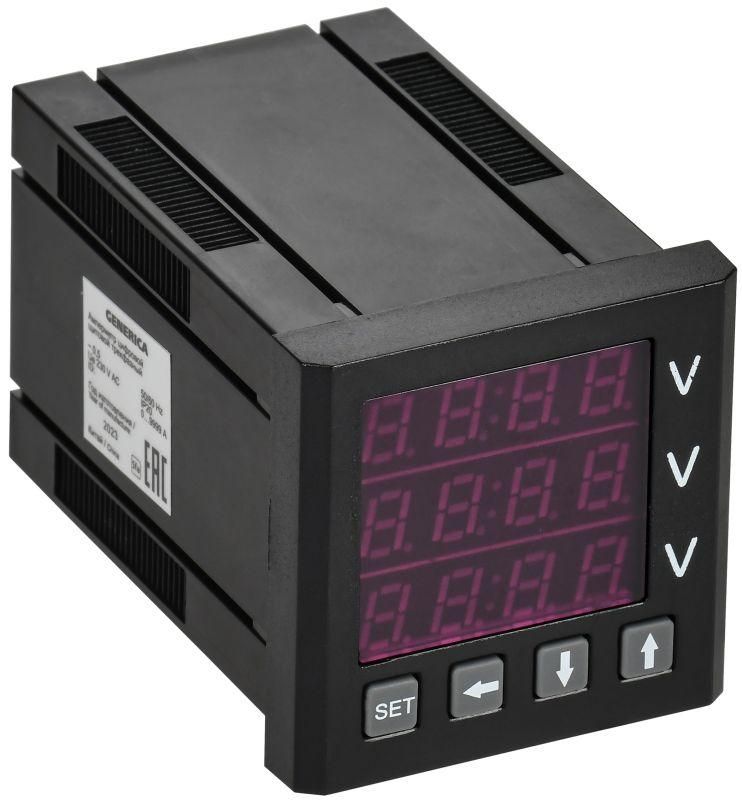

Вольтметр цифровой щитовой трехфазный 48х48мм LED | IDV31-5-3-0-LED-G GENERICA IEK

Вольтметр цифровой щитовой трехфазный 48×48 мм LED от GENERICA (артикул idv31-5-3-0-led-g) предназначен для точного измерения напряжения в трёхфазных сетях переменного тока. Устройство устанавливается в шкафы управления и распределительные щиты, обеспечивая визуальный контроль уровня напряжения на промышленных и коммерческих объектах.

Назначение и область применения

Вольтметр цифровой щитовой трехфазный 48×48 мм LED используется для постоянного наблюдения за напряжением в трёхфазных электросетях с рабочим напряжением до 9999 В. Применяется в низковольтных комплектных устройствах: распределительных щитах жилых домов, офисных зданий, заводов и производственных линий. Особенно эффективен там, где требуется оперативный контроль перегрузок, проседаний или перенапряжений.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: до 9999 В
• Класс точности: 0.5 - позволяет использовать устройство для учётных и контролирующих задач
• Тип индикации: светодиодная (LED), яркая, видна даже при слабом освещении
• Тип измерительной системы: цифровая, без механических частей, устойчив к вибрациям
• Трансформаторное включение: да - возможно подключение через трансформаторы напряжения (например, ТТИ IEK)
• Потребляемая мощность: 1 Вт - минимальное энергопотребление, не нагружает сеть
• Исполнение: на переднюю панель - монтаж через отверстие 45×45 мм
• Модульное исполнение: да - совместим с DIN-рейкой и стандартными модульными щитами

Совместимость и монтаж

Вольтметр цифровой щитовой трехфазный 48×48 мм LED имеет стандартный габарит 48×48 мм и крепится в панели через вырез. Для работы с высокими напряжениями (выше 500 В) обязательно использование внешних трансформаторов напряжения. Устройство полностью совместимо с трансформаторами ТТИ IEK - подключаются по схеме, указанной в документации производителя. Монтаж выполняется после отключения питания. Клеммы для подключения обозначены четко, провода фиксируются винтовыми зажимами. Подключение к сети осуществляется через три входа: L1, L2, L3 - соответствует трёхфазной системе.

Безопасность и стандарты

Устройство сертифицировано и соответствует требованиям технических регламентов ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 020/2011 (электромагнитная совместимость). Это гарантирует безопасную работу в условиях промышленной среды и соответствие нормам РФ и ЕАЭС.

Преимущества

• Высокая точность класса 0.5 - минимизация погрешности при измерениях
• Яркий LED-дисплей - легко считывать показания даже при плохом освещении
• Поддержка трансформаторного включения - возможность измерения высоких напряжений без прямого подключения
• Низкое энергопотребление (1 Вт) - не требует усиления источника питания
• Модульная конструкция - легко заменить или установить в существующий щит без доработок

Ограничения применения

• Не предназначена для измерения постоянного тока - работает только с переменным током
• Требует обязательного использования трансформаторов напряжения при работе с сетями выше 500 В
• Не является средством защиты - служит только для измерения и индикации
• Не рекомендуется для открытого монтажа вне щита - не имеет степени защиты IP, чувствителен к пыли и влаге

Примеры использования

• Контроль напряжения на вводе в производственный цех
• Мониторинг баланса фаз в распределительном щите торгового центра
• Фиксация перепадов напряжения на участках с нестабильной сетью
• Интеграция в АСКУЭ для сбора данных о качестве электроэнергии

Практические советы

• При выборе места установки учитывайте доступность для обслуживания - дисплей должен быть хорошо виден
• Обязательно проверьте посадочные размеры: отверстие в панели должно быть 45×45 мм, чтобы вольтметр плотно вошёл
• Для подключения через трансформаторы используйте только одобренные модели - например, ТТИ IEK, как указано производителем
• Не подключайте напрямую к линиям выше 1000 В - всегда применяйте согласующие трансформаторы
• При длительной эксплуатации периодически проверяйте надёжность контактов на клеммах - особенно в вибрационных средах
