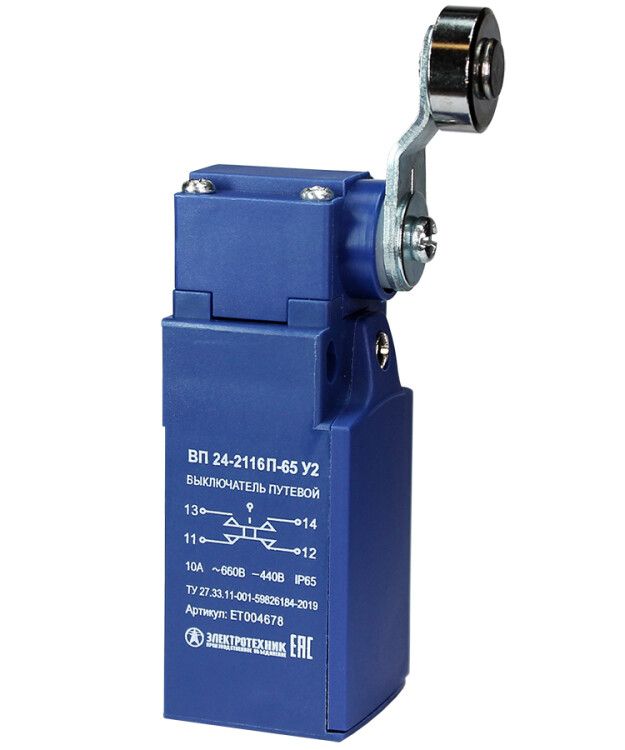

Выключатель путевой ВП 24-2116П-65 У2 1НО+1НЗ 3А IP65 рычаг со стальным роликом безинерционный 20мм без сальника Электротехник ET004678

Выключатель путевой ВП 24-2116П-65 У2 от бренда Электротехник - это механический коммутационный аппарат для фиксации и контроля положения движущихся узлов в автоматизированных системах. Он работает при напряжении до 660 В, рассчитан на ток 3 А и защищён от пыли и струй воды (IP65), что делает его подходящим для промышленной эксплуатации в сложных условиях.

Назначение и область применения

Выключатель путевой ВП 24-2116П-65 У2 используется для автоматического отключения или переключения электрических цепей при достижении механизмом заданного положения. Применяется в системах управления, сигнализации и контроля перемещений - например, когда деталь на конвейере достигает предельной точки, или станок проходит через крайнее положение.

Подходит для установки на машинах, ленточных транспортерах, лифтах, шлюзах, грузоподъёмных устройствах и других объектах, где требуется точное определение местоположения подвижных компонентов.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока
• Номинальный ток: 3 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип элемента управления: рычаг со стальным роликом - обеспечивает плавное срабатывание при касании
• Степень защиты: IP65 - полностью герметичен от пыли, защищён от водяных струй с любого направления
• Рабочий температурный диапазон: от -25 C до +70 C
• Габариты: 30,5 × 30 × 106 мм
• Материал корпуса: пластик - легкий, устойчив к химическим воздействиям, не проводит ток
• Способ монтажа: крепление на винты
• Инертность: безинерционный - срабатывает сразу при контакте, без задержки
• Длина хода рычага: 20 мм
• Сальник: отсутствует - не предназначен для герметизации кабеля
• Применимость в системах безопасности: да

Совместимость и монтаж

Выключатель путевой ВП 24-2116П-65 У2 монтируется на поверхность с помощью двух винтов, расположенных на основании корпуса. Для надёжной работы важно закрепить устройство так, чтобы рычаг с роликом свободно касался движущегося элемента без перекосов.

Не требует внешнего питания - работает как механический переключатель. Подключение осуществляется к клеммам внутри корпуса. Кабель подводится вручную; поскольку сальник отсутствует, необходимо использовать дополнительную герметизацию (например, кабельную муфту или зажим) для защиты от попадания влаги внутрь.

Безопасность и стандарты

Выключатель соответствует требованиям к применению в системах безопасности. Его конструкция позволяет использовать в аварийных остановках, предельных позициях и функциях экстренного отключения. Сертифицирован для работы в промышленной среде согласно ГОСТ Р МЭК 60947-5-1.

Преимущества

• Универсальная схема контактов (1НЗ+1НО) - подходит для большинства схем управления
• Стальной ролик на рычаге - повышает долговечность при многократном контакте с металлическими поверхностями
• Высокая степень защиты IP65 - устойчив к запылённым и влажным помещениям
• Безинерционное срабатывание - минимальная задержка между контактом и переключением
• Проверенная конструкция серии ВП 24 - надёжность, подтверждённая годами эксплуатации

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах - отсутствует взрывозащита
• Отсутствие сальника требует дополнительной герметизации кабельного ввода
• Работает только при механическом контакте - не подходит для бесконтактного определения положения
• Максимальный ток 3 А - нельзя использовать для прямого управления мощными нагрузками (например, двигателями более 1,5 кВт)
• Пластиковый корпус не рекомендован для агрессивных химических сред - возможна деформация при длительном контакте с растворителями

Примеры использования

• Остановка конвейера при достижении продуктом конечной точки
• Фиксация положения двери шлюза перед запуском цикла
• Автоматическое отключение подъёмника при достижении верхней/нижней границы
• Контроль положения режущего инструмента на станке с ЧПУ
• Сигнализация о завершении движения люльки в подвесной системе

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно качнуться на 20 мм без препятствий - иначе контакт будет ненадёжным
• При использовании в условиях вибраций дополнительно закрепите корпус клеем или контргайками
• Для защиты от влаги используйте кабельные вводы с уплотнителем - даже при IP65 вход кабеля остаётся уязвимым
• При замене старого выключателя сверьте длину хода рычага - 20 мм должны совпадать с исходным значением
• Гарантийный срок - 2 года с момента ввода в эксплуатацию; сохраняйте документы о монтаже и первом запуске
