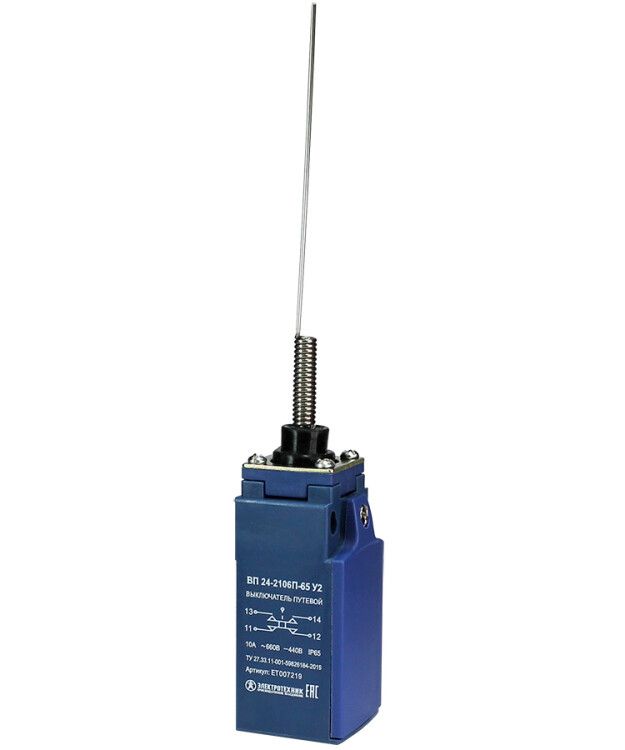

Выключатель путевой ВП 24-2106П-65 У2 1НО+1НЗ 3А IP65 рычаг пружинный "кошачий ус" безинерционный 20мм без сальника Электротехник ET007219

Выключатель путевой ВП 24-2106П-65 У2 от бренда Электротехник — это компактное устройство для фиксации и контроля положения движущихся механизмов. Он срабатывает при механическом воздействии на рычаг, передавая сигнал в цепь управления. Подходит для автоматизированных линий, станков и грузоподъёмных систем, где важна точность и надёжность. Артикул et007219 соответствует модели с пружинным рычагом типа «кошачий ус» и степенью защиты IP65.

Назначение и область применения

Выключатель путевой ВП 24-2106П-65 У2 используется для автоматического отключения или включения электрической цепи при достижении объектом заданного положения. Применяется там, где требуется контролировать перемещение: конвейеры, лифты, краны, двери, заслонки, шлюзы. Особенно эффективен в системах безопасности — например, для остановки оборудования при выходе за пределы допустимой зоны.

Технические характеристики

• Номинальное напряжение: до 660 В — подходит для сетей переменного и постоянного тока в промышленной автоматике;
• Номинальный ток: 3 А — рассчитан на управление слаботочными цепями, не предназначен для коммутации силовой нагрузки;
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) — позволяет реализовать базовые логические схемы;
• Степень защиты: IP65 — полностью герметичен против пыли и защищён от струй воды с любого направления;
• Рабочая температура: от -25°C до +70°C — работает в холодных цехах и жарких условиях;
• Материал корпуса: пластик — легкий, устойчив к химическим средам, не проводит ток;
• Габариты: 30,5×30×195 мм — компактный размер для установки в ограниченном пространстве;
• Длина хода рычага: 20 мм — оптимальна для точечного срабатывания без перегрузки;
• Тип рычага: пружинный «кошачий ус» — обеспечивает мягкое, безинерционное срабатывание и самовозврат;
• Способ монтажа: на винты — крепится через два отверстия в основании корпуса.

Совместимость и монтаж

Выключатель путевой ВП 24-2106П-65 У2 монтируется на поверхность с помощью двух винтов M4. Для правильной работы важно, чтобы ось движения детали, которая активирует рычаг, совпадала с направлением действия пружины. Не требует внешнего питания — работает как механический переключатель. Кабель подключается к клеммам внутри корпуса; доступ к ним открывается после снятия крышки. Сальник отсутствует — для герметизации входа кабеля используйте отдельную муфту или кабельную вставку.

Безопасность и стандарты

Устройство соответствует требованиям к применению в системах безопасности. Произведено в соответствии с отечественными стандартами промышленной автоматики. Сертифицирован для работы в условиях взрывоопасных зон класса 1 (при условии соблюдения других мер защиты). Гарантийный срок — 2 года с момента ввода в эксплуатацию.

Преимущества

• Безинерционный принцип срабатывания — минимальная задержка реакции, исключает «проскоки» при быстром движении;
• Пружинный рычаг «кошачий ус» — мягко реагирует на удары, снижает риск повреждения механизма и самого выключателя;
• Высокая износостойкость — контактная группа рассчитана на десятки тысяч циклов;
• Защита IP65 — устойчив к запылённым, влажным и агрессивным средам (например, в деревообработке, пищевом производстве);
• Простая конструкция — минимум деталей, легко диагностируется и обслуживается.

Ограничения применения

• Не предназначен для коммутации токов выше 3 А — нельзя использовать для прямого управления двигателями или мощными нагревателями;
• Отсутствие сальника — требует дополнительной герметизации кабельного ввода в условиях повышенной влажности или мытья;
• Пластиковый корпус — не рекомендован для мест с возможностью механических ударов или давления свыше 100 Н;
• Рабочая температура ниже -25°C — не применяйте в открытых зимних условиях без тепловой изоляции.

Примеры использования

• Остановка конвейера при достижении изделия крайней точки;
• Фиксация положения люка или двери в камере сушки;
• Контроль уровня подъёма платформы в погрузчике;
• Автоматическое отключение насоса при закрытии клапана;
• Сигнализация о положении заслонки в вентиляционной системе.

Практические советы

• Перед установкой проверьте, что рычаг свободно двигается — не должно быть трения о соседние детали;
• Используйте кабель с сечением 0,5–1,5 мм² — слишком толстые провода затруднят подключение;
• При монтаже на металлическую раму — обязательно сделайте заземление корпуса;
• Для длительной службы регулярно проверяйте состояние контактов — особенно в пыльных помещениях;
• Если нужна более длинная ручка или другой тип активатора — выбирайте другие модификации серии ВП 24, а не адаптируйте этот экземпляр.
