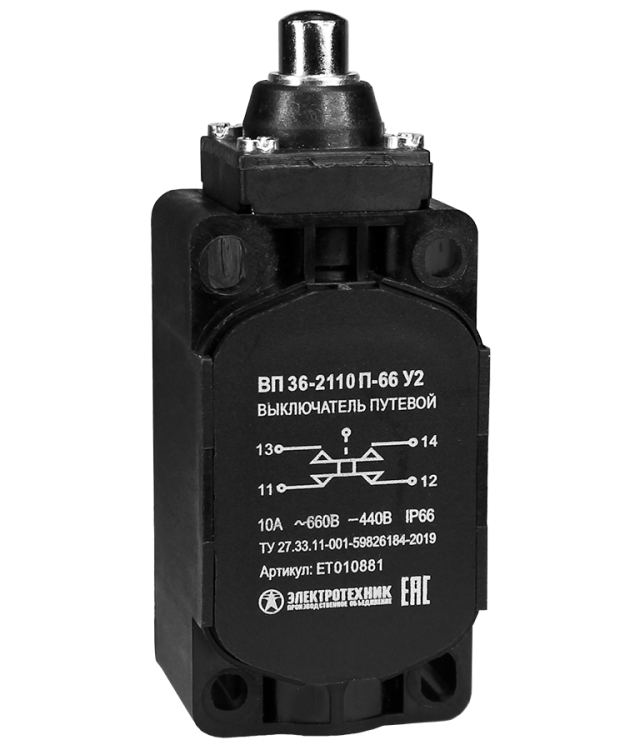

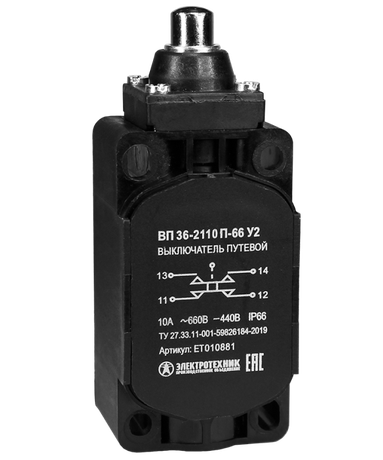

Выключатель путевой ВП 36-2110П-66 У2 1НО+1НЗ 3А IP66 толкатель безинерционный 30х60мм без сальника Электротехник ET010881

Выключатель путевой ВП 36-2110П-66 У2 от бренда Электротехник - это надёжный бесконтактный коммутационный аппарат для фиксации положения движущихся механизмов в автоматизированных системах. Артикул et010881 обеспечивает точную работу при нагрузке до 3 А и защите IP66, что делает его подходящим для жёстких промышленных условий.

Назначение и область применения

Выключатель путевой ВП 36-2110П-66 У2 используется для автоматического переключения электрических цепей при достижении объектом заданной точки перемещения. Он реагирует на физическое воздействие упора или детали машины через толкатель - без необходимости ручного вмешательства.

Применяется в системах управления и сигнализации на оборудовании, где важно точно знать положение подвижных частей: конвейеры, станки, шлюзы, лифты, автоматические ворота, системы погрузки. Подходит для работы в цепях переменного тока до 660 В и постоянного тока до 440 В.

Технические характеристики

• Номинальное напряжение: до 660 В AC / 440 В DC
• Номинальный ток: 3 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип элемента управления: толкатель - активируется прямым давлением
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Габариты: 36×40×100 мм
• Материал корпуса: ударопрочный пластик
• Способ монтажа: крепление на винты
• Тип срабатывания: безинерционный - быстрое и точное переключение без задержек
• Работает в системах безопасности - подтверждено производителем

Совместимость и монтаж

Выключатель путевой ВП 36-2110П-66 У2 монтируется на поверхность с помощью двух винтов - они проходят через отверстия в основании корпуса. Посадочная площадка имеет стандартные размеры, совпадающие с зарубежными аналогами, что позволяет легко заменить старые устройства без переделки крепления.

Не требует специальных инструментов - достаточно отвёртки. Кабель подводится через вход без сальника - для защиты провода рекомендуется использовать внешнюю трубку или хомуты. Монтаж допускается в любом положении, но лучше избегать вертикального расположения снизу вверх, чтобы предотвратить попадание влаги внутрь.

Безопасность и стандарты

Выключатель путевой ВП 36-2110П-66 У2 соответствует требованиям к устройствам, используемым в системах безопасности: гарантирована гальваническая развязка между контактами и корпусом, исключающая пробой напряжения. Высокая степень защиты IP66 обеспечивает безопасную работу в условиях повышенной запылённости и влажности - например, на производствах с мойкой оборудования или в открытом воздухе.

Преимущества

• Безинерционное срабатывание - минимальная задержка реакции на воздействие, важна для скоростных линий
• Ударопрочный корпус из прочного пластика - выдерживает случайные столкновения и вибрацию
• Изолированные контактные группы - снижают риск ложных срабатываний от электромагнитных помех
• Компактные размеры - удобно размещается в ограниченном пространстве
• Совместимость с зарубежными аналогами - можно заменить без изменения монтажных решений

Ограничения применения

• Не предназначен для работы в средах со взрывоопасными газами или пылью - отсутствует взрывозащита
• Нет встроенного сальника - требуется дополнительная защита кабеля при использовании в сырых зонах
• Максимальный ток - 3 А; нельзя использовать для управления силовыми цепями выше этой отметки
• Толкатель работает только при прямом механическом контакте - не реагирует на дистанционные сигналы
• Не рассчитан на длительное погружение в жидкости - IP66 не равно IP68

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ - при касании упором толкателя выключатель размыкает цепь и останавливает движение
• Контроль наличия изделия на конвейере - когда предмет проходит и задевает толкатель, срабатывает сигнал на счётчик
• Автоматическая система закрытия ворот - при достижении воротами нижней точки срабатывает выключатель и отключает двигатель
• Сигнализация перегрузки в ленточных питателях - если материал забивает проход, он давит на толкатель, и система получает аварийный сигнал

Практические советы

• Перед установкой проверьте, что упор будет действовать строго на ось толкателя - смещённое усилие может повредить механизм
• Для долгой службы регулярно осматривайте толкатель на наличие износа или залипания - особенно в пыльных условиях
• Если в месте монтажа есть влага, проложите кабель в гофрошланге и сделайте каплевую петлю перед входом в корпус
• При замене старого выключателя сверьте тип контактов: ВП 36-2110П-66 У2 имеет именно 1НЗ+1НО - другие модели могут отличаться
• Не затягивайте крепёж слишком сильно - пластиковый корпус может треснуть
