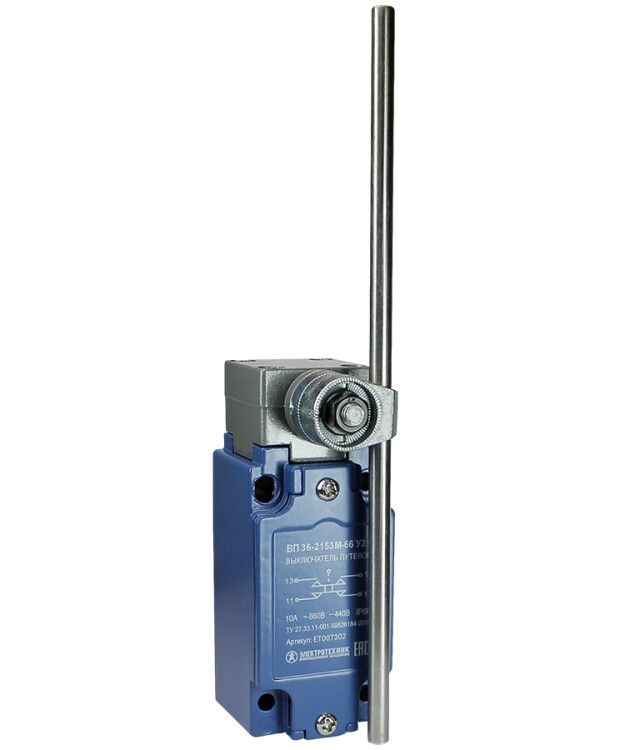

Выключатель путевой ВП 36-2153М-66 У2 1НО+1НЗ 3А IP66 рычаг стальной круглый регулир. по длине безинерционный 30х60мм без сальника Электротехник ET007302

Выключатель путевой ВП 36-2153М-66 У2 от бренда Электротехник предназначен для автоматического переключения электрических цепей при достижении механизмом заданной точки перемещения. Модель оснащена регулируемым металлическим рычагом, защищена от пыли и воды (IP66), рассчитана на работу в суровых условиях и совместима со стандартными решениями европейского производства.

Назначение и область применения

Выключатель путевой ВП 36-2153М-66 У2 используется для контроля положения движущихся элементов в автоматизированных системах. Он активируется при столкновении с упором - например, когда деталь достигает крайнего положения на конвейере, станке или шлюзе. Применяется в цепях управления и сигнализации переменного тока до 660 В и постоянного тока до 440 В. Подходит для задач: определения наличия предмета, фиксации границ движения, контроля завершения цикла работы оборудования.

Технические характеристики

• Номинальное напряжение: до 660 В AC / 440 В DC
• Номинальный ток: 3 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип управления: регулируемый поворотный рычаг из стали, можно менять длину и угол установки
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Габариты: 59×40×282 мм
• Размеры рычага: 30×60 мм
• Материал корпуса: металл
• Рабочий температурный диапазон: от –40 C до +50 C
• Способ монтажа: крепление на винты через отверстия в основании
• Инерционность: безинерционный - моментальное срабатывание без задержки
• Сальник: отсутствует - требуется внешняя герметизация при необходимости

Совместимость и монтаж

Выключатель путевой ВП 36-2153М-66 У2 имеет стандартизованные посадочные , что позволяет использовать его вместо зарубежных аналогов без переделки крепления. Для монтажа используйте два винта M4–M6, расположенные на нижней плоскости корпуса. Кабель заводится внутрь через входную канавку - поскольку сальника нет, необходимо самостоятельно обеспечить герметизацию провода (например, с помощью термоусадки или муфты). Рычаг легко регулируется: открутите фиксирующий болт, сместите рычаг нужной длины и закрутите снова. Убедитесь, чтобы он свободно двигался без трения о поверхность.

Безопасность и стандарты

Выключатель путевой ВП 36-2153М-66 У2 проектировался с учётом требований к устройствам безопасности: применяется в системах аварийной остановки, предела хода и контроля позиций. Корпус выполнен из прочного металла, обеспечивающего ударостойкость. Гальваническая развязка между контактами исключает пробои и паразитные импульсы. Выдерживает электромагнитные помехи, характерные для промышленных сред с частотными преобразователями и двигателями.

Преимущества

• Увеличенная надёжность благодаря безинерционному принципу действия - реакция происходит сразу после контакта
• Жёсткий стальной рычаг не деформируется даже при длительном использовании
• Защита IP66 допускает использование во влажных, запылённых помещениях - на производстве, в логистических комплексах
• Подходит для экстремальных температур - работает зимой на открытом воздухе и летом в нагреваемых зонах
• Форм-фактор совпадает с популярными европейскими моделями - удобно заменять старые устройства

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует сертификат взрывозащиты
• Без сальника - нельзя использовать там, где требуется герметизация кабеля внутри самого выключателя; потребуется внешнее решение
• Максимальный ток - 3 А - недостаточно для прямого управления силовой нагрузкой выше 700 Вт
• Не рекомендован для частых ударных нагрузок свыше 1 млн циклов - срок службы ограничен механической износостойкостью контактов

Примеры использования

• Конечный выключатель на ленточных конвейерах - останавливает ленту при выходе за пределы
• Контроль положения люка на технологической линии - сигнал “закрыто” для запуска процесса
• Автоматическая остановка лифтового механизма при достижении верха или низа
• Обнаружение наличия изделия на сборочном участке - триггер для робота
• Контроль открывания дверей обслуживания на станках ЧПУ

Практические советы

• Перед установкой проверьте, чтобы рычаг мог беспрепятственно повернуться - не должно быть препятствий в радиусе качания
• При работе в холоде (>–30 C) убедитесь, что материал рычага остаётся пластичным - сталь сохраняет прочность, но возможна хрупкость при очень низких температурах
• Для долгой жизни контактов не подключайте нагрузку выше 3 А - лучше использовать через реле
• Если выключатель установлен вне помещений, обязательно сделайте вывод кабеля с уплотнением - например, с помощью кабельной вводной головки
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном режиме - особенно при наличии пылевой среды
