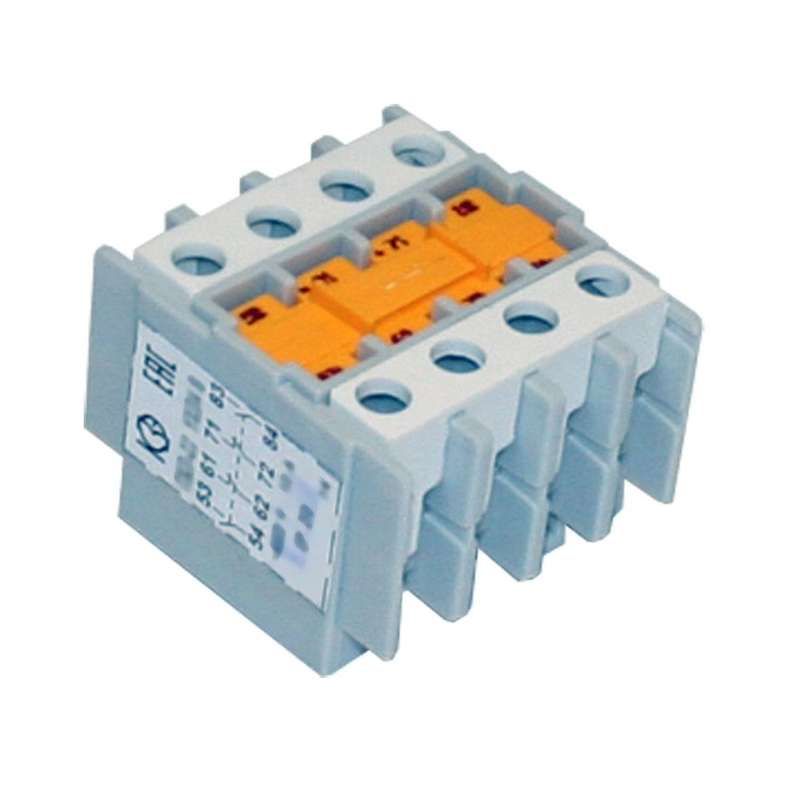

Приставка контактная ПКЛ-22 УХЛ4 В (2з+2р) Кашин 100010220ВВ000000000 КашинЗЭА

Приставка контактная ПКЛ-22 УХЛ4 В (2з+2р) от КЗЭА г.Кашин - устройство для расширения числа вспомогательных контактов у контакторов и пускателей серий ПМ12, ПМ12К и ПМЛ. Применяется там, где требуется передача сигналов управления или контроля состояния оборудования без изменения основной силовой цепи.

Назначение и область применения

Приставка контактная ПКЛ-22 УХЛ4 В (2з+2р) используется для добавления двух нормально замкнутых (НЗ) и двух нормально открытых (НО) вспомогательных контактов к уже установленным электромагнитным контакторам или пускателям. Она позволяет реализовать функции автоматизации: управление световыми индикаторами, блокировки, обратную связь в системах управления, сигнализацию положения аппарата.

Подходит для установки на устройства серий ПМ12, ПМ12К и ПМЛ с номинальным током от 12 до 63 А. Монтируется одна приставка на один нереверсивный аппарат; на реверсивную пару - две приставки (по одной на каждый контактор).

Технические характеристики

• Напряжение: до 660 В переменного тока - обеспечивает работу в сетях промышленного напряжения, включая 380/400 В и 660 В.
• Номинальный ток: 12–63 А - совпадает с классом нагрузки контакторов, к которым применяется.
• Род тока: переменный - не предназначен для постоянного тока.
• Количество контактов: 2 нормально замкнутых + 2 нормально открытых - позволяют одновременно контролировать два состояния (например, “включен” и “выключен”).
• Климатическое исполнение: УХЛ4 - рассчитана на эксплуатацию в помещениях с умеренным и холодным климатом, допускает температурные колебания и повышенную влажность.
• Способ монтажа: на аппарат - фиксируется механически поверх корпуса контактора, без дополнительных креплений.
• Тип подключения: винтовые зажимы - надежное соединение проводов, требует периодической проверки затяжки.
• Исполнение: монтаж сверху - устанавливается исключительно на верхнюю часть контактора, согласно его конструктивному расположению.

Совместимость и монтаж

Приставка контактная ПКЛ-22 УХЛ4 В (2з+2р) совместима только с контактными аппаратами серий ПМ12, ПМ12К и ПМЛ. Совместимость определяется формой и расположением крепежных выступов на верхней крышке контактора - приставка плотно защелкивается без инструментов.

Монтаж выполняется после установки самого контактора. Подключение проводов осуществляется через винтовые зажимы на боковых сторонах приставки. Для доступа к контактам необходимо открыть крышки терминалов - они легко снимаются руками.

Не рекомендуется использовать приставку на аппаратах других серий - даже при внешнем сходстве возможны проблемы с механической совместимостью и гарантированной коммутацией контактов.

Безопасность и стандарты

Приставка соответствует требованиям ГОСТ Р 50030.4.1 и другим нормам для комплектующих электрооборудования среднего напряжения. Конструкция выполнена из самозатухающего пластиков, предотвращающего распространение пламени. Все металлические части имеют антикоррозийное покрытие, что особенно важно при использовании в условиях УХЛ4.

Преимущества

• Простая установка - не требует демонтажа контактора, работает “на лету” во время модернизации системы.
• Высокая надежность контактов - обеспечивают долгую службу даже при частых операциях включения/отключения.
• Чёткая механическая связь с основным контактором - все вспомогательные контакты работают точно с главными, без задержек или проскальзываний.
• Защита от случайного отсоединения - система фиксации гарантирует сохранение положения даже при вибрациях.

Ограничения применения

• Не для работы с постоянным током - использование в DC-цепях недопустимо, риск возникновения дуги и выхода из строя.
• Не имеет встроенных защиты от перегрузки или короткого замыкания - является лишь вспомогательным элементом, не заменяет защитные автоматы или реле.
• Не предусматривает возможность удалённой диагностики или интеллектуальных интерфейсов - полностью аналоговое решение.
• Не допускается установка более одной приставки на одном контактере - конструкция не позволяет многократное наслоение.

Примеры использования

• Сигнализация включения двигателя - НО-контакт запитывает красную лампу, НЗ - зелёную (состояние “выключен”).
• Блокировка противоположного направления в реверсе - один контакт размыкает цепь старта в одну сторону при активном состоянии другой.
• Обратная связь в PLC-системе - входы контроллера получают информацию о реальном положении контактора, а не команде управления.
• Автоматизация конвейеров - приставка сообщает о завершении цикла машины, триггеря следующий этап.

Практические советы

• Выбирая приставку, всегда проверяйте соответствие модели контактора - серия ПМ12/ПМЛ обязательна.
• При первом монтаже протестируйте работу всех четырёх контактов тестером до подачи питания - это экономит время при отказах.
• Винтовые зажимы следует проверить через 1–2 месяца после установки, затем каждые 6 месяцев - особенно в условиях вибраций.
• Не используйте приставку вне помещений - хотя исполнение УХЛ4 допускает высокую влажность, она не защищена от осадков и прямого попадания воды.
• При необходимости замены - можно менять приставку без отключения всего аппарата, если есть безопасный способ отключить питание вспомогательной цепи.
