Контакт вспомогательный OF SystemePact CCB 2НО+2НЗ левый Systeme Electric SPD-OF-06-22L

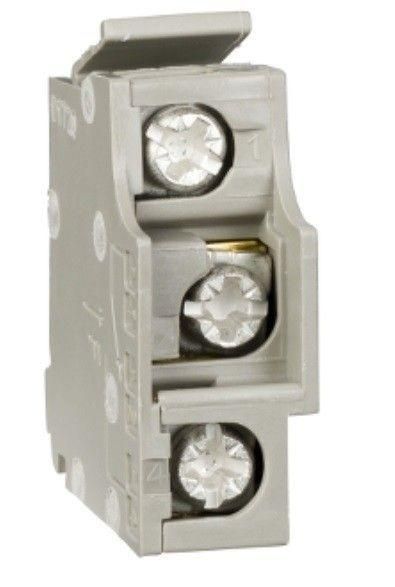

Вспомогательный контакт OF (2NO2NC) левый (630) от бренда Systeme Electric - это компонент для передачи сигнала о состоянии главных контактов автоматического выключателя. Артикул spd-of-06-22l предназначен для монтажа на выключатели серии SystemePact CCB DC с номинальным током 630 А. Устройство обеспечивает надёжную связь между силовой цепью и системой управления, позволяя контролировать включение/отключение оборудования.

Назначение и область применения

Вспомогательный контакт OF (2NO2NC) левый (630) используется для передачи информации о положении главных контактов автоматического выключателя в управляющие и сигнализационные цепи. Он фиксирует два состояния: “ВКЛ” (главные контакты замкнуты) и “ОТКЛ” (выключатель разомкнут - вручную, аварийно или из-за срабатывания защиты).

Подходит для интеграции в системы автоматизации, панели управления, PLC, реле контроля состояния, световые и звуковые сигналы. Применяется в промышленных объектах: на станках, конвейерах, распределительных щитах, системах энергообеспечения с высокими нагрузками до 630 А.

Технические характеристики

• Тип изделия: вспомогательный контакт состояния OF
• Номинальный рабочий ток (Ie): 630 А - допустимый ток через главные контакты выключателя, к которому подключён контакт; сам контакт работает в слаботочных цепях
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Способ монтажа: боковой, с левой стороны выключателя, под передней крышкой
• Количество переключающих контактов: 0 - этот модуль не коммутирует силовые цепи, только сигнальные
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Вспомогательный контакт OF (2NO2NC) левый (630) совместим исключительно с автоматическими выключателями серии SystemePact CCB DC. Монтаж выполняется **только** на левую сторону корпуса выключателя, под переднюю крышку - доступ возможен после её снятия. Подключение осуществляется через винтовые клеммы. Перед установкой убедитесь, что выключатель обесточен и заблокирован.

Не подходит для других серий, даже если они имеют аналогичный ток. Для правостороннего монтажа требуется другая версия контакта (правый вариант).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств вспомогательного управления в соответствии с международными стандартами IEC 60947-5-1. Конструкция защищена от случайного отсоединения и имеет механическую блокировку, предотвращающую работу при открытой передней крышке. Контакты рассчитаны на долговременную работу в условиях промышленной среды, включая вибрацию и колебания температур.

Преимущества

• Чёткая и надёжная передача сигнала состояния: 2NO + 2NC обеспечивают гибкость для различных схем управления
• Установка без инструментов - просто вставляется в паз и фиксируется механически
• Винтовое подключение позволяет использовать медные провода любого типа, включая многожильные
• Совместимость с проектными решениями серии SystemePact CCB - гарантия точного соответствия и долговечности
• Высокая механическая стабильность: контакты работают синхронно с главными, без задержек и люфтов

Ограничения применения

• Не предназначено для коммутации силовых цепей - максимальный ток в сигнальной цепи ограничен конструкцией (обычно ≤ 5 А); не используйте для управления мощными нагрузками напрямую
• Работает только с выключателями SystemePact CCB DC - несовместим с другими брендами и сериями, даже при одинаковом токе
• Требует снятия передней крышки для установки - нельзя монтировать при работающем оборудовании
• Не рекомендован для внешних установок без герметичных шкафов - не имеет IP-защиты

Примеры использования

• Сигнализация “Выключатель включен” на панели оператора - подключение одного НО контакта к лампе
• Автоматическое отключение конвейера при срабатывании защиты - использование НЗ контакта для разрыва цепи питания
• Интеграция в SCADA-систему: два НО и два НЗ дают возможность определить все четыре состояния (ВКЛ, ОТКЛ, ТРИП, неисправность)
• Резервирование: одновременное использование двух НО для параллельного подключения к двум различным контроллерам

Практические советы

• Перед монтажом проверьте, что выключатель полностью отключён и заблокирован - даже малый ток в сигнальной цепи может вызвать повреждение при работе под напряжением
• Используйте провода сечением 0,5–2,5 мм2 - более толстые трудно затянуть в винтовые клеммы, более тонкие - риск перегрева
• Обязательно пометьте провода: “НО1”, “НЗ1” и т.д. - это ускоряет диагностику и обслуживание
• При замене контакта всегда берите оригинальный артикул spd-of-06-22l - аналоги могут иметь отличную механическую посадку или ход контактов
• Если нужен контакт справа - выбирайте модель с пометкой “правый”. Левый и правый варианты взаимозаменяемы только в схеме, но не физически
