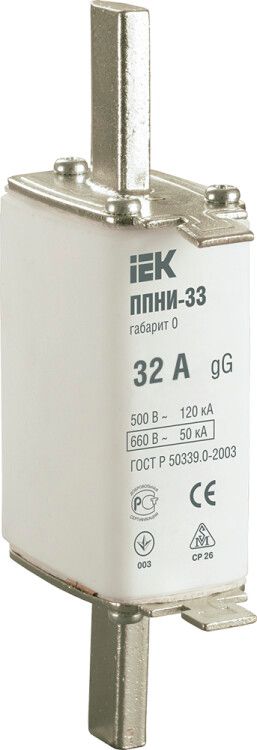

Плавкая вставка предохранителя ППНИ-33, габарит 0, 32А | DPP20-032 IEK

Плавкая вставка предохранителя ППНИ-33, габарит 0, 32 А - это однополюсный втычной предохранитель серии ППNI, предназначенный для защиты цепей от перегрузок и коротких замыканий в промышленном оборудовании. Бренд IEK (ИЭК) обеспечивает соответствие изделию нормам ГОСТ, а артикул dpp20-032 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-33, габарит 0, 32 А используется для защиты электрических цепей переменного тока от сверхтоков - как при длительных перегрузках, так и при аварийных коротких замыканиях. Применяется в системах с рабочим напряжением до 690 В и частотой 50 Гц.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Щиты освещения и управления (ЩО, ШРПНН)
• Трансформаторные подстанции и комплектные устройства низкого напряжения

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка
• Тип тока: Переменный (AC) - работает только в сетях переменного тока
• Категория применения: gL/gG - универсальный тип для защиты кабелей и оборудования от перегрузок и КЗ
• Отключающая способность: 150 кА - максимальная величина тока короткого замыкания, которую вставка может безопасно прервать
• Габарит: 0 - соответствует стандартному размеру для втычных предохранителей этой серии
• Количество полюсов: 1 - защищает одну фазу или один проводник
• Индикатор состояния: передний - визуальное определение сработавшей вставки через окно на корпусе
• Степень защиты: IP00 - нет внешней защиты; требует установки в закрытый корпус или щит
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40C до +40C, с повышенной влажностью
• Срок службы: 15 лет - гарантируемый срок работы при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-33, габарит 0, 32 А устанавливается в специальные держатели (аппараты) с контактными зажимами, совместимыми с габаритом “0”. Монтаж осуществляется путём введения контактов вилочного типа в пазы держателя - без инструментов. Подходит для держателей, предназначенных для предохранителей серии ППНИ.

Не устанавливается вручную в открытые цепи - обязательно требуется корпус с изоляцией и защитой от случайного прикосновения. Для замены отключите питание, используйте изолирующие средства.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что подтверждает его надёжность при срабатывании и безопасность при эксплуатации. Индикация срабатывания позволяет оперативно выявить повреждённую вставку. Однако из-за степени защиты IP00 вставка сама по себе не защищена от прикосновений - её необходимо использовать исключительно внутри закрытых устройств.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает защиту даже при серьёзных КЗ
• Чёткая визуальная индикация срабатывания - снижает время диагностики отказа
• Совместимость со стандартными держателями габарита “0” - легко заменяется на аналогичные модели
• Долгий срок службы (15 лет) - при правильной эксплуатации не требует плановой замены
• Подходит для широкого спектра промышленных применений благодаря категории gL/gG

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• IP00 - нельзя использовать вне защитного корпуса; риск поражения током при доступе к контактам
• Максимальное напряжение 690 В - не подходит для высоковольтных сетей выше этого значения
• Не рекомендовано применение в условиях температуры ниже −40C или выше +40C
• Не имеет функции автоматического восстановления - после срабатывания требует замены

Примеры использования

• Защита входного кабеля питания трёхфазного станка с мощностью до 22 кВт
• Фазовая защита в распределительном щите ШРПНН для группы светильников
• Автоматическая защита насосной группы в системе водоснабжения
• Защита силового контура в пульте управления лифта

Практические советы

• Выбирая вставку, проверьте номинальный ток нагрузки - он должен быть меньше или равным 32 А, но не менее чем на 20–25 % выше рабочего тока цепи
• При замене всегда используйте вставку того же номинала и типа - замена на более высокий ток опасна!
• Убедитесь, что держатель соответствует габариту “0”; не используйте адаптеры или самодельные решения
• Проверяйте состояние индикатора при каждом обслуживании - если он вышел, замените вставку немедленно
• Храните запасные вставки в сухом месте - влага может повлиять на контактные поверхности
• При проектировании системы учтите, что ППНИ-33 - это однополюсное решение; для трёхфазной защиты потребуется три таких вставки
