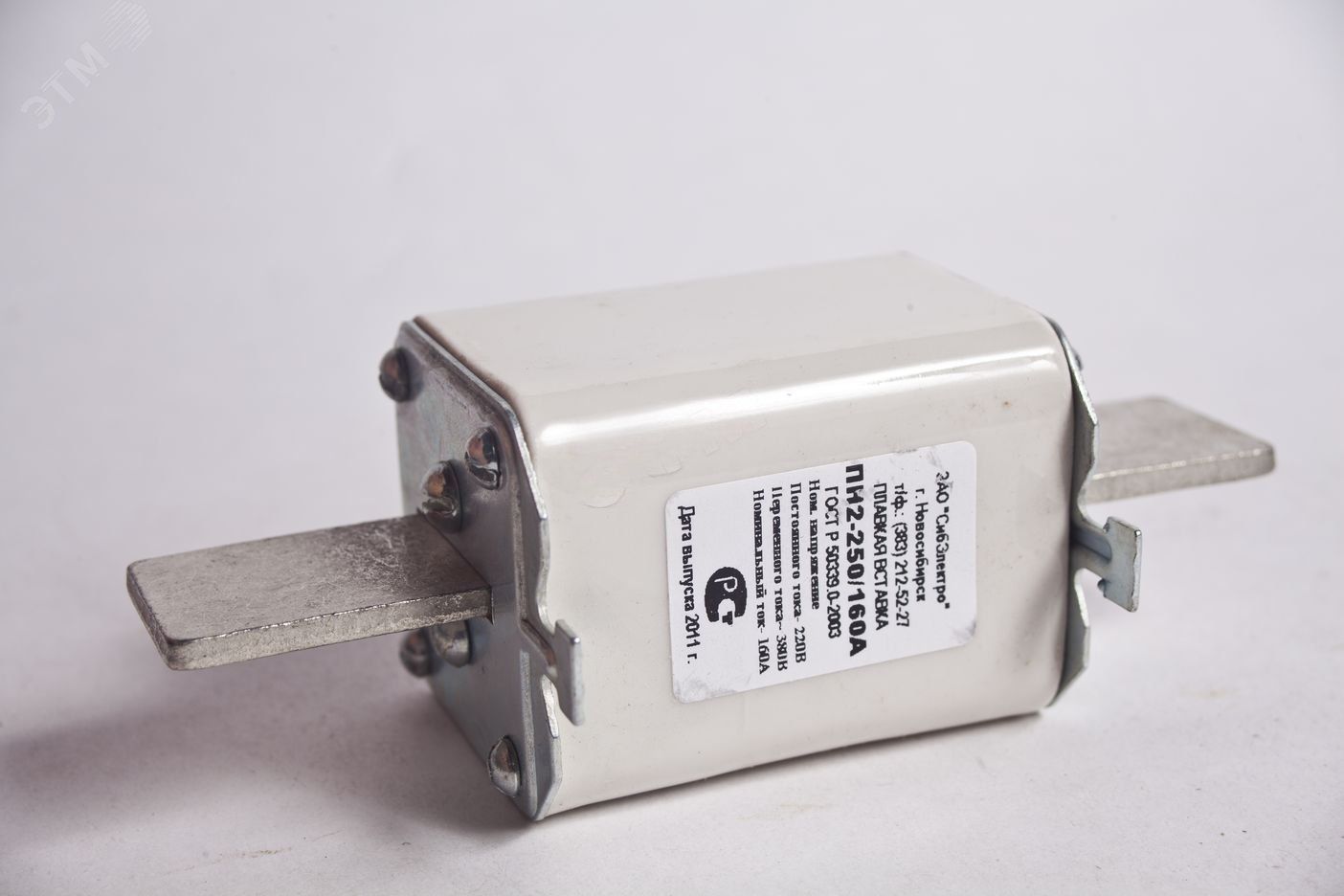

Вставка плавкая ПН-2 250/125А - 9532764 СибЭлектро

Вставка плавкая ПН-2 250/125 А от бренда Сибэлектро - это однополюсный предохранитель с заменяемой плавкой вставкой, предназначенный для защиты электрооборудования от перегрузок и коротких замыканий в сетях переменного и постоянного тока напряжением до 380 В.

Назначение и область применения

Вставка плавкая ПН-2 250/125 А используется для быстрого отключения цепи при аварийном повышении тока - например, при перегреве оборудования или коротком замыкании. Применяется в коммутационных аппаратах, щитах управления, контакторах и рубильниках, где требуется надёжная и восстанавливаемая защита. Подходит для установки на промышленных станках, конвейерах, насосах и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 125 А - максимальный длительно допустимый ток, который вставка выдерживает без срабатывания;
• Напряжение: 380 В - максимальное рабочее напряжение сети, для которой рассчитана вставка;
• Габарит предохранителя: 250 А - указывает на габаритную серию, совместимую с базами под предохранители этого типа; не является значением тока!
• Род тока: AC/DC - работает как в сетях переменного, так и постоянного тока;
• Количество полюсов: 1 - защищает одну фазу или цепь постоянного тока;
• Степень защиты IP20 - защищена от доступа пальцами и крупными предметами, но не герметична; не влажной среде или открытых площадках;
• Климатическое исполнение У3 - предназначен для работы в помещениях с умеренным климатом, без экстремальных колебаний влажности;
• Диапазон температур: от –60 C до +40 C - сохраняет работоспособность даже в холодных условиях, например, в неотапливаемых цехах зимой.

Совместимость и монтаж

Вставка плавкая ПН-2 250/125 А устанавливается в специальные держатели (аппараты) с резьбовым контактным основанием, соответствующим габариту 250 А. Монтаж осуществляется путём ввинчивания вставки в держатель - без инструментов. Обязательно проверьте соответствие типоразмера держателя: он должен быть помечен как “для ПН-2 250”. Нельзя использовать эту вставку в держателях меньшего габарита (например, 100 А), поскольку она просто не войдёт. Также не рекомендуется применять её в автоматических выключателях - только в предохранительных держателях.

Безопасность и стандарты

Конструкция вставки обеспечивает безопасное гашение дуги благодаря внутреннему заполнению кварцевым песком - это снижает риск возгорания и выброса раскалённых частиц. Керамический корпус и медный плавкий элемент соответствуют требованиям ГОСТ Р 50030.3–2012 (МЭК 60269) для предохранителей низкого напряжения. Однако, из-за степени защиты IP20, использование вне закрытых шкафов недопустимо - есть опасность поражения током при случайном прикосновении.

Преимущества

• Заменяемая плавкая вставка - позволяет менять только сработавший элемент, не меняя весь держатель;
• Высокая отключающая способность - эффективно гасит дугу даже при больших токах КЗ;
• Износостойкость материала - медная лента толщиной 0,1–0,2 мм гарантирует точное срабатывание при заданном токе;
• Широкий температурный диапазон - надёжно работает в суровых условиях, включая холодные склады и неотапливаемые зоны производства.

Ограничения применения

• Не применяется в системах выше 380 В - возможен пробой изоляции;
• Не подходит для внешней установки - степень защиты IP20 не защищает от воды, пыли и механических воздействий;
• Не используйте в цепях с частыми включениями/выключениями - предохранители не предназначены для оперативного переключения;
• Недопустимо превышать номинальный ток 125 А - это вызовет преждевременное срабатывание или отказ защиты.

Примеры использования

• Защита двигателя 55 кВт на конвейере с пускателем ПМА-125;
• Фазовая защита в щите управления насосной станции;
• Автоматическая защита выпрямительного блока в сварочном оборудовании;
• Цепь питания контроллеров в холодильных камерах с низкими температурами.

Практические советы

• Выбирая вставку, ориентируйтесь на номинальный ток нагрузки - берите с запасом 10–20%, чтобы исключить ложные срабатывания при пуске;
• Обязательно отключите питание перед заменой вставки - даже при отключенном устройстве может остаться заряд;
• Проверяйте состояние держателя после каждого срабатывания: оплавления, следы дуги или трещины требуют замены всего держателя;
• При использовании в холоде (до –60 C) убедитесь, что сам держатель изготовлен из материалов, не теряющих прочность при низких температурах;
• Артикулы 9532764 и 250125 - это два номера одной вставки: первый - заводской, второй - торговый. Сохраняйте оба при заказе запчастей.
