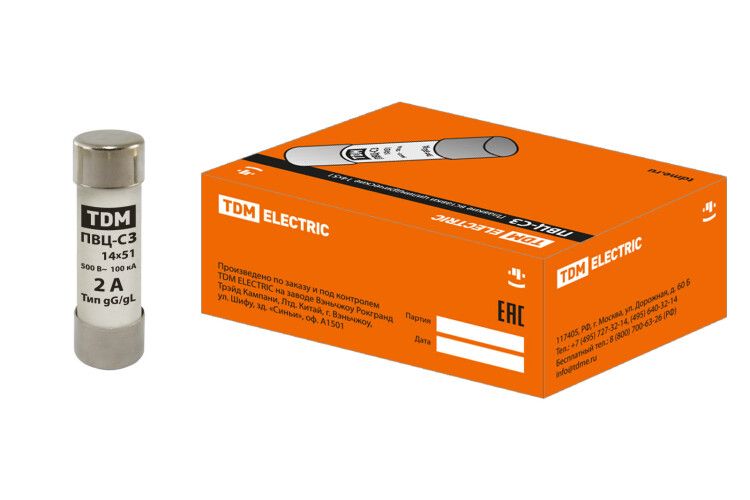

Вставка плавкая ПВЦ-С3 14х51 2А | SQ0729-0012 TDM

Плавкая вставка ПВЦ-С3 14х51 2А от TDM ELECTRIC — это надёжный элемент защиты цепей переменного тока от коротких замыканий и перегрузок. Применяется в шкафах управления, ВРУ и других распределительных устройствах, где требуется точная и быстрая отсечка аварийного тока.

Назначение и область применения

Плавкая вставка ПВЦ-С3 14х51 2А предназначена для защиты кабелей, электрооборудования и электронных устройств от повреждений при коротком замыкании и длительной перегрузке. Подходит для установки в коммутационных аппаратах, держателях и автоматических выключателях, используемых в промышленных системах управления. Часто применяется в шкафах и щитах управления, вводно-распределительных устройствах (ВРУ), на входе в оборудование с высокой пусковой нагрузкой.

Технические характеристики

• Номинальный ток: 2 А — максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: до 660 В переменного тока (AC); указано также 500–600 В — рабочее напряжение для типичных промышленных сетей.
• Отключающая способность: 100 кА — способность безопасно прервать ток короткого замыкания до этого значения.
• Габариты: 14×51 мм — стандартный размер для совместимости с большинством держателей типа ПВЦ.
• Категория применения: gL/gG — обеспечивает защиту как от сверхтоков (короткое замыкание), так и от перегрузок; соответствует международным требованиям IEC 60269.

Совместимость и монтаж

Плавкая вставка ПВЦ-С3 14х51 2А устанавливается в держатели, рассчитанные на размер 14×51 мм. Совместима со стандартными контактными группами, выполненными из медных сплавов. Для правильной работы необходимо использовать держатель с тем же классом защиты и номиналом тока. Убедитесь, что зажимы плотно фиксируют вставку — плохой контакт вызывает нагрев и преждевременный выход из строя.

Безопасность и стандарты

Изделие соответствует категории gL/gG по IEC 60269, что гарантирует селективную и координированную работу в составе распределительных систем. Корпус изготовлен из самозатухающего пластика — материал не поддерживает горение, снижает риск распространения пламени при срабатывании. Контакты выполнены из электротехнической меди, что исключает окисление и сохраняет низкое переходное сопротивление даже при длительной эксплуатации.

Преимущества

• Высокая отключающая способность (100 кА) позволяет применять в местах с большой мощностью КЗ — например, рядом с трансформаторами или крупными двигателями.
• Стандартный размер 14×51 мм обеспечивает широкую совместимость с существующими решениями.
• Медные контакты и негорючий корпус обеспечивают долговечность и безопасность при частых срабатываниях.
• Подходит для промышленных условий: вибрация, запылённость, колебания температур.

Ограничения применения

Не предназначен для защиты цепей постоянного тока (DC) — работает только в сетях переменного тока. Нельзя использовать вместо вставок с более высоким номинальным током — это нарушит селективность защиты. Также не рекомендуется применять в условиях постоянной перегрузки выше 80 % от номинала (2 А), поскольку это сокращает срок службы вставки. Не подлежит восстановлению после срабатывания — требует замены.

Примеры использования

• Защита силового кабеля питания станка с асинхронным двигателем.
• Входная защита в ВРУ промышленного объекта.
• Фазовая защита в пульте управления конвейерной линии.
• Дополнительная защита в слаботочных цепях управления, питаемых от силового трансформатора.

Практические советы

• Выбирая вставку, проверьте соответствие габаритов 14×51 мм вашему держателю — неверный размер не позволит установить изделие.
• При замене всегда используйте аналогичный номинал (2 А) и ту же категорию (gL/gG). Замена на более высокий ток опасна!
• Перед заменой обязательно отключите питание и убедитесь, что цепь обесточена — даже малый ток может быть опасен.
• Если вставка срабатывает часто — проверьте цепь на наличие КЗ, перегрузки или неисправного оборудования. Это не проблема вставки, а сигнал о нештатной ситуации.
• Плавкая вставка ПВЦ-С3 14х51 2А от TDM ELECTRIC — артикул sq0729-0012 — храните в сухом месте, избегайте механических воздействий до монтажа.
