Встраиваемый комбинир. щит "Nova" (1 DIN + 2 МП) 3 габарит 12 мод. с пластиковой дверью IP41 | nv-cb-pd-1+2 EKF

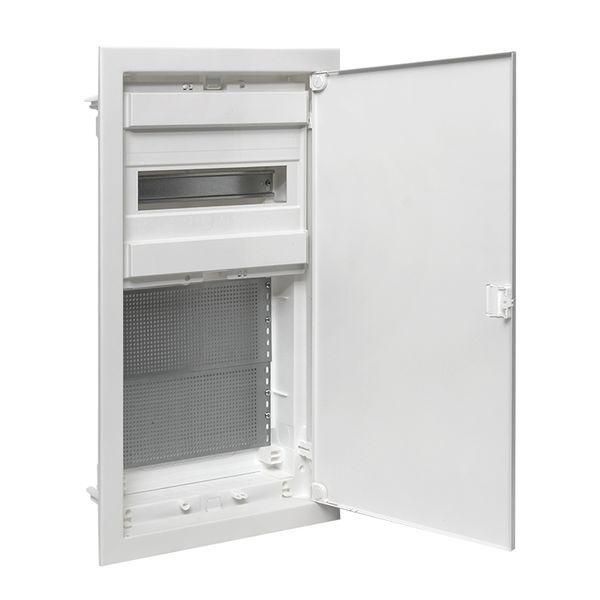

Встраиваемый комбинированный щит 1 DIN + 2 монтажные платы 3 габарит IP41 с пластиковой дверью от EKF (артикул nv-cb-pd-1+2) предназначен для компактной сборки смешанных систем - силового и слаботочного оборудования в одном корпусе. Подходит для монтажа в стенах из бетона, кирпича или гипсокартона.

Назначение и область применения

Щит создан для одновременной установки модульного оборудования на DIN-рейку и слаботочных устройств на две отдельные монтажные платы. Это позволяет совмещать в одном месте автоматические выключатели, УЗО, контакторы с маршрутизаторами, антенными распределителями, патч-панелями, контроллерами и другими устройствами низкого напряжения. Применяется в жилых домах, офисах, многоквартирных зданиях, малых предприятиях - там, где требуется централизованная организация электропитания и сетевой инфраструктуры.

Технические характеристики

• Габариты: 1 DIN + 2 монтажные платы (три секции)
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: термостойкий пластик
• Дверь: пластиковая, с замком
• Установка: встраиваемая в стену
• Регулировка двери: по глубине
• Фиксация проводов: съёмный кабельный фланец с гребёнкой

Совместимость и монтаж

Основание щита совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтажные платы имеют отверстия под крепление устройств с помощью саморезов или двустороннего скотча. Комплектация включает крепёж для установки в бетон и кирпич. Для монтажа в гипсокартон используются специальные распорные элементы - они уже встроены в основание или поставляются в комплекте с готовым щитом. Кабельные фланцы снимаются для удобства прокладки проводов перед установкой. Гребёнка на фланце позволяет зафиксировать несколько входящих кабелей, предотвращая их перемещение внутри корпуса.

Особенности конструкции

• Съёмные шасси с DIN-рейками - позволяют собирать и тестировать оборудование вне корпуса
• Регулируемые двери - обеспечивают плотное закрывание даже при небольших перекосах при монтаже
• Чёткая разбивка на три зоны: силовое (DIN), слаботочные устройства (2 платы), кабельный ввод - снижают риск путаницы и повышают безопасность
• Пластиковая дверь исключает образование конденсата и не требует заземления

Преимущества

• Экономия места: два функциональных уровня в одном корпусе вместо двух отдельных щитов
• Удобство обслуживания: съёмные шасси позволяют работать с оборудованием без демонтажа всего щита
• Готовый комплект для гипсокартона - не нужно докупать крепёж
• Минимализм дизайна - гармонично вписывается в интерьер

Ограничения применения

• Не подходит для открытой установки - степень защиты IP41 не обеспечивает защиту от брызг сбоку или пылевой среды
• Пластиковая дверь не рекомендована для помещений с высоким риском механических повреждений
• Не предназначен для установки в условиях постоянной влажности, сырости или температур ниже -10C без дополнительного обогрева
• На монтажных платах нельзя устанавливать мощные силовые устройства - только слаботочное оборудование до 24 В

Примеры использования

• Аппаратный пункт в квартире: автоматы освещения и розеток на DIN-рейке, Wi-Fi роутер и IPTV-приставка на плате
• Офисный щит: УЗО, счетчик, реле времени на DIN; патч-панель, PoE-инжектор, сервер для видеонаблюдения на плате
• Подъездный щит: вводной автомат, реле контроля напряжения, распределитель сигнала TV/Internet

Практические советы

• Перед монтажом проверьте посадочный диаметр кабельных вводов - он должен соответствовать внешнему диаметру используемых кабелей
• Используйте гребёнку для фиксации входящих проводов - это уменьшает нагрузку на клеммы и упрощает диагностику
• При установке в гипсокартон обязательно используйте вложенные распорки - иначе щит будет болтаться
• Для большего удобства при ремонтах выбирайте вариант “основание с дверью в комплекте” - не придётся искать совместимую дверь отдельно
• Не забудьте оставить свободное пространство вокруг щита - для теплоотвода и доступа к кабелям
