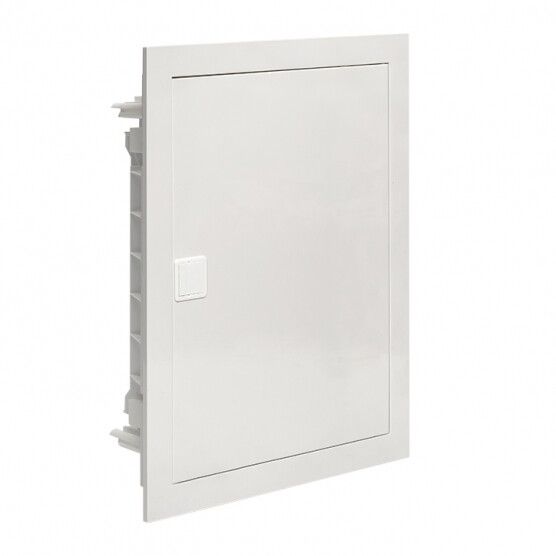

Встраиваемый силовой щит Nova 24 модулей с пластиковой дверью IP40 EKF Proxima - nv-pb-pd-2

Щит силовой встраиваемый 24 модуля с пластиковой дверью IP41 от EKF серии Nova предназначен для компактной и безопасной установки модульного оборудования в стене. Корпус из пластика, глубина 87 мм и степень защиты IP40 делают его подходящим решением для жилых и офисных помещений, где важна эстетика и надежная защита от случайного прикосновения.

Назначение и область применения

Щит силовой встраиваемый 24 модуля с пластиковой дверью IP41 используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и другого модульного оборудования на DIN-рейках. Подходит для распределительных щитов в квартирах, частных домах, офисах и общественных зданиях. Может использоваться как для силовых цепей, так и для слаботочных устройств - например, Wi-Fi роутеров, патч-панелей или видеодомофонов, если установлены соответствующие монтажные платы.

Технические характеристики

• Количество модулей: 24 (2 ряда по 12 модулей каждый)
• Материал корпуса: термостойкий пластик
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Монтажная глубина: 87 мм - позволяет устанавливать в стандартную стену без увеличения толщины отделки
• Тип крышки: закрытого типа с дверцей
• Тип запора: кнопочный замок - обеспечивает легкий доступ без ключа
• Цвет: белый - сочетается с большинством интерьеров
• Гарантия: 5 лет (60 месяцев)
• DIN-рейка: встроена, две штуки - для установки модульного оборудования

Совместимость и монтаж

Щит силовой встраиваемый 24 модуля с пластиковой дверью IP41 рассчитан на скрытую установку в бетон, кирпич или гипсокартон. Комплектация включает крепежные элементы для всех типов стен. Для монтажа в гипсокартон используются специальные распорки, которые уже находятся внутри корпуса или в комплекте. Кабельные фланцы съемные - позволяют легко вводить и фиксировать провода после установки. Гребенка для входящих проводников снижает риск перегибов и упрощает организацию ввода. Дверца регулируется по глубине - обеспечивает плотное прилегание даже при небольших отклонениях поверхности стены.

Безопасность и стандарты

Щит силовой встраиваемый 24 модуля с пластиковой дверью IP41 соответствует требованиям безопасности для внутренней установки. Степень защиты IP40 предотвращает попадание инструментов и пальцев в корпус, но не защищает от влаги - поэтому не применяется во влажных помещениях (ванная, баня, подвал без гидроизоляции). Материал корпуса самозагасающий, что снижает риск распространения пламени при аварии.

Преимущества

• Съемные DIN-рейки - удобны для сборки и тестирования оборудования до установки в стену
• Съемные кабельные фланцы - позволяют менять расположение ввода кабеля без демонтажа всего щита
• Регулировка дверцы по глубине - исключает щели и деформацию при монтаже в неровные стены
• Универсальная система крепления - совместима со всеми популярными модулями (ABB, Schneider, Legrand, IEK и другими)
• Минималистичный дизайн - дверца без выступающих элементов, легко интегрируется в любой интерьер

Ограничения применения

Щит силовой встраиваемый 24 модуля с пластиковой дверью IP41 нельзя использовать в условиях повышенной влажности, на улице или в местах с возможным контактом с водой - IP40 не обеспечивает защиту от брызг. Не рекомендован для промышленных объектов с высокими механическими нагрузками или вибрациями. Общий объем корпуса ограничен - при необходимости установки большего числа устройств или крупногабаритных модулей (например, АВ с большим количеством полюсов) может потребоваться щит с большим количеством модулей.

Примеры использования

• Электрощит в квартире: 10 модулей - автоматы освещения и розеток, 4 - УЗО, 2 - счетчик, 8 - свободно для будущих расширений
• Офисный щит: автоматические выключатели, сетевой фильтр, Wi-Fi точка доступа, патч-панель
• Частный дом: вводной автомат, УЗО, реле контроля напряжения, модуль для системы «умный дом»

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была не менее 90 мм - это обеспечит зазор между задней стенкой щита и стеной
• Используйте гребенку для входящих проводов - она экономит время и снижает риск повреждения изоляции
• Не забудьте про кабельные хомутики - они помогут удерживать провода в порядке внутри корпуса
• Если нужна защита от влаги - выбирайте металлическую дверцу с уплотнителем, но учтите, что этот вариант не входит в базовую комплектацию
• Артикул nv-pb-pd-2 - это именно основание с дверью в одном комплекте; если требуется только корпус - заказывайте отдельно
