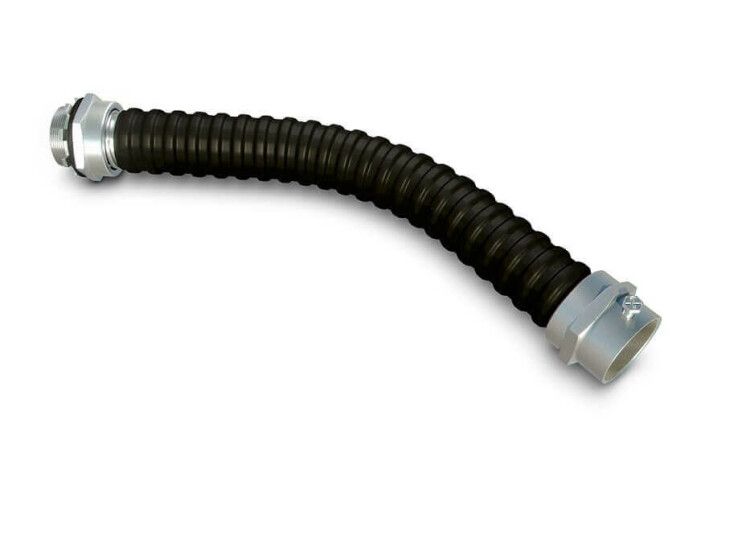

Ввод гибкий электротехнический К1085 УЗ d=32-34 l=925 | zeta40121 ГОФРОМАТИК ЗЭТА

Гибкий ввод электротехнический К1085 G1 дюйм 25–34 У2 от ЗЭТА Новосибирск предназначен для надёжного и герметичного ввода электропроводки в корпуса оборудования через изгиб трубной трассы. Этот элемент сочетает механическую прочность, высокую степень защиты IP67 и удобство установки - идеально подходит для сложных условий монтажа на производствах.

Назначение и область применения

Гибкий ввод К1085 G1 дюйм 25–34 У2 применяется для создания криволинейных участков электропроводки при выводе кабеля или провода внутрь электрооборудования - например, щитов, двигателей, станков, автоматических линий. Он заменяет жесткие переходники там, где требуется компенсация вибраций, температурных деформаций или изменений направления трассы. Подходит для помещений с повышенной запыленностью, сыростью и перепадами температур - благодаря исполнению У2.

Технические характеристики

• Тип ввода: гибкий, собранная единица из металлического рукава ШЭМ, муфты трубной МТ и муфты вводной МВ
• Резьба: G1 дюйм (международная цилиндрическая резьба)
• Диапазон диаметров защищаемых кабельных групп: 25–34 мм
• Исполнение: У2 - умеренный климат, рассчитан на работу при температурах от −40C до +40C
• Защита: IP67 - полностью герметична против пыли и временного погружения в воду до 1 метра
• Материал рукава: металлорукав с полимерным покрытием (ШЭМ) - устойчив к коррозии и механическому повреждению
• Не является защитным проводником - не допускается использовать для заземления!

Совместимость и монтаж

Гибкий ввод К1085 G1 дюйм 25–34 У2 поставляется уже собранным - достаточно вкрутить резьбу MТ в подготовленное отверстие корпуса оборудования. Диаметр входного отверстия должен соответствовать резьбе G1. Перед установкой проверьте, чтобы диаметр пакета кабелей попадал в интервал 25–34 мм - меньший диаметр снижает герметичность, больший - затрудняет сборку. Не используйте силовые инструменты при завертывании - резьба легко перегнуть. После монтажа убедитесь, что рукав свободно изгибается без перегрузки.

Безопасность и стандарты

Гибкий ввод К1085 соответствует требованиям ГОСТ Р 50030.5.3 и рекомендациям IEC 60947-5-1 для устройств управления. Применяемый материал ШЭМ обеспечивает долговечную защиту от воздействия масла, бензина и химически активных сред. Однако он не предназначен для работы в условиях постоянного погружения, открытой воды или агрессивных паров кислот/щелочей.

Преимущества

• Высокая степень защиты IP67 гарантирует работоспособность даже в сырых и пыльных помещениях
• Полимерное покрытие металлорукава предотвращает окисление и увеличивает срок службы
• Готовая сборка исключает необходимость самостоятельной комплектации деталей
• Поддерживает многократные изгибы без потери герметичности
• Чётко очерченный диапазон диаметров позволяет точно выбрать подходящий вариант

Ограничения применения

• Не может служить защитным проводником - обязательна отдельная заземляющая перемычка
• Не для фиксированной нагрузки на конец рукава - все усилия должны передаваться через корпус
• Не рекомендуется применять в местах с частыми ударными нагрузками или вибрациями выше нормы
• Не работает при температурах ниже −40C и выше +40C
• Не совместим с системами, требующими экранирование - сам рукав не имеет экрана

Примеры использования

• Ввод кабеля питания в корпус двигателя насоса на пищевом производстве
• Подключение контроллеров к станкам ЧПУ с вибрационными нагрузками
• Проход через стену распределительного щита в холодильном модуле
• Обвязка автономных пунктов управления на объектах с ограниченным доступом

Практические советы

• Перед монтажом протестируйте проходимость кабельного пакета внутри рукава - лучше взять немного больше места, чем меньше
• Если вы выбираете между несколькими типами вводов (например, К1084 и К1085), ориентируйтесь на максимальный диаметр кабеля - К1085 подходит для более плотных наборов
• Не забывайте после установки закрутить контргайку на резьбе - она препятствует самоотвинчиванию
• Для длительной эксплуатации в агрессивной среде периодически осматривайте поверхность рукава на предмет повреждений полимерного покрытия
• Артикул zeta40121 - это именно тот же продукт, который указан в каталоге как “К1085 G1 дюйм 25–34 У2” - сверьте номер при заказе
