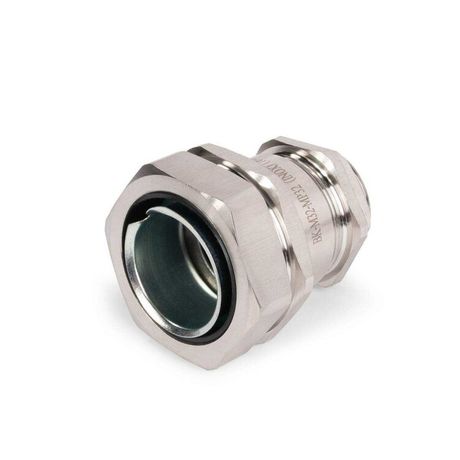

Ввод кабельный для металлорукава из нержавеющей стали ВК-М25(13-18 мм)-МР20 (INOX) | 89112 Fortisflex КВТ

Кабельный ввод для металлорукава из нержавеющей стали ВК-М25(13-18 мм)-МР20 (INOX) резьбовой, шаг 1.5, IP68 - это надёжное решение для герметичного прохода кабелей через стенки электрооборудования, когда проводка защищена металлорукавом. Бренд Fortisflex и артикул 89112 обеспечивают совместимость со стандартными системами монтажа, а материал из нержавеющей стали делает устройство устойчивым к коррозии даже в агрессивной среде.

Назначение и область применения

Кабельный ввод для металлорукава из нержавеющей стали ВК-М25(13-18 мм)-МР20 (INOX) резьбовой, шаг 1.5, IP68 предназначен для герметичного вывода кабелей и проводов, проложенных внутри металлорукава, в корпуса распределительных щитов, шкафов управления, станций автоматизации и другого электрооборудования. Подходит для установки на металлические панели толщиной до 4 мм. Применяется там, где требуется высокая степень защиты от пыли, воды, химических веществ и механических повреждений.

Технические характеристики

• Диапазон диаметров кабеля/рукава: 13–18 мм - обеспечивает плотную посадку для металлорукава указанного размера
• Резьба: метрическая M25×1.5 по стандарту EN 60423 - позволяет закручивать в подготовленное отверстие без переходников
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Материал корпуса, гайки и накидной гайки: нержавеющая сталь AISI 304 - устойчива к коррозии, соляному туману, кислотам и щелочам
• Прижимная вставка: нейлон 6.6, самозатухающий по UL94V2 - не горит, сохраняет форму при нагреве
• Уплотнители: неопрен - эластичный, устойчив к температурным колебаниям, маслам и топливу
• Рабочая температура: от –40 C до +100 C; кратковременно выдерживает до +120 C
• Тип изделия: комбинированный - одновременно выполняет функции кабельного ввода и вводной муфты для металлорукава

Совместимость и монтаж

Кабельный ввод для металлорукава из нержавеющей стали ВК-М25(13-18 мм)-МР20 (INOX) резьбовой, шаг 1.5, IP68 монтируется в предварительно просверленное или пробитое отверстие диаметром 25 мм. Установка требует точного соответствия размера отверстия - допуск +-0,1 мм. Герметизация достигается за счёт трёхслойной системы: уплотнительное кольцо, прижимная вставка и затянутая накидная гайка. Для формирования отверстия рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-PG, НМПО-MG.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 60423 для резьбовых кабельных вводов. Материалы сертифицированы по UL94V2 (самозатухание). Конструкция не содержит свинца и других запрещённых веществ согласно RoHS. Кабельный ввод для металлорукава из нержавеющей стали ВК-М25(13-18 мм)-МР20 (INOX) резьбовой, шаг 1.5, IP68 не создаёт искр и не передаёт статическое напряжение - безопасен во взрывоопасных зонах класса Ex.

Преимущества

• Один элемент заменяет два - ввод и муфту для металлорукава, снижает количество компонентов и риск утечки
• Нержавеющая сталь AISI 304 гарантирует срок службы более 15 лет в условиях повышенной влажности, солёного воздуха или химической агрессии
• Неопреновые уплотнения не теряют эластичность при низких температурах и не растрескиваются от контакта с маслом
• Высокая механическая прочность - выдерживает нагрузки при вибрации и ударах
• Легко обслуживается: при необходимости можно заменить уплотнения без демонтажа всего устройства

Ограничения применения

• Не предназначено для использования с пластиковыми рукавами - только с металлорукавом диаметром 13–18 мм
• Запрещено применять при температуре выше +120 C - даже кратковременный перегрев может деформировать неопрен
• Не подходит для установки в неметаллические поверхности (например, пластиковые панели) - требует жёсткой опоры
• Не используется в качестве точки крепления кабеля - нагрузка должна восприниматься конструкцией самого кабеля или кабельным каналом

Примеры использования

• Электрошкафы на морских платформах и в портовых терминалах
• Щиты управления на пищевых производствах с частой мойкой водой под давлением
• Оборудование нефтегазовой отрасли - насосные станции, компрессорные помещения
• Автоматические линии с постоянной вибрацией - конвейеры, фрезерные станки
• Подземные кабельные камеры и тоннели с высокой влажностью

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен входить в диапазон 13–18 мм без усилия
• Не перетягивайте накидную гайку - достаточно плотного контакта, чтобы не повредить уплотнения
• При использовании в холодном климате - убедитесь, что кабель не стал жестким, иначе возможны микротрещины в изоляции
• Для многократного монтажа используйте смазку на основе силикона - она продлевает жизнь уплотнителям
• Если отверстие слишком большое - не используйте герметик, лучше выберите другой тип ввода
• Проверяйте соответствие резьбы - M25×1.5 отличается от PG21, хотя часто путаются
