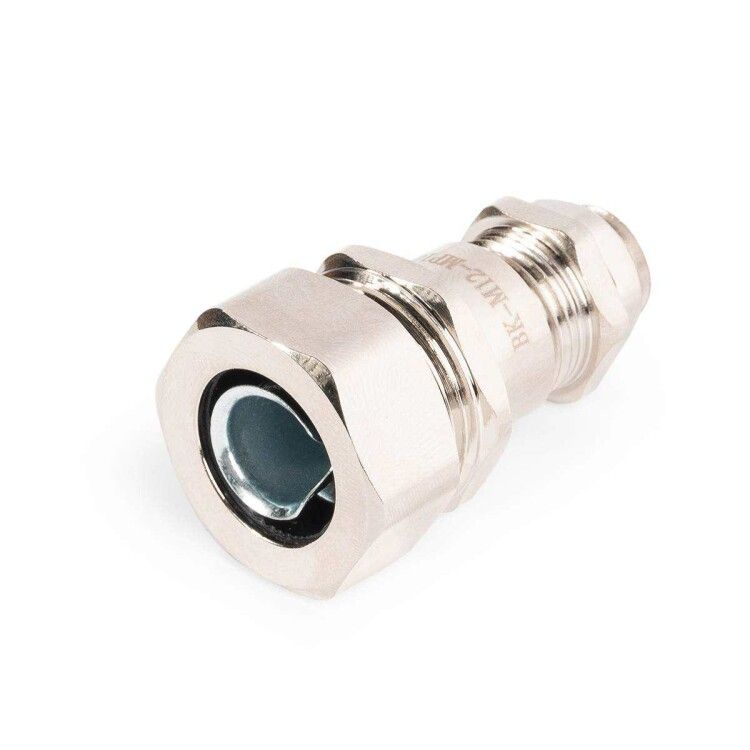

Ввод кабельный для металлорукава латунный ВК-М12(4-8 мм)-МР10 | 87943 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М12(4-8 мм)-МР10 от Fortisflex и КВТ предназначен для герметичного вывода кабелей из металлорукава прямо в корпус электрооборудования. Это компактное решение объединяет функции кабельного ввода и муфты для металлорукава в одном устройстве, что упрощает сборку щитов и повышает надежность соединений.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М12(4-8 мм)-МР10 используется там, где требуется одновременная фиксация и герметизация кабеля, проходящего через стенку корпуса после металлорукава. Подходит для установки в распределительных щитах, шкафах управления, на станках, конвейерах, вагонах и других объектах с высокими требованиями к защите от пыли и влаги.

Технические характеристики

• Материал корпуса, гайки и накидной гайки - никелированная латунь
• Прижимная вставка - нейлон 6.6, самозатухающий по UL94V2
• Уплотнители - неопрен
• Рабочая температура: от –40 C до +100 C; кратковременно выдерживает до +120 C
• Степень защиты IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы - метрическая, соответствует EN 60423
• Диапазон диаметров кабелей: 4–8 мм
• Подходит для металлорукава диаметром 10 мм

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М12(4-8 мм)-МР10 монтируется в предварительно просверленное отверстие в корпусе. Для формирования отверстия рекомендуются перфораторы с перфоформами МПО или НМПО-MG. Установка выполняется с помощью гидравлических прессов КВТ: ПГПО-60, ПГРО-60А, ППО-60, ППО-115, ПГРОп-60А, ПГРОу-60А, ПРПО-60. После установки кабель протягивается через внутренний канал, а уплотнительная вставка плотно зажимается накидной гайкой. Герметичность обеспечивается за счет комбинации неопреновых колец и прижимной вставки из нейлона.

Безопасность и стандарты

• Соответствие стандарту EN 60423 на метрическую резьбу
• Материалы сертифицированы по UL94V2 - самозатухание при возгорании
• IP68 - максимальная степень защиты согласно IEC 60529

Преимущества

• Объединённая конструкция - заменяет два элемента: кабельный ввод и переходную муфту
• Никелированная латунь обеспечивает коррозионную стойкость и долгий срок службы
• Неопреновые уплотнения сохраняют эластичность при экстремальных температурах
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Высокая механическая прочность - выдерживает нагрузки при вибрации и ударах

Ограничения применения

• Не предназначена для использования вне закрытых помещений без дополнительной защиты от УФ-излучения
• Не рекомендуется применять при постоянном давлении выше атмосферного - не является напорным соединением
• Максимальный диаметр кабеля ограничен 8 мм - для более толстых проводов нужны другие модели
• Требуется точное соответствие диаметра отверстия в корпусе (10 мм) и используемых перфоформ

Примеры использования

• Ввод кабелей питания и управления в металлические шкафы ЧПУ станков
• Подключение датчиков и исполнительных механизмов на конвейерных линиях с частой мойкой
• Проход кабелей в корпуса насосных станций и систем автоматизации в пищевой промышленности
• Электрооборудование железнодорожных вагонов и метро - благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределе 4–8 мм, иначе уплотнение будет некачественным
• Используйте только совместимые перфоформы НМПО-MG или МПО для сверления отверстий под ВК-М12(4-8 мм)-МР10
• Затягивайте накидную гайку равномерно - переусиливать нельзя, чтобы не деформировать уплотнители
• При работе в условиях повышенной влажности или мытья оборудования - регулярно осматривайте уплотнения на предмет старения
• ВК-М12(4-8 мм)-МР10 от Fortisflex и КВТ можно использовать как запасную часть - все компоненты стандартизированы и взаимозаменяемы между брендами
