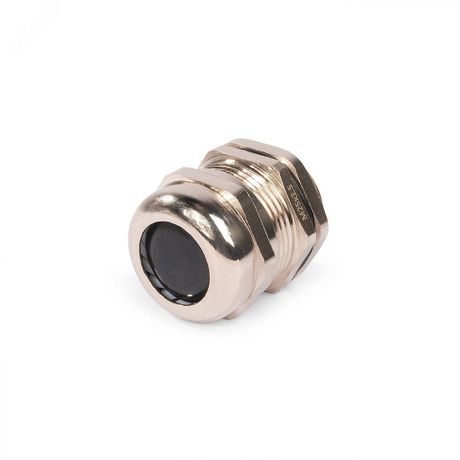

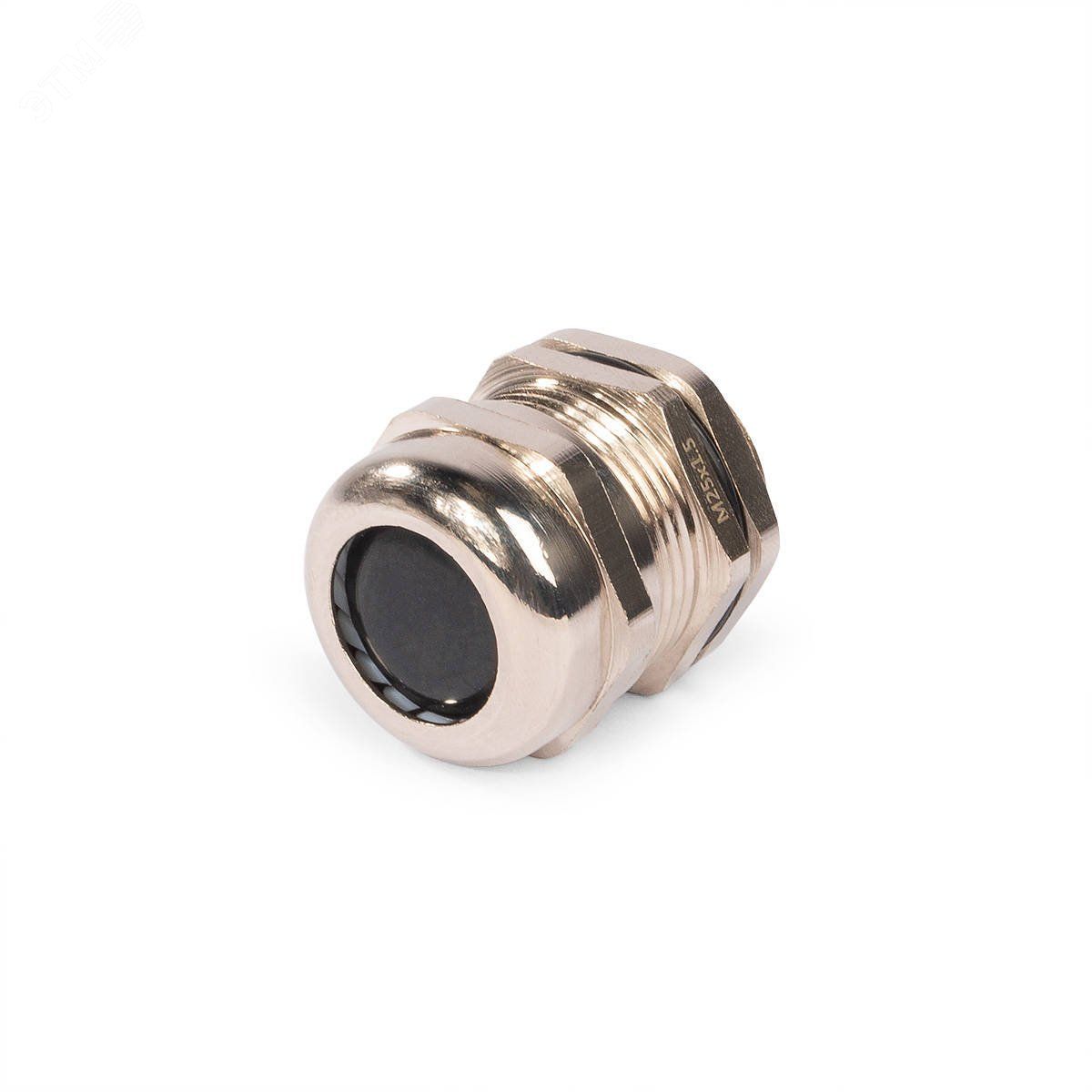

Ввод кабельный латунный MGM-EMC 32 (16-22 мм) | 89324 Fortisflex КВТ

Ввод кабельный латунный резьбовой 16-22 мм IP68 от Fortisflex и КВТ (артикул 89324) предназначен для герметичного прохода кабелей через стенки электрооборудования, обеспечивая защиту от пыли, воды и механических повреждений даже в самых жестких условиях.

Назначение и область применения

Этот вводной элемент используется для вывода кабелей из электрощитов, распределительных устройств, шкафов управления и других корпусов, где требуется высокая степень герметизации. Подходит для работы с экранированными кабелями, особенно там, где важна надежная связь с заземлением. Применяется в промышленности, энергетике, транспорте, на объектах с повышенной влажностью, на улице или в помещениях с агрессивной средой.

Технические характеристики

• Диапазон диаметров кабелей: 16–22 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Резьба: метрическая, соответствует EN 60423
• Материал корпуса, гайки и накидной гайки: никелированная латунь - устойчива к коррозии и механическим нагрузкам
• Прижимная вставка: нейлон 6.6 по UL94 V2 - самозагасающий, не поддерживающий горение
• Уплотнители: неопрен - эластичный, сохраняет свойства при температуре от –40 C до +100 C, кратковременно выдерживает +120 C
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим химикатам

Совместимость и монтаж

Ввод кабельный латунный резьбовой 16-22 мм IP68 монтируется в предварительно просверленное или пробитое отверстие в металлическом корпусе. Диаметр отверстия должен точно соответствовать наружному диаметру резьбы изделия - не допускаются большие зазоры, иначе теряется герметичность. Установка выполняется с помощью гаечного ключа: сначала вставляется в отверстие, затем затягивается накидная гайка до плотного прилегания. Герметизация достигается за счет комбинированного уплотнения: неопреновое кольцо обжимает кабель, а нейлоновая вставка фиксирует его внутри.

Для формирования отверстия рекомендуются гидравлические системы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А, а также матрицы МПО и наборы перфоформ НМПО-PG / НМПО-MG.

Безопасность и стандарты

• Соответствует требованиям EN 60423 по резьбе
• Нейлоновая вставка соответствует классу горючести UL94 V2
• Высокая степень защиты IP68 гарантирует безопасную работу во влажной, запыленной и агрессивной среде
• Острые выступы на внутренней поверхности гайки обеспечивают надежный электрический контакт с корпусом - необходимый для эффективного заземления экрана кабеля

Преимущества

• Никелированная латунь - долговечна, не ржавеет, легко моется
• Неопреновые уплотнения работают в широком температурном диапазоне, включая Arctic-условия
• Обеспечивают одновременную герметизацию и заземление - два функционала в одном компоненте
• Устойчивы к химическому воздействию - подходят для нефтегазовой, химической и пищевой промышленности
• Имеют высокую механическую прочность - не деформируются при затяжке

Ограничения применения

• Не предназначены для кабелей с диаметром менее 16 мм - возможен слабый обжим и потеря герметичности
• Не следует использовать с неэкранированными кабелями - функция заземления через выступы гайки будет бесполезна
• При температурах выше +120 C срок службы уплотнителей снижается - кратковременный нагрев допустим, но не постоянный
• Требуется точное соответствие диаметра отверстия - использование с некорректными матрицами приведёт к протечкам

Примеры использования

• Заводские станки с частотными преобразователями - вход/выход силовых кабелей в щите управления
• Конвейеры на пищевых производствах - требуют регулярной мойки и герметичности
• Наружные осветительные установки - защита от дождя, снега, пыли
• Подземные кабельные камеры - постоянная влага и риск погружения
• Автомобильные и железнодорожные депо - контакты с маслом, топливом, дорожными реагентами

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределе 16–22 мм; слишком тонкий кабель не будет плотно прижат
• Используйте только рекомендованные гидравлические системы для сверления отверстий - отклонения в размере нарушают герметичность
• Не перетягивайте гайку - это может повредить уплотнители или деформировать резьбу
• Проверяйте контакт между гайкой и корпусом после установки - при необходимости зачистите поверхность от краски или оксидов
• При замене старого ввода - обязательно используйте новый уплотнитель; старые резиновые кольца теряют эластичность со временем
