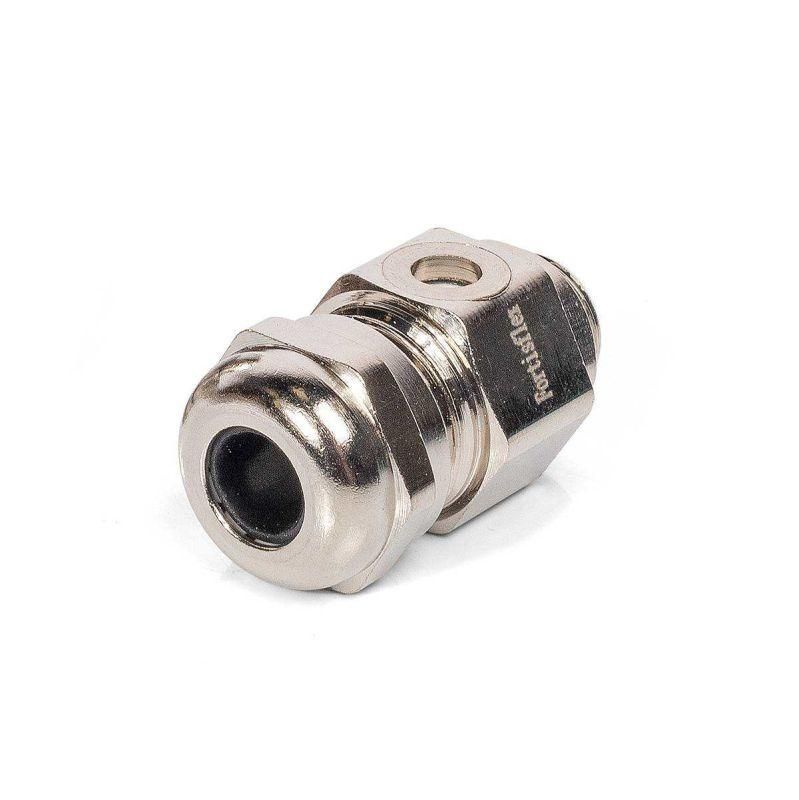

Ввод кабельный латунный вентилируемый ВК-ВМ-М12 (4-8 мм) | 88243 Fortisflex КВТ

Ввод кабельный вентилируемый латунный ВК-ВМ-М12 (4-8 мм) от Fortisflex и КВТ - это комбинированное устройство, сочетающее герметичную фиксацию кабеля с функцией вентиляции для предотвращения конденсации во внутренних помещениях электрооборудования. Подходит для установки в распределительных щитах, шкафах управления и других защищённых системах.

Назначение и область применения

Ввод кабельный вентилируемый латунный ВК-ВМ-М12 (4-8 мм) предназначен для одновременного решения двух задач: надёжного крепления кабеля диаметром 4–8 мм и снижения уровня влаги внутри закрытых корпусов. Устройство обеспечивает постоянный воздухообмен через встроенный клапан, что предотвращает образование конденсата при перепадах температур. Применяется в условиях повышенной влажности, на открытых площадках, в промышленном оборудовании, автоматизированных линиях, насосных станциях и системах управления.

Технические характеристики

• Материал корпуса: никелированная латунь - высокая коррозионная стойкость и механическая прочность;
• Диаметр кабеля: 4–8 мм - совместим с большинством силовых и сигнальных кабелей;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду;
• Температурный режим: от –40 C до +100 C (кратковременно допускается +120 C);
• Длина резьбы: 8 мм - позволяет плотно закрепить в стенке корпуса толщиной до 6 мм;
• Контргайка: есть - обеспечивает надёжную фиксацию без люфта;
• Размер ключа: 16 мм - удобный для стандартных рожковых или накидных ключей;
• Уплотнение: неопреновое кольцо - эластичное, устойчиво к маслам, бензину и другим агрессивным жидкостям;
• Прижимная вставка: нейлон 6.6, самозатухающий по UL94 V2 - безопасен при возгорании;
• Цвет: никель - антикоррозийное покрытие с декоративным эффектом;
• EMC-исполнение: да - минимизирует помехи в радиочастотном спектре;
• Тип: прямолинейный, разъемный сальник - позволяет менять кабель без демонтажа всего устройства.

Совместимость и монтаж

Ввод кабельный вентилируемый латунный ВК-ВМ-М12 (4-8 мм) устанавливается в подготовленное отверстие диаметром 12 мм (по стандарту M12). Для сверления используется перфоратор с подходящей коронкой. После вставки изделия в отверстие затягивается накидная гайка ключом на 16 мм до плотного прилегания. Контргайка дополнительно фиксирует положение. Разъемная конструкция позволяет заменить кабель без удаления самого ввода - достаточно ослабить прижимную вставку. Совместим со стандартными гидравлическими прессами КВТ: ПГПО-60, ПГРО-60А, ППО-60, ППО-115 и другими из списка производителя.

Безопасность и стандарты

• Соответствует требованиям EN 60423 для метрической резьбы;
• Неопреновые уплотнители соответствуют нормам устойчивости к химическим веществам;
• Нейлоновая вставка имеет класс горючести UL94 V2 - препятствует распространению пламени;
• IP68 гарантирует работу даже при длительном контакте с водой;
• EMC-совместимость обеспечена конструкцией металлического корпуса и качественным заземлением через контакт с корпусом оборудования.

Преимущества

• Объединяет две функции - кабельный ввод и вентиляционный клапан - в одном компактном элементе;
• Никелированное покрытие повышает срок службы в агрессивных средах;
• Высокая термостойкость позволяет использовать в экстремальных условиях - от холодных складов до нагреваемых камер;
• Устойчивость к маслам, топливу и химикатам делает изделие пригодным для промышленного оборудования;
• Разъемная система упрощает обслуживание и модификацию кабельных трасс;
• EMC-защита снижает риск интерференции в чувствительных системах управления.

Ограничения применения

• Не предназначено для кабелей с диаметром менее 4 мм или более 8 мм - возможна потеря герметичности;
• Не рекомендуется применять в условиях постоянного давления выше атмосферного - клапан работает только на выравнивание;
• При температурах выше +120 C материал уплотнений может потерять эластичность - требуется временная эксплуатация;
• Не следует использовать в качестве основного средства заземления - необходимо отдельное проводящее соединение;
• Запрещено применять в взрывоопасных зонах без дополнительной сертификации ATEX/IECEx.

Примеры использования

• Щиты управления станков ЧПУ - предотвращение конденсата при работе в цехах с охлаждением;
• Шкафы автоматизации на улице - защита от влаги и перепадов температур;
• Подземные кабельные камеры - герметизация и естественная вентиляция;
• Промышленные насосы и компрессоры - устойчивость к смазкам и гидравлическим жидкостям;
• Системы освещения на объектах с высокой влажностью - например, теплицы, пищевые производства.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить в диапазон 4–8 мм без чрезмерного натяга или свободного проскальзывания;
• При использовании в толстых стенках (>6 мм) используйте удлинительную втулку - иначе резьба не сможет полностью зацепиться;
• Для точного сверления отверстия применяйте перфоформы МПО или НМПО-MG от КВТ - они обеспечивают идеальный размер и чистоту краёв;
• Не перетягивайте гайку - это может деформировать уплотнительное кольцо и нарушить герметичность;
• Проверяйте состояние уплотнителей каждые 1–2 года - особенно при частых температурных колебаниях;
• При необходимости замены кабеля - просто открутите прижимную вставку, выньте старый кабель, введите новый и снова затяните.
