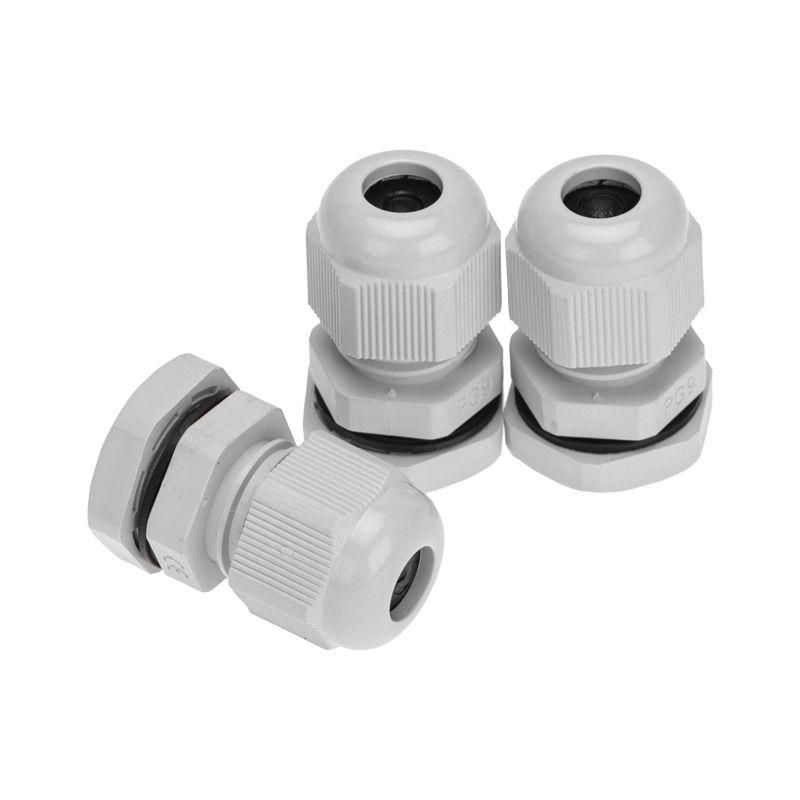

Кабельный ввод PG-9 (4-8мм) серый, комплект (3 шт/уп) | 07-8009-A3 REXANT MEET

Ввод кабельный PG-9 (4-8 мм) серый, комплект (3 шт/уп) от Rexant (арт. 07-8009-a3) - надёжный элемент для герметичного ввода кабелей в электрооборудование, особенно в условиях высокой запылённости, влажности или агрессивной среды.

Назначение и область применения

Ввод кабельный PG-9 используется для фиксации и герметизации кабелей при проходе через стенки корпусов - например, в распределительных щитах, пультах управления, промышленных контроллерах, наружных ящиках и оборудовании, работающем в сложных условиях. Подходит для установки в помещениях с повышенной влажностью, на открытых площадках, в подвалах, в зонах с воздействием морского тумана, химических паров или масел.

Технические характеристики

• Тип: ввод кабельный PG-9
• Диапазон диаметров кабеля: 4–8 мм - обеспечивает плотную посадку для кабелей этого размера
• Резьба: M16×1,5 - совместима со стандартными отверстиями в корпусах оборудования
• Длина резьбы: 8 мм - достаточна для надёжного крепления в тонких и средних стенках
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, устойчив к механическим нагрузкам и химическим веществам
• Уплотнение: эластомерное кольцо (неопрен) - сохраняет эластичность при температуре от -40 до +100 C
• Исполнение: прямолинейное - удобно для прямого ввода кабеля без изгибов
• Цвет: светло-серый
• Ударопрочность: да - выдерживает случайные удары и вибрацию
• Без галогенов - безопасен при горении, соответствует экологическим требованиям
• Покрытие: необработанное - матовая поверхность без лака или краски
• Количество в упаковке: 3 штуки

Совместимость и монтаж

Ввод кабельный PG-9 (4-8 мм) серый, комплект (3 шт/уп) от Rexant (арт. 07-8009-a3) устанавливается в подготовленное отверстие диаметром 16 мм с метрической резьбой. Для монтажа:

• Заготовьте отверстие в корпусе с резьбой M16×1,5
• Проденьте кабель через центральное отверстие ввода
• Наденьте гайку и уплотнительное кольцо на кабель
• Вставьте ввод в отверстие и закрутите гайку рукой, затем дотяните ключом - не перетягивать!
• Герметизация достигается за счёт сжатия неопренового кольца между корпусом и кабелем

Обратите внимание: посадочный диаметр отверстия должен точно соответствовать резьбе M16. Недостаточно точное сверление снижает герметичность.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности в условиях повышенной влажности и агрессивной среды. Материалы не содержат галогенов, что исключает выделение токсичных газов при возгорании. Уплотнитель из неопрена устойчив к старению, не трескается при низких температурах. Применим в соответствии с ГОСТ Р 51317 и IEC 60529.

Преимущества

• Высокая степень защиты IP68 - работает даже при постоянном контакте с водой
• Устойчивость к маслам, жирам, спиртам, слабым кислотам и солёной воде благодаря полиамидному корпусу
• Конструкция гайки предотвращает самопроизвольное раскручивание при вибрации
• Широкий температурный диапазон (-40…+100 C) позволяет использовать в холодных регионах и рядом с нагреваемым оборудованием
• Ударопрочность - выдерживает транспортировку и монтаж в труднодоступных местах

Ограничения применения

• Не предназначен для кабелей с диаметром менее 4 мм или более 8 мм - возможен проскальзывание или повреждение уплотнения
• Не рекомендован для частого демонтажа - многократная сборка снижает герметичность уплотнительного кольца
• Не следует применять в средах с сильными органическими растворителями (например, ацетон, бензол) - они разрушают неопрен
• Не является средством против перегрузки или короткого замыкания - требует совмещения с другими защитными устройствами

Примеры использования

• Фиксация силовых кабелей в наружных распределительных щитах
• Подключение датчиков и исполнительных механизмов в пищевой промышленности
• Ввод кабелей в пульты управления насосных станций
• Монтаж в системах автоматизации на морских платформах
• Защита сигнальных проводов в холодильных камерах

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в диапазон 4–8 мм. Кабель меньше 4 мм потребует дополнительного уплотнения
• При использовании в условиях сильной вибрации - дополнительно затяните гайку с моментом 0,8–1,2 Нм
• Не применяйте смазку на резьбу - она может нарушить герметичность уплотнительного кольца
• При необходимости замены - можно купить отдельные уплотнительные кольца (совместимы с этим типом ввода)
• Храните в сухом месте, избегая прямого UV-излучения - хотя материал устойчив, долгое пребывание на солнце снижает срок службы
