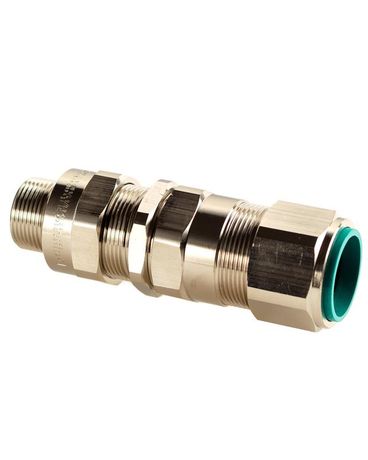

Кабельный ввод 25AK 05 взрывозащищенный М25х1,5 с уплотнением для бронированного силового кабеля d вн. 11,1-19,9 мм, нар.18,2-26,2 М25x1,5 6g, 1ExdIIC Gb X / 1ExeIIC X, IP66/67/68 и гайкой, латунь - Extherm M25 EX Metal

Кабельный ввод взрывозащищенный EXTHERM M25x1.5 с уплотнением предназначен для герметичного и безопасного вывода бронированного силового кабеля через стенки оборудования в зонах с повышенным риском взрыва. Артикулы extherm 25ak 05 и extherm m25 ex metal обеспечивают надежное соединение, сохраняя целостность цепи заземления и защищая от внешних факторов.

Назначение и область применения

Кабельный ввод EXTHERM M25x1.5 используется для прохода бронированных кабелей через корпуса электрооборудования, установленного во взрывоопасных средах. Подходит для зон классов 0, 1, 2 (по газам) и 20, 21, 22 (по пыли). Применяется в химической, нефтегазовой, горнодобывающей промышленности, на насосных станциях, в системах автоматизации и на взрывоопасных участках производства.

Технические характеристики

• Резьба: метрическая М25×1.5 - совместима с стандартными фланцами и корпусами
• Диаметр кабеля (наружный): 18,2–26,2 мм - подходит для бронированных кабелей с толстой оболочкой
• Диаметр кабеля (внутренний): 11,1–19,9 мм - позволяет использовать кабели с различным числом жил и сечением
• Степень защиты: IP66/IP67/IP68 - полная защита от пыли, мощных струй воды и длительного погружения
• Взрывозащита: 1ExdIIC Gb X / 1ExeIIC Gb X - соответствует требованиям для зон с газовыми взрывоопасными смесями категории IIC
• Материал корпуса: нержавеющая сталь с никелевым покрытием - устойчив к коррозии, агрессивным средам и механическому износу
• Гайка: латунь - обеспечивает прочное крепление и антикоррозийную стойкость
• Рабочая температура: от –60 C до +130 C - работает в экстремальных условиях, включая холодильные установки и нагревательные системы

Совместимость и монтаж

Кабельный ввод EXTHERM M25x1.5 монтируется в предварительно просверленные отверстия диаметром 25 мм с резьбой М25×1.5. Для установки:

• Заготовьте кабель с наружным диаметром в пределах 18,2–26,2 мм
• Удалите внешнюю оболочку кабеля на нужной длине, чтобы он плотно входил в уплотнитель
• Наденьте гайку и уплотнительное кольцо на кабель перед введением в корпус
• Заведите ввод в отверстие и затяните гайку до упора - контрольный момент не требуется, достаточно плотного контакта
• Обязательно проверьте герметичность после монтажа - при правильном монтаже уплотнение формируется вокруг внешней оболочки кабеля

Не используйте кабели с нецилиндрической формой или с жесткими металлическими экранами, выходящими за пределы допустимых диаметров - это нарушит герметизацию.

Безопасность и стандарты

Кабельный ввод EXTHERM M25x1.5 сертифицирован по следующим нормам:

• EN 60079-0, EN 60079-1 - для взрывозащиты типа “d” (искробезопасная оболочка)
• EN 60079-7 - для взрывозащиты типа “e” (повышенная безопасность)
• IEC 60529 - степень защиты IP66/67/68
• ATEX Directive 2014/34/EU - допущен к применению в Евросоюзе в опасных зонах

Маркировка на корпусе содержит все необходимые обозначения: 1ExdIIC Gb X, 1ExeIIC Gb X, 2ExnR IIC Gc X, ExtaIIIC Da X - что подтверждает соответствие требованиям для работы в зонах с газами и пылью.

Преимущества

• Тройная маркировка взрывозащиты - один ввод поддерживает несколько режимов безопасности (d, e, nR)
• Уплотнение по внешней оболочке кабеля - снижает риск повреждения жил при перегибах и вибрациях
• Никелированная поверхность - улучшает коррозионную стойкость без потери проводимости
• Латунная гайка - обеспечивает долговечность даже при частых демонтажах
• Высокий диапазон рабочих температур - подходит для Arctic-условий и высокотемпературных процессов

Ограничения применения

• Не применяется для неметаллических (полиэтиленовых, ПВХ) кабелей - уплотнение рассчитано только на бронированные кабели с металлической оплеткой
• Не рекомендован для кабелей с наружным диаметром менее 18,2 мм - возможен люфт и потеря герметичности
• Не предназначен для использования вне закрытых устройств - требует монтажа в корпусе с соблюдением условий взрывозащиты
• Избегайте многократного переустановки одного и того же кабеля - уплотнитель теряет эластичность после нескольких циклов

Примеры использования

• Подключение двигателя с бронированным кабелем к АВР в нефтяной скважине (Zone 1)
• Вывод кабеля от датчика давления в газоперерабатывающем цехе (Zone 20)
• Присоединение кабеля к взрывозащищенному щиту управления на химическом заводе
• Фиксация кабеля вентилятора в холодильной камере с агрессивной средой (–40 C)

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - лучше выбрать ввод с запасом по максимальному значению (до 26,2 мм), чем использовать слишком тонкий кабель
• При использовании в условиях постоянной вибрации - дополнительно зафиксируйте кабель на расстоянии 10–15 см от ввода
• Для кабелей с медной оплеткой - убедитесь, что она замкнута на корпус устройства; ввод обеспечивает заземление только при наличии электрического контакта между оплеткой и корпусом
• При необходимости замены - всегда используйте оригинальные уплотнители EXTHERM, так как они подобраны под конкретные параметры обжима
• Не используйте инструменты с острыми краями при работе с никелевым покрытием - легко царапается, хотя не влияет на функциональность
