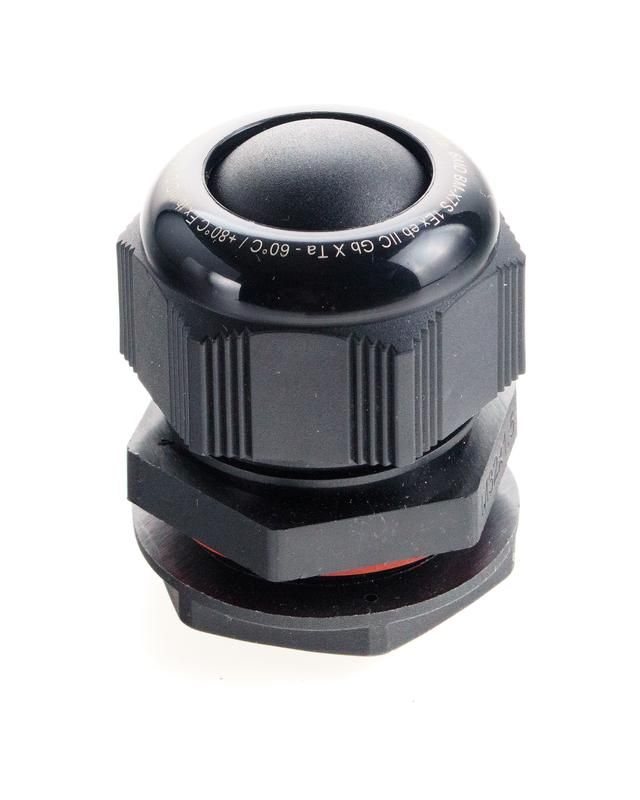

Кабельный ввод взрывозащищенный М32х1,5 с уплотнением для небронированного силового кабеля 18-25мм, уплотнительным кольцом и контргайкой, полиамид - Extherm BM-X7S-LP M32 EX

Ввод кабельный взрывозащищенный М32х1.5 с уплотнением для небронированного силового кабеля d18-25мм с уплотнительным кольцом и контргайкой полиамид от EXTHERM предназначен для надежного и безопасного подключения небронированных силовых кабелей в зонах с повышенной взрывоопасностью. Артикул extherm m32 ex обеспечивает герметичность и механическую фиксацию даже в сложных промышленных условиях.

Назначение и область применения

Этот ввод кабельный применяется там, где есть риск возникновения взрыва газов, паров или пылевых смесей. Подходит для установки в распределительные коробки, шкафы управления, двигатели и другое оборудование, требующее взрывозащиты. Особенно актуален в химической, нефтегазовой, горнодобывающей промышленности, на производствах с пылеобразованием, в системах автоматизации и робототехники.

Технические характеристики

• Резьба: М32×1.5 — метрическая, длина резьбовой части для прохода через стенку — 15 мм
• Диапазон диаметров кабеля: 18–25 мм — подходит для небронированных силовых кабелей
• Степень защиты: IP66/IP67/IP68 — полная защита от мощных струй воды, пыли и временного погружения
• Взрывозащита по газу: категории 1 и 2 — соответствует требованиям для зон 0, 1 и 2
• Взрывозащита по пыли: категории 20, 21, 22 — допущен для использования в зонах с воспламеняемой пылью
• Материал корпуса: полиамид — высокая прочность, устойчивость к химическим воздействиям и перепадам температур
• Уплотнение: силиконовое кольцо + контргайка — обеспечивают плотную посадку и предотвращают проворачивание
• Цвет: черный — устойчивый к УФ-излучению, не выгорает на солнце

Совместимость и монтаж

Ввод кабельный М32х1.5 совместим со всеми типами небронированных силовых кабелей, имеющих внешний диаметр от 18 до 25 мм. Для монтажа:

• Проделайте отверстие в стенке оборудования диаметром 34–36 мм (по наружному диаметру резьбы)
• Заведите кабель внутрь, наденьте контргайку и уплотнительное кольцо
• Вкрутите ввод в отверстие до упора — резьба 15 мм позволяет надежно зафиксировать его в толстостенных панелях
• Затяните контргайку с усилием, чтобы уплотнитель равномерно обжал кабель — не переусердствуйте, чтобы не повредить изоляцию

Не используйте с бронированными кабелями — они имеют жесткую оболочку, которая не будет герметично уплотняться этим вводом.

Безопасность и стандарты

Изделие соответствует требованиям взрывозащиты EN 60079-0, EN 60079-11 и IECEx. Сертифицирован для работы в зонах с газовыми (Zone 0, 1, 2) и пылевыми (Zone 20, 21, 22) взрывоопасными средами. Класс защиты IP66/IP67/IP68 гарантирует сохранение герметичности даже при прямом контакте с водой или длительном воздействии пыли.

Преимущества

• Высокая механическая прочность полиамида — выдерживает вибрации и удары
• Герметизация достигается без сварки или клея — все элементы сборные и легко заменяемые
• Уплотнительное кольцо из силикона сохраняет эластичность при температурах от –40°C до +80°C
• Контргайка исключает самопроизвольное ослабление крепления
• Одинаково эффективен как в закрытых помещениях, так и на открытых площадках

Ограничения применения

• Не предназначена для кабелей с металлической броней — уплотнение не сработает
• Не рекомендовано применение с кабелями менее 18 мм — возможен проскальзывание и потеря герметичности
• Не следует использовать в средах с постоянным воздействием растворителей, масел или агрессивных кислот — материал полиамида может деформироваться
• Не подходит для частого демонтажа — многократная сборка снижает срок службы уплотнителя

Примеры использования

• Подключение питания к двигателю в нефтеперерабатывающем цехе
• Ввод сигнала от датчика уровня в пылепродуктовом бункере
• Присоединение кабеля к взрывозащищенному светильнику на нефтяной вышке
• Монтаж в щит управления роботизированной линией на пищевом производстве

Практические советы

• Перед монтажом проверьте точный диаметр кабеля — он должен попадать в диапазон 18–25 мм; если кабель слишком мягкий, можно использовать вставку для усиления формы
• При использовании в холодных условиях (ниже –20°C) нагрейте уплотнительное кольцо до комнатной температуры — это облегчит запрессовку
• После установки протестируйте герметичность — например, подайте легкое давление воздуха и проверьте на утечку мыльным раствором
• Для долговечности регулярно осматривайте уплотнители — при трещинах или потере эластичности заменяйте их на оригинальные комплектующие от EXTHERM
• Артикул extherm bm-x7s-lp — это аналогичный вариант с другими уплотнениями; выбирайте extherm m32 ex именно для стандартного силового кабеля 18–25 мм
